ACG1000-T可以和第三方的Portal服务器和Radius服务器对接吗，有案例吗

ACG1000

2024-05-10提问

0关注
0收藏，102浏览

zhiliao_EuID0y

zhiliao_EuID0y 二段

粉丝：0人关注：0人

问题描述：

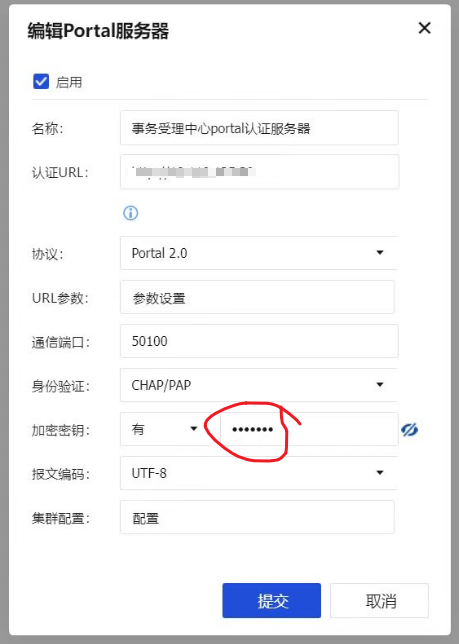

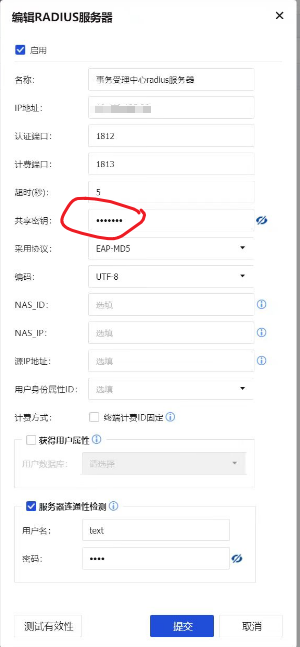

ACG1000-T可以和第三方的Portal服务器和Radius服务器对接吗，有案例吗，而且Portal服务器的验证密码，ACG也没有配置按键，这个要怎么搞

最佳答案

无名之辈

无名之辈九段

粉丝：144人关注：0人

您好，以下是配置案例，请参考：

4 配置举例

4.1 设备参与认证配置举例

4.1.1 组网需求

如图1所示，某公司对内网用户实行iMC联动Portal认证上网，认证网段是172.16.4.0/24。内网iMC服务器的IP地址为172.16.0.30/24。使用设备设备的ge0和ge1接口透明桥模式部署在网络中，设备设备的bvi1接口地址配置为172.16.5.100。在设备设备上配置iMC联动Portal认证功能。具体要求如下：

· 设备设备参与Portal认证和Radius认证，并把所有iMC联动Portal认证用户加入到用户组“2”中。

· 172.16.4.0/24网段中的认证用户在认证之前，只允许访问192.168.3.1的所有服务和iMC服务器，其它访问全部被禁止。

· 172.16.4.0/24网段中的认证用户在认证之后可以正常访问内网和互联网。

图1 IMC联动认证功能配置组网图

4.1.2 配置思路

· 在设备设备上配置iMC对应的Radius服务器。

· 在设备设备上配置iMC对应的Portal服务器。

· 在设备设备上配置地址对象，注意在认证目的地址中排除iMC服务器地址和192.168.3.1。

· 在设备设备上配置用户策略。

· 在设备设备上配置用户组。

· 配置iMC服务器。

4.1.3 使用版本

设备版本：R6616

iMC版本：iMC PLAT 7.2 (E0403P06)、iMC EIA 7.2 (E0408H01)和iMC EIP 7.2 (E0408H01)

4.1.4 配置注意事项

· 当设备参与Portal和Radius认证时，iMC会自动同步用户组信息到设备上，此时iMC上无需进行额外配置，设备上需要配置用户组，并确保上述用户组的名称与iMC上接入策略中下发用户组的名称保持一致。

· 如果需要实现访问某些资源时免Portal认证，需要在对应用户策略的目的地址对象中配置排除地址，将需要免认证访问的IP地址排除，其中iMC服务器和Portal服务器的地址必须排除。目前仅支持排除IP地址，不支持排除域名。

4.1.5 配置步骤

1. 配置设备

(1) 配置iMC对应的Radius服务器

如图2所示，进入“用户管理 > 认证管理 > 认证服务器”，点击<新建>，选择<Radius服务器>，配置“服务器地址”为172.16.0.30，“服务器密码”和“端口”需要和iMC服务器的配置保持一致，点击<提交>。

图2 配置iMC对应的Radius服务器

如图3所示，添加完成的iMC服务器配置如下。

图3 iMC对应的Radius服务器配置完成

(2) 配置iMC对应的Portal服务器

如图4所示，进入“用户管理 > 认证管理 > 认证方式 > Portal Server”，“认证服务器”配置为IMC，“Portal服务器”配置为172.16.0.30，“超时时间”保持默认，“认证URL”将示例中的serverip替换为实际地址为：

http://172.16.0.30:8080/portal?userip=<USERIP>&usermac=<USERMAC>&origurl=<ORIGURL>&nasip=172.16.5.100，点击<提交>。

图4 配置iMC对应的Portal服务器

(3) 配置地址对象

如图5所示，进入“策略配置 > 对象管理 > 地址对象 > Ipv4 地址对象”，点击<新建>，命名为“认证用户网段”，“地址项目”选为子网地址，配置地址为172.16.4.0/24，点击<提交>。

图5 配置认证用户网段地址对象

如图6所示，进入“策略配置 > 对象管理 > 地址对象 > Ipv4 地址对象”，点击<新建>，命名为“认证目的地址”，“地址项目”选为子网地址，配置地址为0.0.0.0/0，“排除地址”配置为172.16.0.30和192.168.3.1，点击<提交>。

图6 配置认证目的地址对象

(4) 配置用户认证策略

如图7所示，进入“用户管理 > 认证管理 > 认证策略”，点击<新建>，源地址配置为“认证用户网段”，目的地址配置为“认证目的地址”，相关行为配置为“Portal Server认证”，其它选项保持默认，点击<提交>。

图7 配置认证策略

如图8所示，添加完成的用户策略配置如下。

图8 用户认证策略配置完成

(5) 配置用户组

如图9所示，进入“用户管理 > 用户组织结构”，点击<新建>，选择<用户组>，命名为“2”，点击<提交>。

图9 配置用户组

如图10所示，添加完成的用户组配置如下。

图10 用户组配置完成

2. 配置iMC服务器

(1) 配置接入策略

如图11所示，进入“用户 > 接入策略管理 > 接入策略管理 > 增加接入策略”，“接入策略名”配置为test，“下发用户组”配置为2，其它选项保持默认，点击<确定>。

图11 配置接入策略

如图12所示，添加完成的接入策略如下。

图12 接入策略配置完成

(2) 配置接入服务

如图13所示，进入“用户 > 接入策略管理 > 接入服务管理 > 增加接入服务”，“服务名”配置为test2，“服务后缀”配置为test2，“缺省接入策略”配置为test，其它选项保持默认，点击<确定>。

图13 配置接入服务

如图14所示，添加完成的接入服务配置如下。

图14 接入服务配置完成

(3) 配置用户和接入用户

如图15所示，进入“用户 > 增加用户”，“用户姓名”配置为user4，证件号码配置为123456789，其它选项保持默认，点击<确定>。

图15 增加用户

如图16所示，增加的用户配置如下。在此页面上点击<增加用户>。

图16 增加用户配置完成

如图17所示，进入“用户 > 接入用户 > 增加接入用户”，“账号名”配置为user4，“密码”和“密码确认”均配置为用户密码，“生效时间”和“失效时间”根据实际情况配置，“接入服务”选择test，其它选项保持默认，点击<确定>。

图17 配置接入用户

如图18所示，添加完成的接入用户配置如下。

图18 接入用户配置完成

(4) 配置接入设备

如图19所示，进入“用户 > 接入策略管理 > 接入设备管理 > 接入设备配置 > 增加接入设备”，点击<手工增加>，“共享密钥”和“确认共享密钥”均配置为和设备 A设备匹配的密码，“起始IP地址”和“结束IP地址”均配置为172.16.5.100（设备 A设备的bvi1接口地址），其它选项保持默认，点击<确定>。

图19 配置接入设备

如图20所示，添加完成的接入设备配置如下。

图20 接入设备配置完成

(5) 配置Portal服务器

如图21所示，进入“用户 > 接入策略管理 > Portal服务管理 > 服务器配置”，点击<增加>，“服务类型标识”和“服务类型”均配置为test，其它选项保持默认，点击<确定>。

图21 配置Portal服务器

(6) 配置IP地址组

如图22所示，进入“用户 > 接入策略管理 > Portal服务管理 > IP地址组配置 > 增加IP地址组”，“IP地址组名”配置为portal_ip_group，“起始地址”配置为172.16.4.1，“终止地址”配置为172.16.4.254，其它配置保持默认（如果是NAT组网，需要将“类型”配置为NAT，并配置转换后的起始地址和终止地址），点击<确定>。

图22 配置IP地址组

如图23所示，添加成功的IP地址组配置如下。

图23 IP地址组配置成功

(7) 配置设备信息和端口组信息

如图24所示，进入“用户 > 接入策略管理 > Portal服务管理 > 设备配置 > 增加设备”，“设备名”配置为设备1000，“IP地址”配置为172.16.5.100，“密钥”和“确认密钥”配置为和设备 A设备匹配的密码，其它选项保持默认（虽然设备 A透明部署，但“组网方式”仍保持为三层），点击<确定>。

图24 增加设备信息

如图25所示，添加完成的设备的信息配置如下，并在此页面上单击<端口组信息管理>。

图25 设备的信息添加配置完成

如图26所示，进入“用户 > 接入策略管理 > Portal服务管理 > 设备配置 > 端口地址信息配置 > 增加端口组信息”，“端口组名”配置为group，“认证模式”配置为PAP认证（设备目前只支持PAP认证），“IP地址组”配置为portal_ip_group，其它选项保持默认，点击<确定>。

图26 配置端口组信息

如图27所示，添加完成的端口组信息配置如下。

图27 端口组信息配置完成

4.1.6 验证配置

如图28所示，认证网段用户未进行认证时无法访问互联网，但是可以ping通192.168.3.1。

图28 认证网段用户未认证前测试

如图29所示，用户上网时会弹出Portal页面，在页面上输入用户名user4和密码，选择服务类型为test2，单击<上线>。

图29 用户上网弹出Portal页面

如图30所示，认证成功，弹出计时页面。

图30 iMC联动Portal认证成功

如图31所示，在设备上查看在线用户列表，发现user4已经被正确同步到用户组2中。

图31 用户组同步成功

4.1.7 配置文件

#配置iMC Radius服务器

radius-server IMC 172.16.0.30 secret Q0NUkwOilc2vLvLWPeQFTxwVj3qGRKHk2Lqncf1NMisZGuGGuG78y9acNNl+IBV 1812 chap

#配置桥接口

interface bvi1

ip address 172.16.5.100/24

allow access https

allow access http

allow access ping

allow access ssh

allow access telnet

allow access center-monitor

interface ge0

bridge-group 1

allow access https

allow access ping

interface ge1

bridge-group 1

allow access https

allow access ping

#配置地址对象

address 认证用户网段

ip subnet 172.16.4.0/24

#配置认证目的地址

address 认证目的地址

ip subnet 0.0.0.0/0

exclude ip address 172.16.0.30

exclude ip address 192.168.3.1

#配置用户组2

user-group 2 parent /organization

#配置用户策略

user-policy ge1 ge0 认证用户网段认证目的地址 always portal-server-webauth enable portalauth /organization forever

#配置默认策略为允许

policy default-action permit

#配置Portal服务器和认证URL

user-portal-server server ip 172.16.0.30

user-portal-server radius IMC

user-portal-server mac-sensitive disable

user-portal-server portal-url http://172.16.0.30:8080/portal?userip=<USERIP>&usermac=<USERMAC>&origurl=<ORIGURL>&nasip=172.16.5.100

4.2 设备不参与认证配置举例

4.2.1 组网需求

如图32所示，某公司对内网用户实行iMC联动Portal认证上网，认证网段是172.16.4.0/24。内网iMC服务器的IP地址为172.16.0.30/24。使用设备的ge0口和出口路由器互连，配置ge0口的IP地址为10.8.8.1/24。在设备上配置iMC联动Portal认证功能。具体要求如下：

· 设备不参与Portal认证和Radius认证，只被动接收iMC发送的用户组同步消息，把所有iMC联动Portal认证用户加入到用户组“2”中。

图32 设备不参与认证功能配置组网图
