问题描述：
5560s与工业交换机兆越对接万兆模块，接口能up 确不能ping通
接口10G up 就是不能ping通对方的vlan 1接口地址
端口都是trunk 口，放行了1 2 3 4 等vlan端口
vlan地址配置正确
h3c 5560s 连接h3c 5560s 10G口 都能ping对方
- 2026-06-24提问
- 举报
-
(0)
最佳答案
H3C S5560S 对接兆越工业万兆交换机，接口 UP 但跨设备 VLAN1 地址不通 完整根因
同型号 H3C 互接正常，对接第三方工业交换机不通，核心都是厂商二层兼容差异，按优先级排查：
一、最高概率：VLAN1 native/pvid 不匹配（最常见）
故障原理
- H3C Trunk 默认 PVID=VLAN1，不带 tag 报文归 VLAN1；
- 兆越工业交换机很多机型Trunk 口默认 PVID 不是 1，或者强制所有流量必须带 tag；
- 你 ping 对端 VLAN1 三层地址，报文是untag 裸包，发到兆越端口后划入其他默认 VLAN，二层隔离，不通。
验证 & 修复
- 查看 H3C 侧 PVID
plaintext
display interface Ten-GigabitEthernet 1/0/X
默认：
port trunk pvid vlan 1
2. 两种修复方案任选其一：方案 1 统一两边 PVID 为 VLAN1（推荐）
兆越交换机 Trunk 对接口配置原生 VLAN1，untag 流量归属 VLAN1；
方案 2 三层 VLAN1 改为带 tag 互通
两边 Trunk 口配置 VLAN1 带标签转发：
plaintext
interface Ten-GigabitEthernet 1/0/X
port trunk permit vlan 1 tagged
port trunk pvid vlan 999 # 随便一个不用的业务VLAN
此时访问 VLAN1 三层地址报文带 tag，两边统一识别。
二、万兆端口协商 / 流量控制 / EEE 兼容异常
第三方工业交换机万兆光口与 H3C 协商逻辑差异：
- 自动流控 FC 开启，双向背压导致单播报文丢包；
- EEE 绿色节能冲突，报文转发卡顿丢弃；
H3C 侧强制关闭兼容优化
plaintext
interface Ten-GigabitEthernet 1/0/X
undo eee enable
undo flow-control
speed 10000
duplex full
三、工业交换机特有：环路检测、端口安全、ACL、风暴抑制拦截单播
兆越工业交换机默认安全策略更严格：
- 全局广播 / 未知单播抑制阈值过低，三层 ICMP 报文被丢弃；
- 内置环路检测、端口隔离、MAC 学习限制拦截跨设备互通； 临时关闭兆越侧端口安全、环路检测、单播抑制测试。
四、TPID 802.1Q 标签字段不兼容（工业交换机高频坑）
标准 802.1Q TPID=0x8100；
大量工业交换机自定义 TPID（0x88A8/0x9100），H3C 识别为非标准标签丢弃：
- H3C 查看 TPID：
display vlan tpid默认 0x8100； - 修复：
- 兆越侧修改 TPID 为标准 0x8100；
- 或 H3C 对接口识别厂商私有 TPID：
plaintext
vlan tpid 0x8100
interface Ten-GigabitEthernet 1/0/X
dot1q-tunnel tpid 0x88A8
五、二层转发特殊机制差异
- 直通转发 / 存储转发：兆越默认直通转发，小包 ICMP 易丢失；
- STP/MSTP BPDU 处理：兆越工业交换机收到 BPDU 直接阻塞端口，阻断业务单播； 临时关闭兆越侧 STP，测试能否 ping 通。
六、快速定位排障步骤
- 两边端口强制关闭 EEE、流控；
- 核对 Trunk PVID 统一为 VLAN1，或把 VLAN1 配置 tag 转发；
- 确认兆越 TPID 为标准 0x8100；
- 关闭兆越侧 STP、环路检测、单播风暴抑制；
- 两端接口抓包：
- H3C 发包能出去，收不到回程包 → 兆越侧拦截；
- 收不到任何报文 → PVID/TPID 标签不匹配。
极简总结
H3C 互访正常、对接兆越不通，90% 是 Trunk 原生 VLAN (PVID) 不一致，其次是 TPID 私有标签、EEE / 流控、工业交换机安全策略拦截 ICMP 报文。
- 2026-06-24回答
- 评论(2)
- 举报
-
(0)
不是。感觉是底层的问题
zhiliao_kSOX33
发表时间：5天前

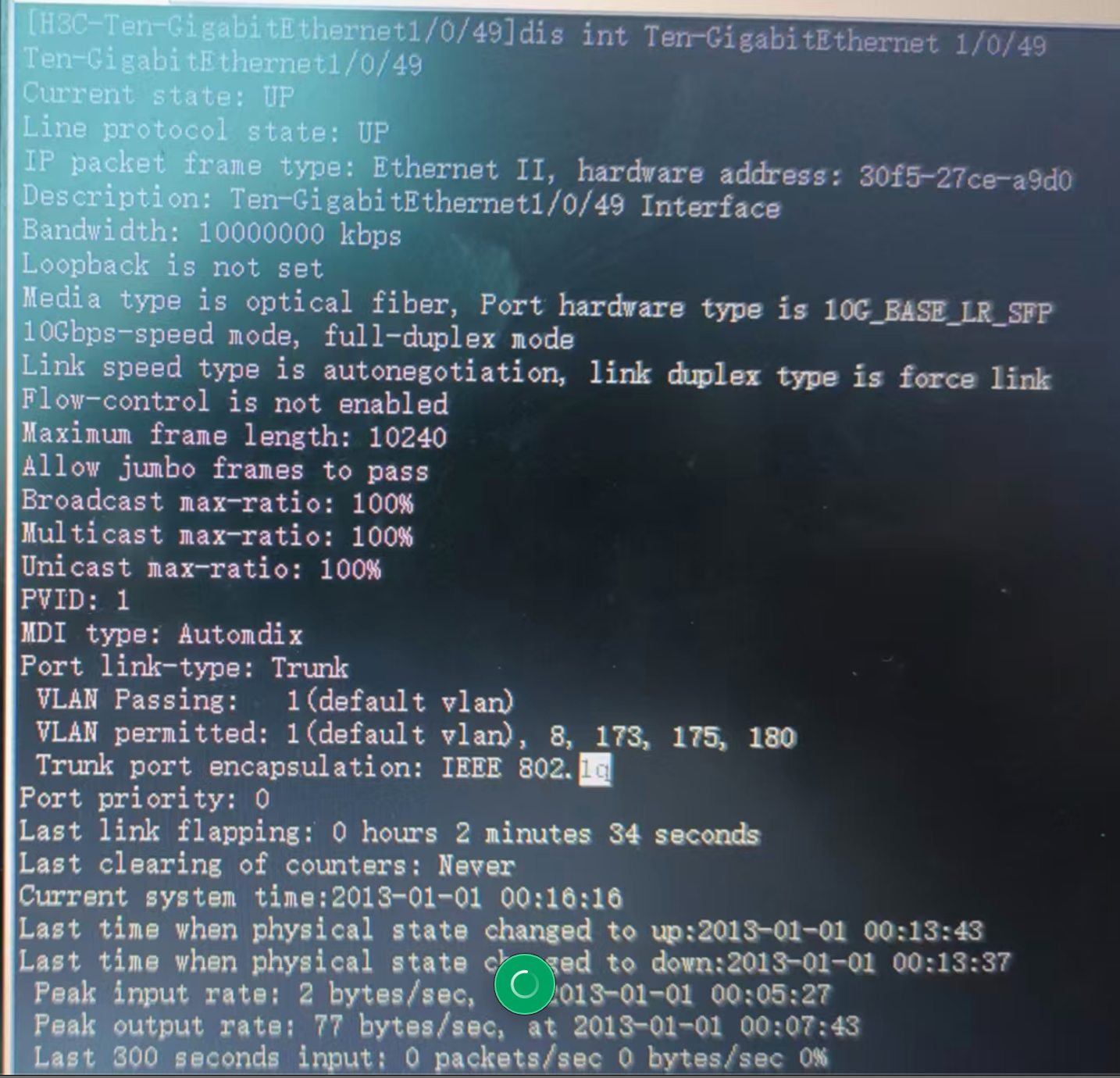

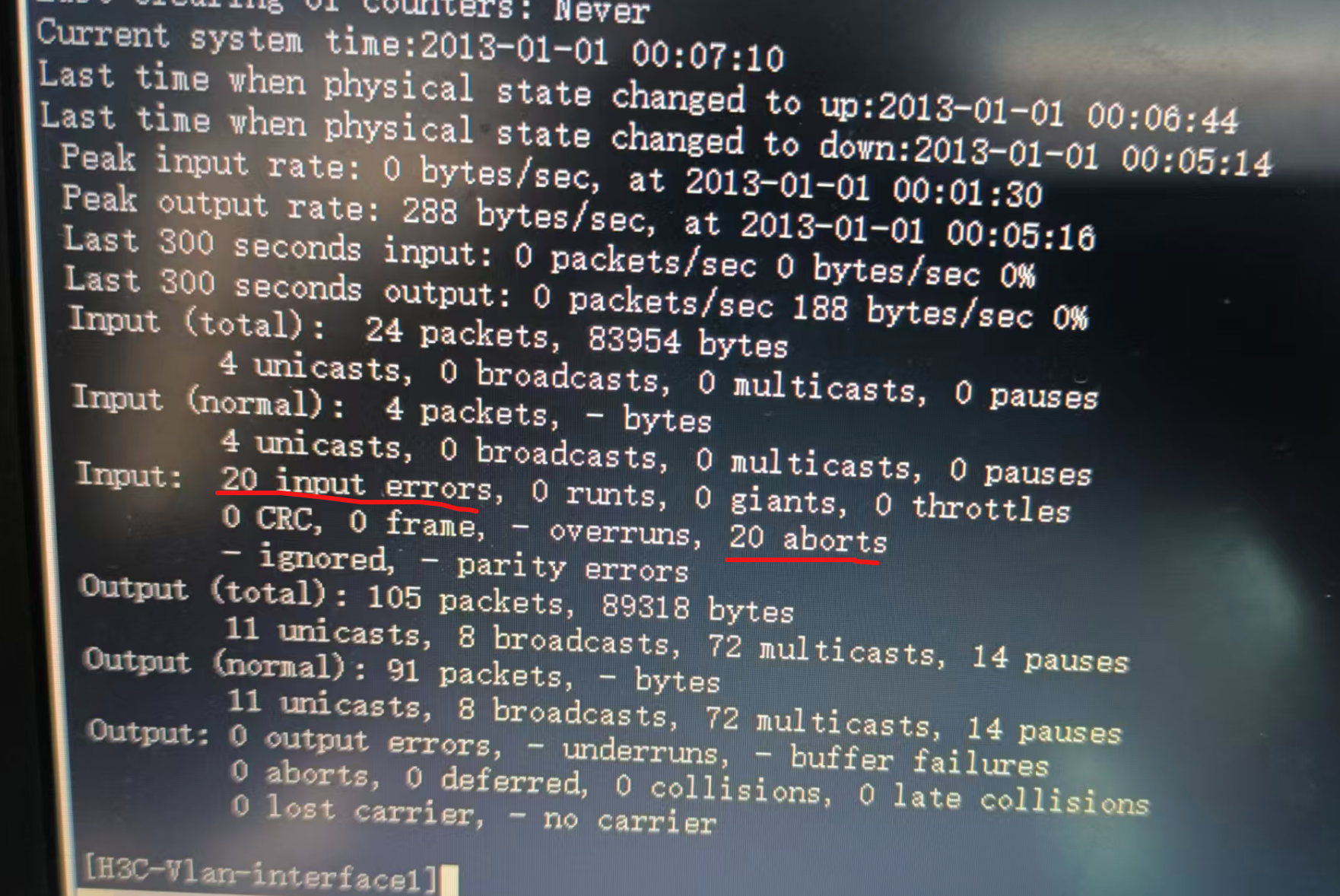

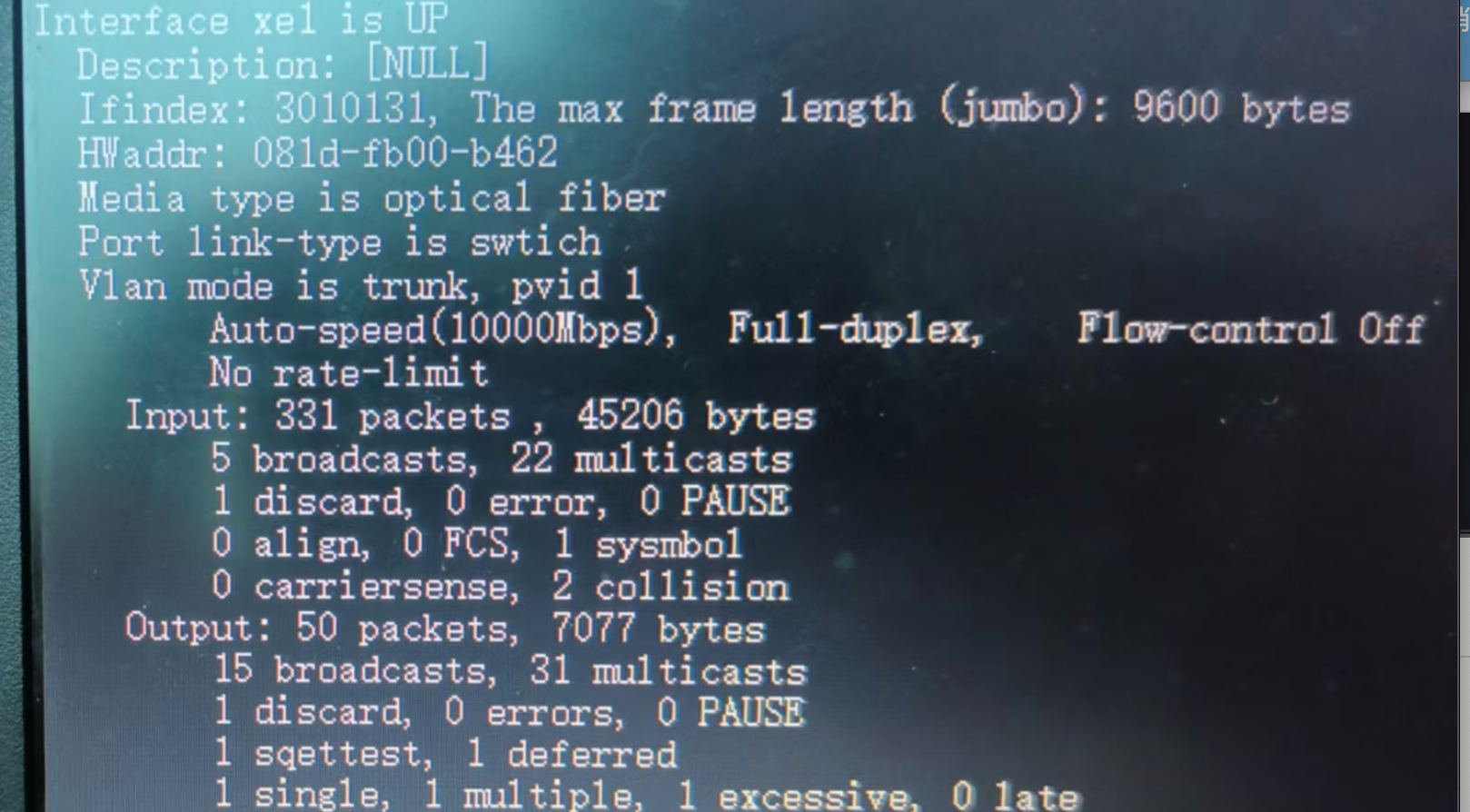

我在上面补充了图片。你看看
zhiliao_kSOX33
发表时间：5天前
zhiliao_kSOX33
知了小白
直接对插都不行。接口都up vlan1 肯定可以通，配置上是没有问题的
stp也没有阻塞
兆越
接口都是up的10g
因为兆越交换机只有 x1 x2 x3 x4 4个口子是10g用万兆模块全部有这种问题。 换其他千兆光口和模块都可以正常通信
万兆模块确定是好的。万兆模块可以在兆越-兆越之间使用，模块和光纤可以在华三和华三直接通信使用
就是兆越-华三不行
- 2026-06-24回答
