二层环路问题 S7503X S6520 S5120

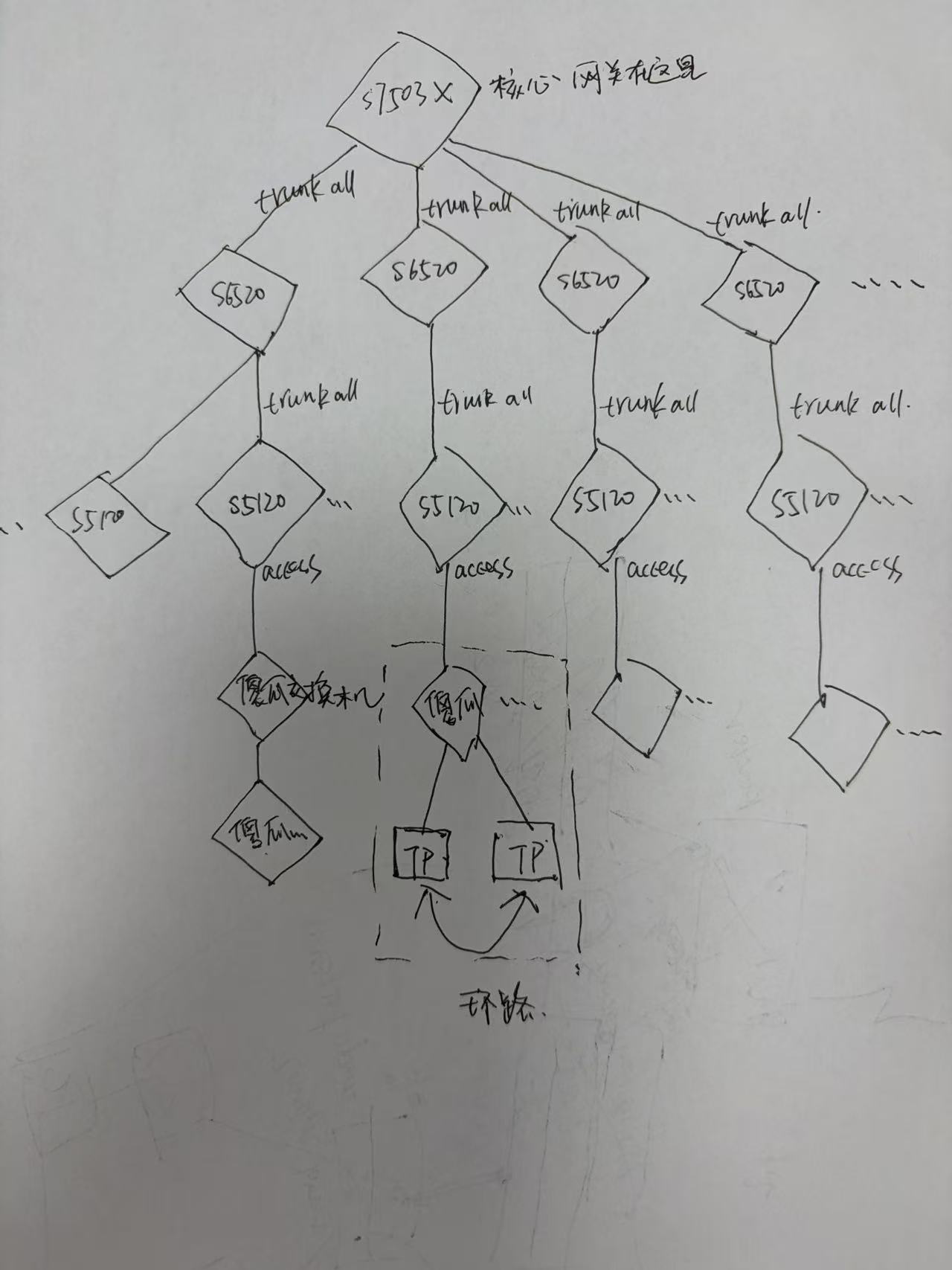

1. 接入下傻瓜交换机两端插线成环，会不会全网卡顿？
会，直接冲击整个厂区全网，核心 S7503X 都会卡顿、无线延迟暴涨
原因：
傻瓜交换机无任何防环机制，环路产生大量广播风暴、广播包无限复制泛洪；
所有上联全是trunk permit vlan all，风暴无隔离，环路广播从 S5120 → S6520 汇聚 → S7503 核心，全网所有交换机端口塞满广播；
核心 CPU 被广播报文打满，网关转发延迟飙升，有线、无线业务全部卡顿。
2. 两种解决方案对比（不用换傻瓜交换机也能根治，优先改配置）
方案 A（推荐，零硬件更换）：交换机全局部署 STP + 接入端口环路检测 + 边缘端口，纯配置解决；
方案 B（增量优化）：后期逐步替换傻瓜交换机为带 STP / 环路检测的管理交换机，彻底杜绝终端侧环路扩散。
二、三层设备完整配置方案（S7503X 核心、S6520 汇聚、S5120 接入）
1. 核心 S7503X（根桥，全网 STP 总控）
plaintext
# 1. 全局开启MSTP（标准二层防环，优先级最高）
stp mode mstp
stp global enable
# 指定本设备为全网根桥，控制拓扑收敛
stp root primary
# 全局开启环路检测，级联Trunk端口探测二层环路
loopback-detection enable
# 所有下联S6520的Trunk互联口配置
interface GigabitEthernet 1/0/X
port link-type trunk
port trunk permit vlan all
# 级联口开启环路检测，发现环路自动阻塞端口
loopback-detection enable
# 级联口参与STP计算，不能配边缘端口
undo stp edged-port
2. 汇聚 S6520（中间层，STP 备用根桥）
plaintext
stp mode mstp
stp global enable
stp root secondary
loopback-detection enable

# 上联核心Trunk口
interface GigabitEthernet 1/0/X
port link-type trunk
port trunk permit vlan all
loopback-detection enable
undo stp edged-port

# 下联S5120接入Trunk口
interface GigabitEthernet 1/0/X
port link-type trunk
port trunk permit vlan all
loopback-detection enable
undo stp edged-port
3. 接入 S5120（最关键，阻挡傻瓜交换机环路向上扩散）
核心逻辑：所有接傻瓜交换机 / 终端的 Access 端口配置STP 边缘端口 + BPDU 保护 + 环路检测
plaintext
stp mode mstp
stp global enable
loopback-detection enable

# 上联汇聚Trunk口
interface GigabitEthernet 1/0/1
port link-type trunk
port trunk permit vlan all
loopback-detection enable
undo stp edged-port

# 所有接傻瓜交换机的Access业务口（重点）
interface GigabitEthernet 1/0/2 to GigabitEthernet 1/0/24
port link-type access
port access vlan XX
# 边缘端口：终端/傻瓜交换机不参与STP计算，插拔网线不触发全网拓扑震荡
stp edged-port enable
# BPDU保护：一旦端口收到BPDU（下方误接交换机环路），直接shutdown端口阻断风暴
stp bpdu-protection
# 端口环路检测：傻瓜交换机内部环路，检测到环路立刻阻塞该端口，不扩散到上层
loopback-detection enable
# 广播抑制，进一步限制环路广播带宽，减轻上层压力
broadcast-suppression bandwidth 10000
三、两种防环机制分工（双重保险）
MSTP 生成树：解决交换机之间级联网线错接产生的环路，自动阻塞冗余链路；
环路检测 loopback-detection + BPDU 保护：专门解决你这种接入傻瓜交换机内部环路（两端插同一面板）：
傻瓜交换机成环后，接入 S5120 端口收到环路探测报文，端口直接阻塞；
广播风暴只停留在这一条接入端口，不会上传到汇聚、核心，全网不受影响。
四、是否需要更换傻瓜交换机？
短期：不用换，上面全套配置即可隔离环路，不影响现有业务
配置完成后，哪怕产线再次把网线两端插在傻瓜交换机面板，只会阻塞当前 S5120 接入端口，其余车间、无线、其他网段完全不受影响，不会全网卡顿。
长期优化建议：逐步替换 8/16 口傻瓜交换机
傻瓜交换机无任何防环能力，一旦环路，风暴会先冲击 S5120 接入端口，再由交换机配置阻断；
换成小型管理交换机（S5130/S5120 小款），自身自带环路检测 / STP，环路在最底层直接阻断，对上层交换机零冲击。
五、补充优化（解决 trunk all 泛洪风险）
当前所有互联口port trunk permit vlan all，广播风暴会透传所有 VLAN，建议：
规划业务 VLAN，Trunk 仅放行业务所需 VLAN，不要 all；
所有交换机全局配置广播抑制，限制单端口广播最大带宽，降低环路冲击。
六、故障复现验证逻辑
配置完成后模拟故障：傻瓜交换机同一台插回路线
S5120 接入端口检测到环路，自动阻塞该端口；
环路广播无法上传 S6520 汇聚、S7503 核心；
其他所有车间、无线业务正常，无延迟卡顿。
极简总结
现有拓扑不改硬件就能解决：全网开启 MSTP，接入 S5120 业务口配置stp edged-port + bpdu-protection + loopback-detection；
傻瓜交换机环路不做配置会全网瘫痪，配置后仅故障端口隔离，全网无影响；
短期无需更换傻瓜交换机，长期可替换小型管理交换机进一步提升稳定性。
