F1000-AK135防火墙DNAT问题

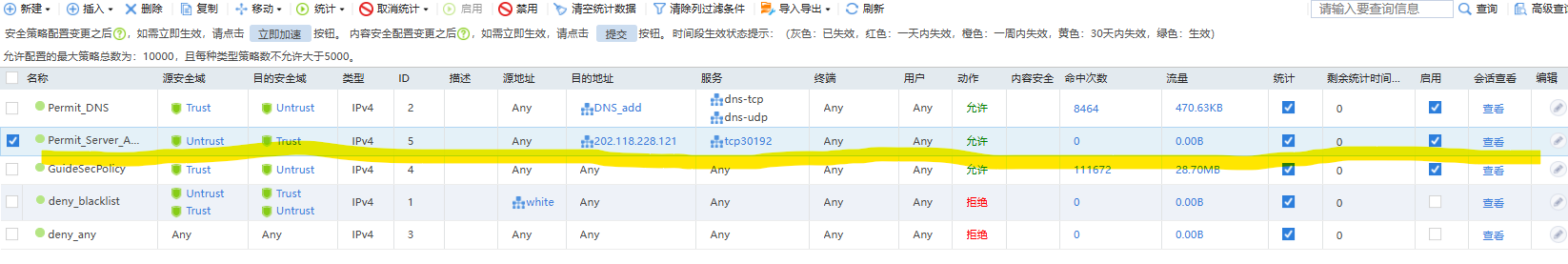

安全策略里面需要放通，untrust到内部trust 区域 映射私网地址服务器IP， 端口30192

F1000-AK135 DNAT 内网通、外网不通完整排查方案
核心现象解读
内网用公网 IP:30192 能正常连通服务器，说明：
NAT Server 映射规则语法没问题；
服务器端口 30192 正常监听、本机防火墙放行；
内网回流、回程路由、服务器网关正常。
外网不通全部集中在外网入站流量拦截、运营商限制、安全域策略、公网 IP 类型、多出口不对称路由五类问题，按顺序排查。
一、第一步：核查 NAT Server 标准配置（F1000-AK135 V7 规范）
正确配置示例（30192 端口）
plaintext
# 外网Untrust接口下配置nat server（必须在外网口，不能全局）
interface GigabitEthernet 1/0/0
nat server protocol tcp global 203.0.113.10 30192 inside 192.168.1.100 30192
# 全局上网easy nat（内网访问互联网）
nat outbound 2000
校验命令
plaintext
display nat server
核对三点：
协议是 TCP（30192 一般 TCP，UDP 业务要改成 udp）；
global 公网 IP = 防火墙 WAN 口真实 IP，内外端口均 30192；
规则绑定在外网 Untrust 接口，不是内网口 / 全局。
二、最高频故障：缺少 Untrust→Trust 入站安全策略（90% 场景）
H3C V7 防火墙默认拒绝所有跨域入站流量，仅配 NAT 不代表放行流量。
1、新建放行规则（必配）
plaintext
system-view
security-policy ip
# 外网访问服务器30192放行
rule 0 name Untrust-To-Server-30192
source-zone Untrust
destination-zone Trust
destination-address 192.168.1.100 255.255.255.255
service tcp destination-port eq 30192
action pass
# 内网访问互联网放行（原有全局上网策略）
rule 10 name Trust-To-Untrust
source-zone Trust
destination-zone Untrust
action pass
quit
快速验证方法
临时放开宽松策略测试外网，通了就是精准策略缺失：
plaintext
security-policy ip
rule 99 name Test-Any
source-zone any
destination-zone any
action pass
外网能访问后删除 rule99，保留精准端口规则。
策略匹配计数查看
plaintext
display security-policy ip rule all | include 30192
若 hit 计数始终为 0：流量没匹配到这条规则，地址 / 端口 / 域写错。
三、第二步：确认 WAN 口是公网独立 IP，非运营商 CGN 大内网
判断方法
防火墙查看 WAN 口 IP：display ip interface brief GigabitEthernet 1/0/0
手机 4G 访问***.***，对比出口 IP
两个 IP 不一致 = 运营商 CGNAT（多层 NAT），外网无法直接穿透，必须联系运营商改公网静态 IP；
IP 一致 = 真实公网 IP，排除运营商大内网问题。
四、第三步：运营商封禁 30192 端口 / 光猫二层拦截
更换端口测试：临时映射公网端口 50000→内网 30192，外网测试
plaintext
interface GigabitEthernet 1/0/0
nat server protocol tcp global 203.0.113.10 50000 inside 192.168.1.100 30192
外网 50000 能通 = 运营商封堵 30192，联系运营商放通端口。
2. 光猫模式核查：必须桥接模式，光猫不能做路由 / NAT，否则外网流量被光猫拦截，无法到达防火墙。
五、第四步：回程路由不对称（多出口 / 双宽带场景）
如果防火墙双 WAN 多线路：
外网请求从电信 WAN 口进，服务器回包从联通 WAN 口出，运营商丢弃源目不匹配报文。
解决：外网接口开启保持入站接口转发
plaintext
interface GigabitEthernet 1/0/0
nat hairpin enable
reverse-route permanent
reverse-route permanent 生成静态回程路由，强制回包从入站 WAN 口转发。
六、第五步：服务器侧底层校验（内网通不代表外网无拦截）
服务器默认网关必须是防火墙内网接口 IP（192.168.1.1），不能指向交换机 / 其他网关；
Windows 防火墙、第三方安全软件放行 30192 入站 TCP；
服务监听地址为0.0.0.0:30192，不能仅监听 127.0.0.1 或内网单 IP。
七、会话表抓包深度定位（终极排查）
1、查看外网访问是否生成 NAT 会话
外网手机 / 云服务器 telnet 公网 IP 30192，同时执行：
plaintext
display nat session table destination 192.168.1.100
无会话表：流量根本没进入防火墙，问题在运营商 / 光猫 / 安全策略拦截；
有会话、只有发起方 SYN 无回包 SYN-ACK：服务器防火墙拦截、回程路由错误。
2、接口抓包定位
plaintext
# 外网口抓入站流量
debugging packet interface GigabitEthernet 1/0/0 inbound
# 内网口抓服务器回包
debugging packet interface GigabitEthernet 1/0/1 outbound
看外网 SYN 是否到达内网服务器、有无 SYN-ACK 返回。
八、最简修复完整配置（直接复制替换）
plaintext
system-view
# 1、NAT端口映射（外网口）
interface GigabitEthernet 1/0/0
nat server protocol tcp global 203.0.113.10 30192 inside 192.168.1.100 30192
nat outbound 2000
reverse-route permanent
quit

# 2、安全策略放行外网入站30192
security-policy ip
rule 0 name Untrust-Server-30192
source-zone Untrust
destination-zone Trust
destination-address 192.168.1.100 0
service tcp destination-port eq 30192
action pass
rule 10 name Trust-To-Internet
source-zone Trust
destination-zone Untrust
action pass
quit

# 3、内网开启回流（内网公网IP访问用）
interface GigabitEthernet 1/0/1
nat hairpin enable
quit
save force
故障优先级总结（按排查顺序）
缺少 Untrust→Trust 放行 30192 的安全策略（最高概率）
WAN 口为运营商 CGN 内网 IP，非独立公网
运营商屏蔽 30192 端口、光猫路由模式二次 NAT
多出口未配置 reverse-route 永久回程路由
服务器网关错误、本机防火墙拦截端口
nat server 配置在内网接口 / 全局，未绑定外网 Untrust 口
