h3c的CVM,安装完成后为什么不显示图开化界面

一、核心根本原因
CVK 宿主机（NingOS V3）图形界面依赖独立显卡 / 兼容 VGA 显示输出
VMware Workstation 虚拟机自带虚拟显卡，默认支持帧缓冲图形输出，开机自动弹出图形控制台；
物理服务器分两种情况：
机架式刀片服务器、国产 ARM 鲲鹏 / 飞腾机型（你截图 aarch64 架构）、仅带 iBMC 远程串口重定向（Serial tty1），无标准 VGA 虚拟显卡缓冲，只能输出字符终端，无法加载图形桌面；
普通 X86 机架服务器仅接 iBMC KVM 串口、不接本地显示器，同样只会进入tty1字符登录。
CVK 宿主机图形界面启动条件：
系统识别到/dev/fb帧缓冲设备、标准 VGA 显卡输出；iBMC 的 Serial 串口重定向属于串口终端 ttyS/tty1，不支持帧缓冲图形渲染，只会输出文本。
架构差异补充：你截图系统是aarch64 鲲鹏ARM，NingOS V3 对 ARM 服务器 iBMC 虚拟显卡适配不完善，绝大多数 ARM 服务器 iBMC 控制台只提供字符串口。
二、区分两套控制台（你现在看到的是串口字符终端）

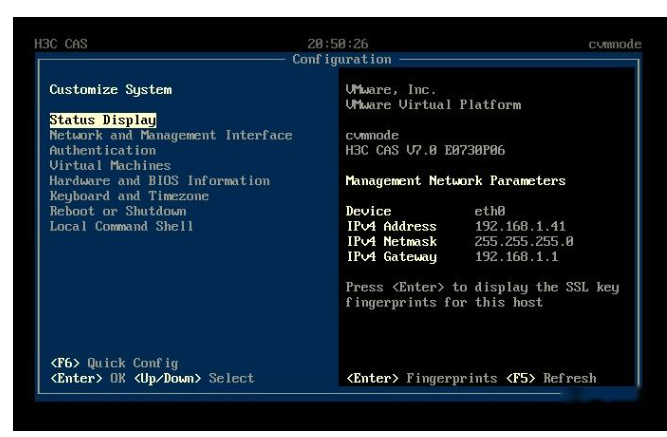

图形控制台（虚拟机可正常显示）
设备：tty0，依赖 VGA / 虚拟显卡，CAS 安装向导、宿主机图形配置页面在此显示；

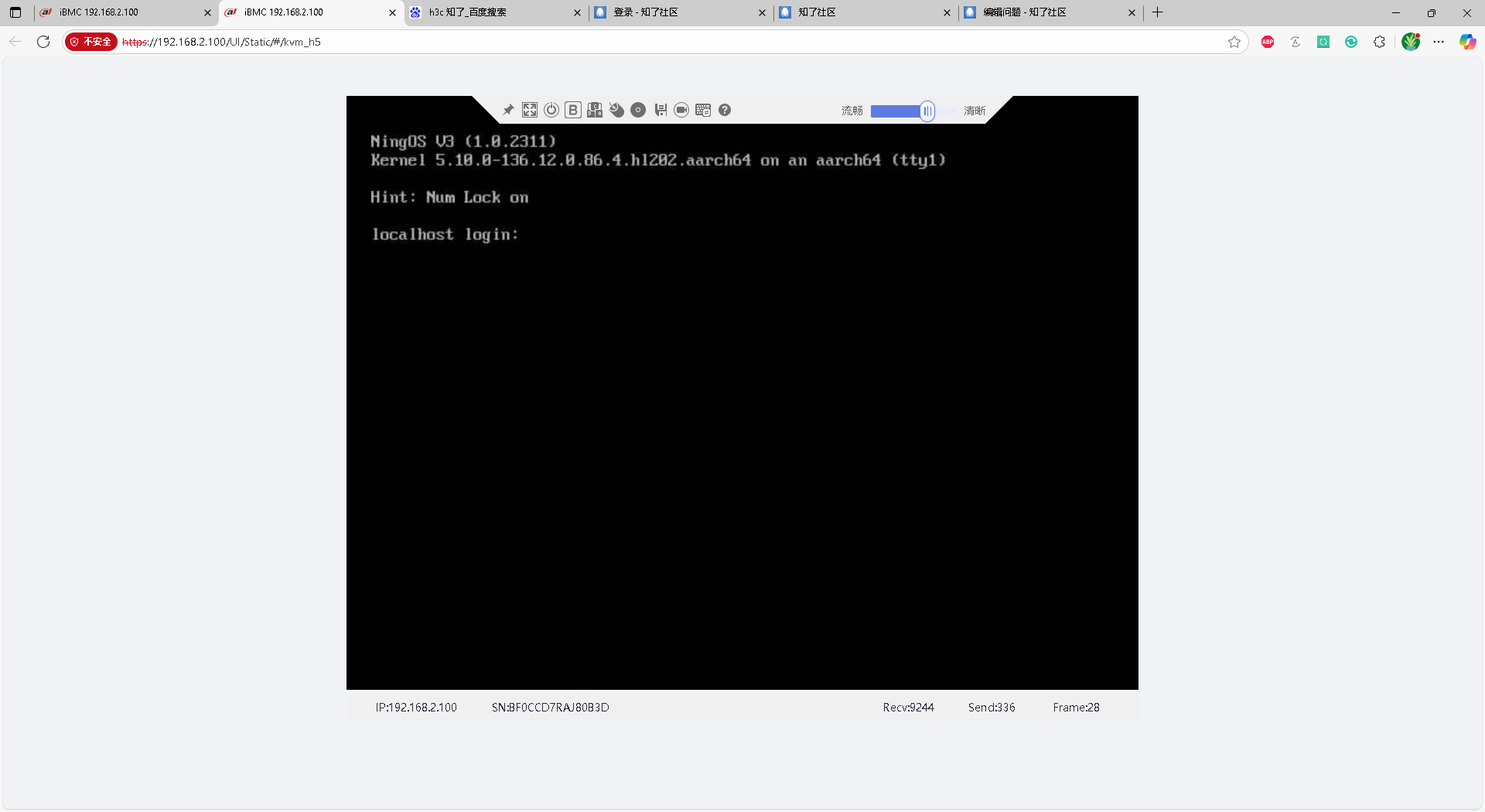

串口字符终端（真机 iBMC 当前界面 localhost login:）
设备：tty1，iBMC 串口重定向通道，仅支持黑白字符，不渲染图形窗口，所以看不到第二张图的 CAS Configuration 图形菜单。
三、4 种解决方式，按需选用
方案 1：本地直连显示器（最快调出图形界面，X86 通用，ARM 部分机型有效）
服务器 VGA 接口直接接显示器 + 键鼠，开机系统会识别帧缓冲显卡，自动切到tty0图形配置界面：
服务器后置 VGA 口插显示器；
重启 CVK 主机；
开机自动弹出第二张图的 CAS 图形配置菜单，可修改管理 IP、账号、网络。
方案 2：iBMC 切换 VGA 视频重定向（ARM 鲲鹏 / 飞腾服务器必做）
你当前用的是Serial 串口重定向，要改成VGA 视频重定向：
登录 iBMC 管理页 192.168.2.100；
控制台设置 → 重定向模式：把「串口 Serial」改为「VGA 视频」；
关闭当前控制台页面，重新打开 KVM 窗口；
服务器重启后，即可加载图形界面。
方案 3：SSH 远程命令行配置（无显示器、不改 iBMC 模式，推荐运维使用）
不用图形界面，SSH 登录 CVK 宿主机命令行修改所有参数：
PC 同网段访问 CVK 管理 IP，SSH 默认账号root，初始密码h3ccas；
常用配置命令：
bash
运行
# 查看管理网卡信息
cvmcfg status
# 修改管理IP、掩码、网关
cvmcfg set eth0 ip 192.168.1.41 mask 255.255.255.0 gateway 192.168.1.1
# 修改管理员登录密码
cvmcfg passwd
# 重启CVK网络服务
systemctl restart cvmd

全套图形界面能做的网络、认证、时区配置，cvmcfg命令均可实现。
方案 4：服务器 BIOS 开启兼容 VGA 输出（刀片 / ARM 机型）
重启服务器，F2/DEL 进入 BIOS；
找到显示相关选项：
刀片机：开启Onboard VGA、Compatible VGA；
ARM 鲲鹏：关闭「串口优先输出」，设置VGA为默认控制台；
保存重启，iBMC KVM 即可输出图形。
四、补充避坑说明
ARM 架构（aarch64 鲲鹏 / 飞腾）CVK 宿主机对 iBMC 串口图形支持天生缺失，不要指望串口 tty1 弹出图形，必须切 VGA 重定向或本地显示器；
VMware 虚拟机是虚拟 VGA 显卡，不受硬件 iBMC 串口限制，所以始终能显示图形界面，真机硬件环境完全不同；
仅字符界面不影响 CVK 虚拟化业务运行，只是缺少可视化配置菜单，远程 SSH 可完全替代图形操作。
极简总结
虚拟机有虚拟 VGA 显卡，走 tty0 图形终端；真机 iBMC 默认串口重定向 tty1，只支持字符输出，看不到图形；
两种解决路径：iBMC 切换 VGA 视频重定向 / 本地接显示器调出图形界面，或 SSH 远程命令行配置。
