SR8803-F路由器设备信息

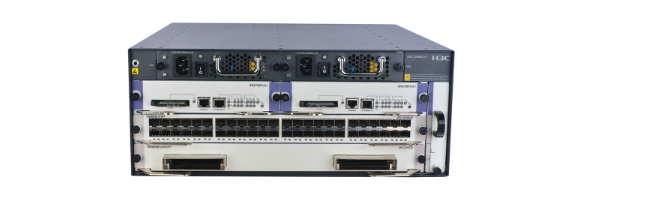

H3C SR8803-F 是企业级模块化路由器，并非独立的 SDH 传输设备，它通过 POS 接口与 SDH 传输网络对接。

机箱槽位

主控板槽位 2 个，业务板槽位 8 个，线卡板槽位 2 个。

POS 接口与 STM-1 适配

支持 155M POS、622M POS、2.5G POS、10G POS 以及 CPOS 接口，并支持 155M POS / 622M POS / GE 端口切换。155M POS 接口的线路速率对应 STM-1（约 155.52 Mbps），单条 STM-1 线路侧可用带宽约为 155M。

关于“SDH 传输设备槽位”

SR8803-F 本身没有 SDH 传输设备槽位，它是路由器侧设备，负责将 IP 报文通过 POS 接口封装后送入 SDH 传输通道，SDH 传输设备（如 ADM、MSTP）需由独立网元提供。

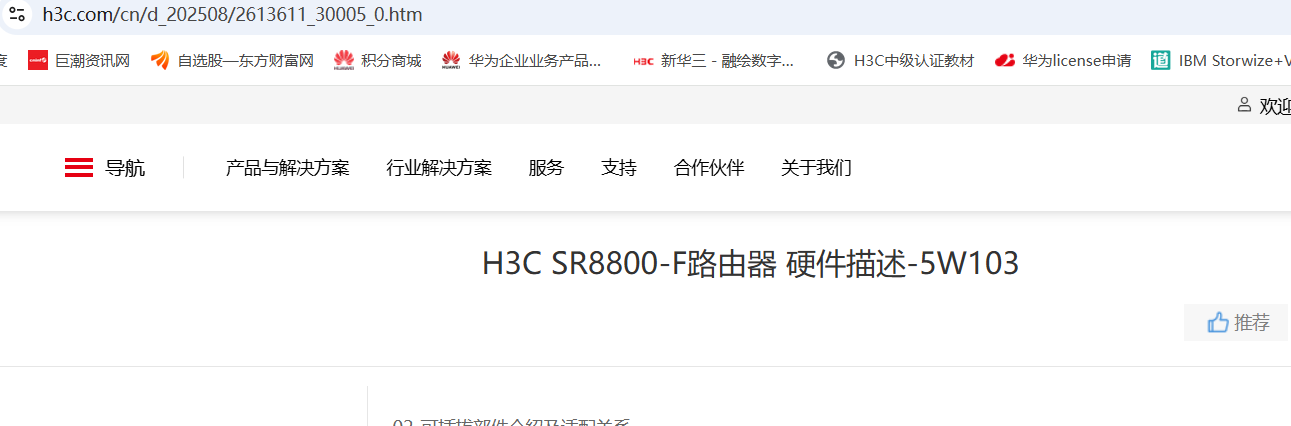

https://www.h3c.com/cn/d_202508/2613611_30005_0.htm

一、机箱槽位信息

SR8803‑F 整机 4 个单板槽位（Slot0‑Slot3），4U 高度 19 英寸机架式：

1. Slot0、Slot1：主控 MPU 槽位，支持 1+1 冗余主控，必须配置主控板，支持热插拔。
2. Slot2、Slot3：业务线卡槽位，一共2 个业务槽位，所有业务板（以太网板、POS/CPOS SDH 板）只能插在 slot2、slot3，支持热插拔。

整机内置交换网板、电源、风扇，无额外网板槽位；业务板最大数量为 2 块。

二、POS/SDH‑STM‑1 接口适配能力H3C

STM‑1 速率 = 155Mbps；SR8803‑F 业务槽位支持 SR8800‑F 系列 MIC/PIC 系列 WAN 子卡，没有 SDH 传输机框独立槽位，SDH 功能通过业务板上 MIC 子卡实现。

常用 STM‑1（OC‑3c，155M）相关板卡：

1. MIC‑CLP4L：4×STM‑1（OC‑3c）POS 光口；
2. MIC‑SP4L：4×STM‑1 POS/ATM，也可配置成 1×STM‑4 (622M)；
3. MIC‑CCP2L/CCP4L（CPOS 通道化 POS）：2/4 个 STM‑1 通道化 POS，单块 CPOS‑STM‑1 可拆分出 63 路 E1，对接 SDH 传输设备，该卡用于路由器对接 SDH 光传输，出 E1 业务。

⚠️SR8803‑F 只有 2 个业务槽位，每块业务板可插多块 MIC 子卡；单业务板最大可扩展多组 STM‑1，受限于业务板 MIC 子卡槽位数量。

线路侧带宽资源

• STM‑1 POS：线路带宽155.52Mbps；
• STM‑4 POS：线路带宽622.08Mbps；
• CPOS 通道化 STM‑1：物理 155M，可虚拟拆分最多 63×E1（2M），用于 SDH 传输网 2M 业务落地。

注意：SR8803‑F不是 SDH 传输设备，是路由器，POS/CPOS 只是 WAN 接口，用来对接外部 SDH 光传输设备，没有独立 SDH 交叉矩阵槽位。

三、关键限制

1. 业务板只有 Slot2、Slot3 共 2 个槽位，扩展 WAN 接口受此数量约束；
2. POS/CPOS 子卡需要占用业务板上 MIC 子卡槽位；
3. STM‑1 需要匹配对应 POS/CPOS 光模块（SFP‑LC），根据传输距离选择短距 / 长距光模块。
