在接入交换机下的终端出现ping网关丢包的情况，测试发生丢包时，接入交换机上联口有stp dispute日志告警

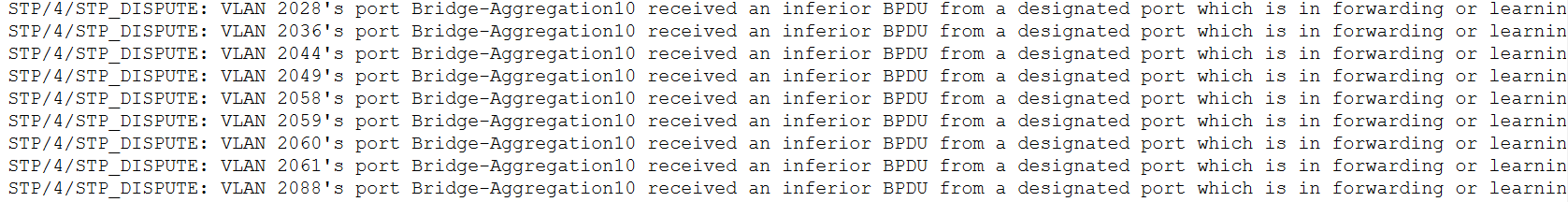

%Sep  3 18:44:39:580 2026 SW_N1-F5-A-N_11.185 STP/4/STP_DISPUTE: VLAN 2028's port Bridge-Aggregation10 received an inferior BPDU from a designated port which is in forwarding or learning state.

• SW1（故障感知节点）：该设备因收到低优先级 BPDU 触发了 STP Dispute 保护机制，导致上联口被阻塞。但由于设备版本或日志配置原因，未记录触发 Dispute 的 BPDU 具体来源（如发送端的 Bridge ID），导致故障定位初期缺乏直接的报文溯源信息，增加了排查难度。
•
• SW2（故障源头节点）：该设备因 PVST 协议报文上送 CPU 的速率超过了 Softcar 限速阈值（200pps），导致关键的根桥 BPDU 被丢弃。控制面报文的缺失引发 STP 协议状态机异常，导致根端口角色频繁震荡，并误将自己选举为根桥向外发送劣质 BPDU。

1. 1、STP Dispute 触发机制分析
   STP Dispute 保护机制的核心原理是：当端口收到来自指定端口（处于 Forwarding 或 Learning 状态）发出的低优先级（Inferior）BPDU 时，为防止潜在的二层环路，本端端口会触发 Dispute 保护并进入阻塞状态。SW1 正常的根桥应为核心交换机，但故障期间收到了 SW2 发出的低优先级 BPDU，从而触发了该保护机制。
2. 2、异常 BPDU 源头定位
   通过排查同二层网络的其他设备，定位到产生该异常 BPDU 的设备为 SW2。该设备的根端口在故障期间多次发生角色切换，从根端口（ROOT）变为指定端口（DESI），导致设备误认为自己是根桥，并开始向外发送以自己为根桥的 BPDU。
3. 3、根端口震荡根因剖析
   SW2 配置了 PVST 模式，且启用了大量的 VLAN。由于该型号交换机的 PVST 规格限制为支持 126 个实例，对于超出规格的 VLAN，收到的 PVST 报文会进行 VLAN 内广播处理。
   同时，设备上送 CPU 的 PVST 报文触发了 Softcar 限速。在故障发生前，PVST 报文的上送速率已非常接近限速阈值。当网络中其他设备发生拓扑变化（TC）时，STP BPDU 报文数量激增，导致 SW2 收到的 PVST 报文超过 Softcar 限速，部分关键的根桥 BPDU 被丢弃。由于收不到根桥的 BPDU，设备发生 STP 震荡，误将自己选为根桥。
4. 4、故障扩散路径
   汇聚交换机在部分 VLAN 范围内关闭了 STP。这导致 SW2 发出的异常 BPDU 没有被汇聚层拦截，而是被当作普通数据报文透传到了其他接入交换机，最终导致整网多台接入交换机触发 STP Dispute，上联口被阻塞，业务中断。

1. 1、优化 STP 运行模式（推荐）
   前期网络中可能存在与其他厂商设备对接的需求，因此配置了 PVST 模式。目前现网已无友商设备，建议将全网 STP 模式统一更改为 MSTP 模式。MSTP 能够有效减少 BPDU 报文数量，降低设备 CPU 处理压力，同时提升网络收敛速度和稳定性。
2. 2、优化接入层 STP 配置
   若接入交换机上联链路不存在跨交换机的二层环路风险，建议在接入交换机的上联端口直接关闭 STP 功能。此举可以有效防止个别接入交换机的 STP 异常状态影响整网拓扑。
3. 3、部署边缘端口与 BPDU 保护
   在接入交换机连接终端的端口上配置边缘端口（Edge Port）并开启 BPDU 保护功能（BPDU Protection）。这样可以减少不必要的 STP 拓扑变化（TC）报文产生，同时防止终端侧私接交换机发送伪造 BPDU 干扰网络拓扑。
