S7500E-LSQM1TGS16FD0 6槽位板卡丢包

S7506E（版本 R7557P03，6槽位单板 LSQM1TGS16FD0）作为 MPLS L3VPN 的 PE，与远端 PE 组成 L3VPN，远端侧存在业务网段 10.149.149.0/24（测试目的地址 10.149.149.1）。测试终端属 VLAN 200，网关为设备上的 Vlan-interface200（10.150.247.1，绑定 VPN 实例 scgs-vpn-jk）。

三种测试均使用同一源地址 10.150.247.250：

方式一（对照）：在设备上临时配置环回地址 10.150.247.250，ping 10.149.149.1 正常；

方式二（对照）：终端直连 GigabitEthernet3/0/15 并配置该地址，ping 正常；

方式三（现场实际组网）：接入交换机上联至6槽位 Ten-GigabitEthernet6/0/1（属二层聚合口 Bridge-Aggregation601），终端接在接入交换机下并配置同一地址，ping 10.149.149.1 不通，PC提示为（超时/不可达）。 测试期间已将聚合的另一成员 Ten-GigabitEthernet6/0/2 关闭（约 16:39 关闭、17:45 恢复），即测试时数据只经 6/0/1 转发。在 6/0/1 上对入、出两个方向应用仅做统计的流策略后，入方向计到275包、出方向为0包，即请求可进入设备、回程报文未从该口发出。该接入交换机下其他同网段终端业务正常；设备侧临时配置的环回地址已在测试后删除。流统结果如下：

dis qos policy interface Ten-GigabitEthernet 6/0/1

Interface: Ten-GigabitEthernet6/0/1

Direction: Inbound

Policy: test

Classifier: test

operator: AND

Rule(s) :

If-match acl 3999

Behavior: test

Accounting enable:

275 (packets)

Interface: Ten-GigabitEthernet6/0/1

Direction: outbound

Policy: test

Classifier: test

Operator: AND

Rule(s) :

If-match acl 3999

Behavior: test

Accounting enable:

0 (Packets)

（1）根据路由查看公网标签应该是8456，
[RMXin-XGSFZ987-RR-probe]dis fib vpn-instance scgs-vpn-jk 10.149.149.1
Destination count: 1 FIB entry count: 1
Flag:
  U:Useable   G:Gateway   H:Host   B:Blackhole   D:Dynamic   S:Static
  R:Relay     F:FRR

Destination/Mask   Nexthop         Flag     OutInterface/Token       Label
10.149.149.0/24    30.30.193.19    UGR      366                      1279
[RMXin-XGSFZ987-RR-probe]dis mpls lsp 30.30.193.19 32
FEC                         Proto     In/Out Label    Interface/Out NHLFE
30.30.193.19/32             LDP       1109/8456       RAGG1
30.30.193.19/32             LDP       -/8456          RAGG1

[RMXin-XGSFZ987-RR]dis mpls forwarding nhlfe 366
Flags: T - Forwarded through a tunnel
       N - Forwarded through the outgoing interface to the nexthop IP address
       B - Backup forwarding information
       A - Active forwarding information
       M - P2MP forwarding information

NID        Tnl-Type   Flag OutLabel Forwarding Info
--------------------------------------------------------------------------------
366        LSP        NA   8456     RAGG1                    30.50.193.9


（2）查询底层信息发现，表象封装的是8452（0x2104）
[RMXin-XGSFZ987-RR-probe]debug ipv4-drv show route 2 10.149.149.1 slot 6


**********************************************************
- IPv4 Route Information        Slot 6
**********************************************************
--- UNIT: 0 ---
- VRF:          2
- IP ADDR:      10.149.149.1
- MASK:                 255.255.255.0
- EGRESS ID:    116580
- FLAGS:        0xc
- TUNNEL OPT:   0
- VC LABEL:     0
- HITBIT:       Source Dest
- PRI:          0
- CLASS ID:     48
- HWINDEX:      11697

- EGRESS NUM:   0
- EGRESS FLAGS:         0xc000200
- INTF NUM:     4116
- MAC ADDR:     dcda-80d0-62c0
- VLAN:                 4095
- DMOD:                 0
- DPORT:        0
- TRUNK:        0
- FRR LABEL:    1279
----------------------------------------------------------
**********************************************************

[RMXin-XGSFZ987-RR-probe]
[RMXin-XGSFZ987-RR-probe]b s 6 c 0 d/chg/egr_l3_ne
[RMXin-XGSFZ987-RR-probe]b s 6 c 0 d/chg/egr_l3_next_hop/16580
EGR_L3_NEXT_HOP.epipe0[16580]: <MPLS:VC_AND_SWAP_INDEX=0x401b,MPLS:PW_INIT_NUM=0x1b,MPLS:MAC_DA_PROFILE_INDEX=1,MPLS:INTF_NUM=0x1014,MPLS:HG_MODIFY_ENABLE=1,MPLS:HG_L3_OVERRIDE=1,ENTRY_TYPE=1,>

[RMXin-XGSFZ987-RR-probe]
[RMXin-XGSFZ987-RR-probe]
[RMXin-XGSFZ987-RR-probe]b s 6 c 0 d/chg/egr_l3_intf/0x1014
EGR_L3_INTF.epipe0[4116]: <VID=0xfff,VFI=0xfff,TUNNEL_INDEX=0x20,OVID=0xfff,MPLS_TUNNEL_INDEX=0x83,MAC_ADDRESS=0x7c1e069aa201,IVID_PRESENT_ACTION=2,>


[RMXin-XGSFZ987-RR-probe]b s 6 c 0 d/chg/egr_ip_tunnel_mpls/16
EGR_IP_TUNNEL_MPLS.epipe0[16]: <MPLS_PUSH_ACTION_3=1,MPLS_PUSH_ACTION_2=1,MPLS_PUSH_ACTION_1=1,MPLS_LABEL_3=0x2104(8452),MPLS_LABEL_2=0x2105,MPLS_LABEL_1=0x2107,MPLS_EXP_SELECT_3=1,MPLS_EXP_SELECT_2=1,MPLS_EXP_SELECT_1=1,MPLS_ENTRY_3=0x0000000000502104,MPLS_ENTRY_2=0x0000000000502105,MPLS_ENTRY_1=0x0000000000502107,ENTRY_TYPE_COPY=3,ENTRY_TYPE=3>

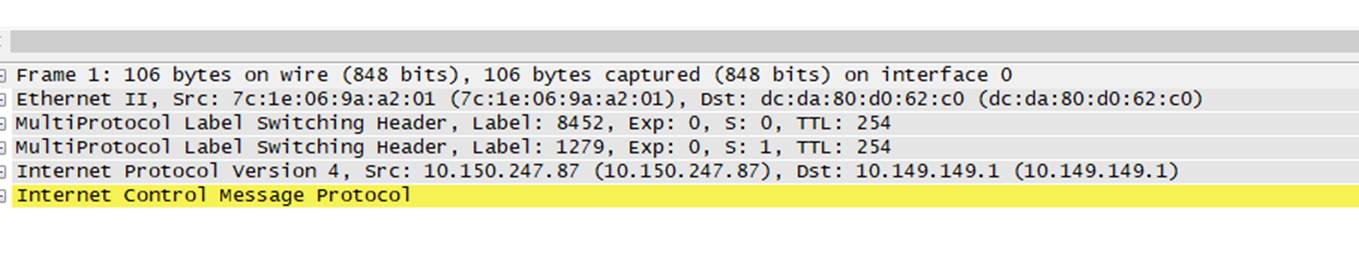

（3）抓包发现封装出去的报文是8452，正常应该是8456：

触发已知问题，建议版本升级
