现场施工实操经验回答（WA6628X 工业轨交 AP）

一、核心结论：电源线设备出厂不自带，必须单独选配采购

二、原厂标准线缆型号（项目招标必须选这个，保障质保）

1. 线缆长度：标准 3 米防水 AC 电源线；

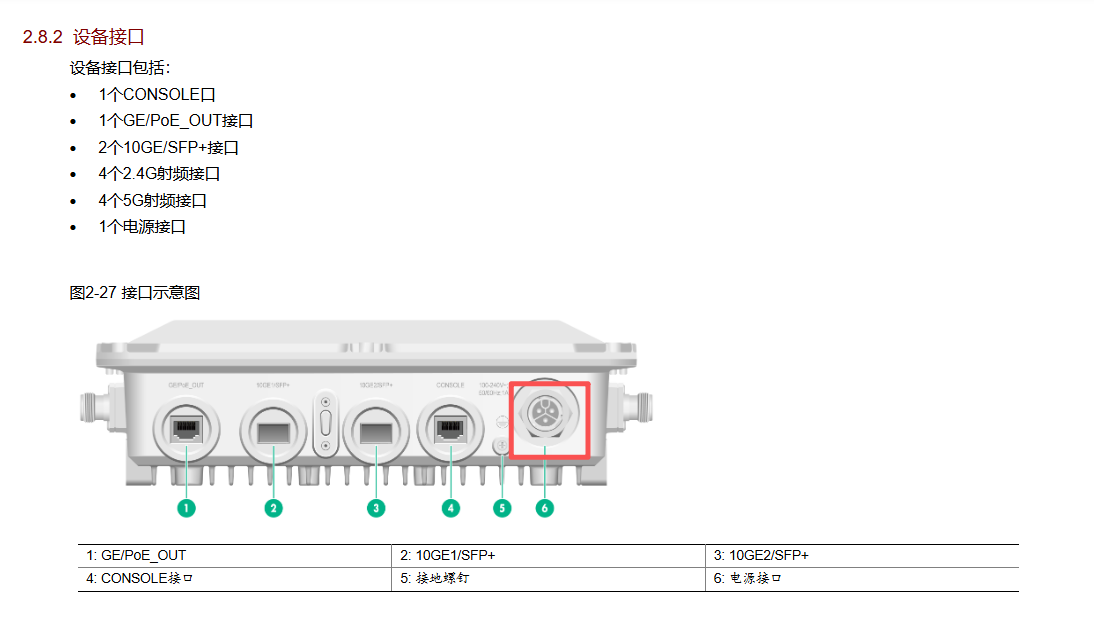

2. 设备端：一体化 M20 防水锁紧三孔航空插头，直接拧进 AP 侧面 AC 电源防水接口，满足户外 / 轨交防尘防水 IP65；
3. 线缆内部线芯：3 芯（火线 L、零线 N、地线 PE），适配 100~264V 宽幅交流电；
4. 远端处理：线缆另一端无成品国标三插插头，是裸线铜鼻子，只能直接接配电箱空开端子，不能直接插墙插。

三、两种施工方案区分

方案 1：原厂选配 CAB-PGND-Pwr-3m（推荐，轨交 / 工业项目必用）

1. 接线方式：线缆裸线端压铜鼻子，接入就近配电箱微型断路器（空开），L/N/PE 分别对应；
2. 优势：接头原厂匹配，防水密封圈尺寸适配 AP 的 M20 螺纹口，户外淋雨、隧道潮湿环境不会进水；整机故障不脱保；
3. 禁止操作：自行买第三方普通三孔电源线改接头，普通线缆护套外径偏小，防水螺纹锁不住，隧道凝露水会灌进设备烧电源模块。

方案 2：现场临时替代（仅抢修，不建议长期使用）

1. 线缆护套外径 5.5~8mm，适配 M20 防水接头锁紧圈；
2. 3 芯 0.75mm² 以上屏蔽电源线，剥线后穿过防水接头压接三针端子；
   弊端：第三方接头密封不严，长期户外使用进水短路，出现硬件故障新华三不予质保。

四、常见踩坑点（多个轨交项目踩过）

1. 误以为和室内吸顶 AP 一样带电源适配器：WA6628X 是工业直供 AC 机型，不需要外置 220 转 DC 适配器，机身内部集成宽压电源模块，直接通 220V 交流电；
2. 想配国标品字三插插头：原厂线缆末端无成品插头，只能接空开，如需墙插供电，要额外在配电箱侧加装插座，不能直接在线缆末端焊插头（破坏防水等级）；
3. 采购漏订：WA6628X 主机和电源线是两个独立物料编码，下单时必须单独加购CAB-PGND-Pwr-3m，否则到货后没法上电施工；
4. 防水安装顺序：先把防水接头拧紧在 AP 机身，再接配电箱空开；拆卸线缆时不要丢失内部橡胶密封垫圈，缺一不可防水。

五、最简采购 & 施工总结

1. 自带？= 不带，单独选配 CAB-PGND-Pwr-3m；
2. 插头类型？= 设备侧防水三针航空接头，远端裸线无成品插头，直接接空开；
3. 能不能用普通 3 孔插排线？= 长期工程严禁，仅临时调试应急；
4. 供电原理？机身内置 AC-DC 电源，直输 220V 交流，无需外置适配器。
