如图，为什么HCL模拟器做MLAG实验，发现keepalive链路不生效，看端口是起来的

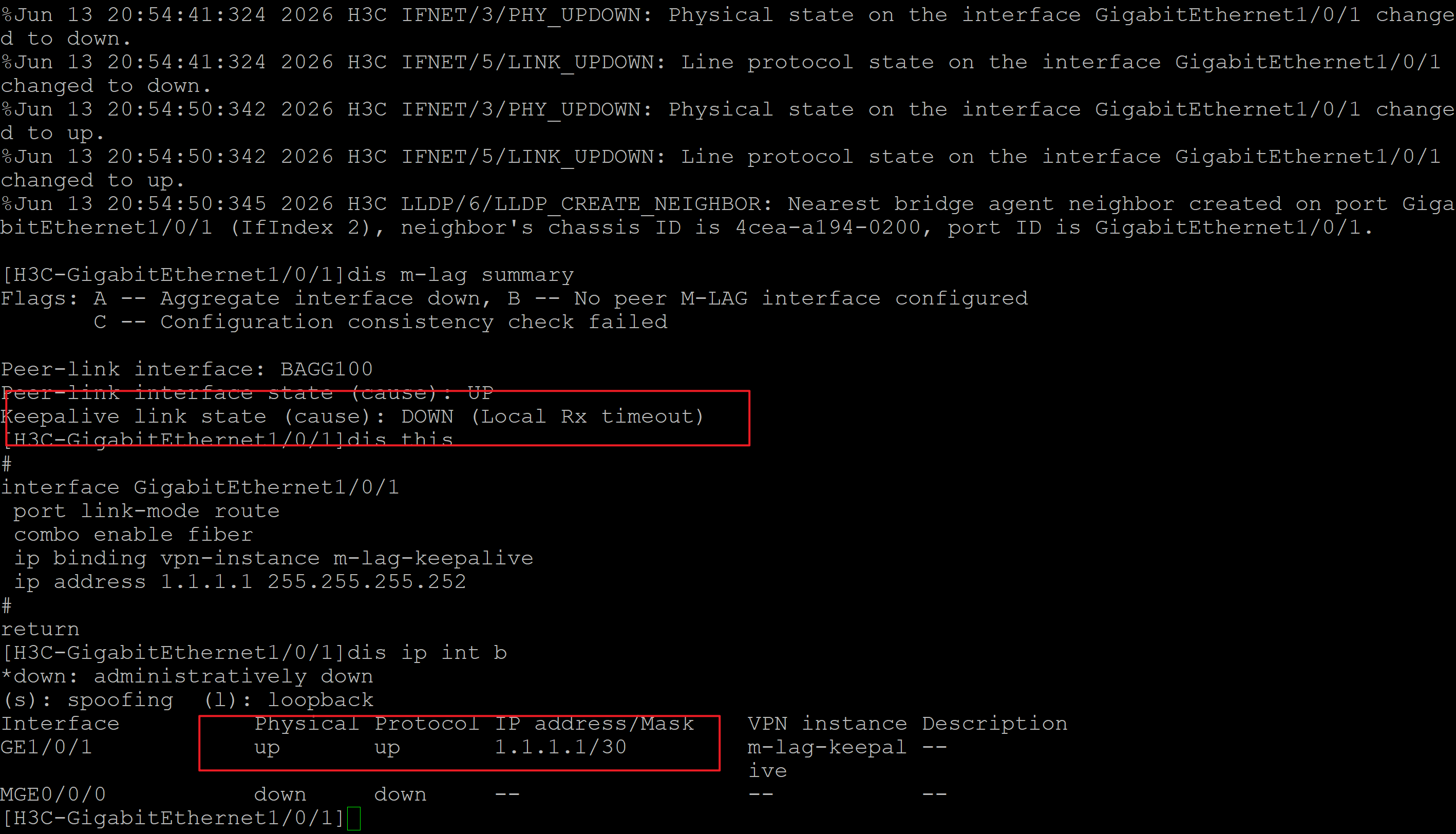

如图

1. 检查对端设备Keepalive配置
   • 确认对端设备是否也配置了相同VPN实例m-lag-keepalive，且IP地址在同一网段（如1.1.1.2/30）。
   • 执行display ip vpn-instance m-lag-keepalive查看对端VPN实例状态。
2. 验证Keepalive报文可达性
   • 在本端执行ping -a 1.1.1.1 1.1.1.2测试连通性。
   • 若不通，检查中间设备是否有ACL或安全策略拦截ICMP或UDP Keepalive报文（H3C M-LAG默认使用UDP端口号进行Keepalive通信）。
3. 调整Keepalive参数
   • 可尝试增大Keepalive发送间隔或超时时间，避免因网络抖动或设备负载导致误判。
   • 命令示例：m-lag keepalive interval 5 timeout 15（具体命令依设备型号而定）。
4. 检查系统资源
   • 执行display cpu-usage和display memory，确认设备CPU和内存未过载。
   • 若CPU过高，可临时关闭非必要服务或优化配置。
5. 查看M-LAG一致性检查
   • 执行display m-lag consistency type1 global和display m-lag consistency type2 global，确认是否存在配置不一致项（即使当前未显示C标志，也可能存在潜在问题）。

模拟器做MLAG要关闭一致性检查

1. 检查 Keepalive 链路的 VRF 绑定与路由

• 确认VRF创建与接口绑定：确保两台设备上均创建了专用的 VRF（如 m-lag_keepalive），并且将 Keepalive 所在的三层接口正确绑定了该 VRF。
  ip vpn-instance m-lag_keepalive interface GigabitEthernet x/x/x port link-mode route ip binding vpn-instance m-lag_keepalive ip address 1.1.1.1 255.255.255.252
• 确认 M-LAG Keepalive 命令引用：在配置 M-LAG Keepalive 目标地址时，必须显式指定源端IP以及所属的 VRF 实例。
  m-lag keepalive ip destination <对端IP> source <本端IP> vpn-instance m-lag_keepalive

2. 排除 MAD 检测导致的链路异常

• 排除 Keepalive 接口：务必将用于 Keepalive 通信的接口从 MAD 检测中排除，防止心跳报文被拦截或误判。
  m-lag mad exclude interface GigabitEthernet x/x/x

3. 验证 HCL 模拟器的底层资源与环境

• 重启接口触发初始化：尝试进入该 Keepalive 接口视图，执行 shutdown 后再执行 undo shutdown，等待几秒后观察状态是否恢复。
• 检查宿主机资源：打开系统的任务管理器，确认宿主机的 CPU 和内存占用是否正常。如果资源紧张，QEMU 进程调度延迟会导致虚拟网卡的 netlink 消息无法回传，造成配置失效。
• 查看详细日志：在设备上执行 display m-lag keepalive 或查看 debug 信息，确认具体的故障原因（Cause）是什么。同时可以检查 HCL 安装目录下的 logs 文件夹中的 qemu_device_x.log，看是否存在底层的报错信息。

HCL 模拟器 M-LAG Keepalive 链路 DOWN（Local Rx timeout）完整根因 + 修复方案
一、先看懂日志核心故障信息
plaintext
Keepalive link state (cause): DOWN (Local Rx timeout)
含义：本地设备 GE1/0/1 接口物理、协议 UP，但持续收不到对端 M-LAG 设备发送的 Keepalive 报文，接收超时判定保活链路失效。
接口状态up仅代表二层链路通、能通 LLDP，不代表 M-LAG 保活专用 VPN 实例三层互通，这是 HCL 模拟器高频坑点。
二、四大核心故障原因（按现场概率排序）
原因 1：M-LAG 两台设备的 Keepalive 网段掩码 / IP 规划不对称（截图网段 / 30，极易配错对端 IP）
截图本地配置：
GE1/0/1 绑定 VPN 实例m-lag-keepalive，IP 1.1.1.1/30
/30 网段可用 IP：
设备 A：1.1.1.1
设备 B：1.1.1.2
很多人犯的错：对端设备同接口配成 1.1.1.1 或者 1.1.1.3，IP 不在同一子网，三层不通，收不到保活报文。
校验命令
本端：display ip interface brief GigabitEthernet 1/0/1
对端设备登录执行：
bash
运行
display ip interface brief GigabitEthernet 1/0/1
# 跨VPN实例ping测试（关键！普通ping不走VPN实例，测不出）
ping vpn-instance m-lag-keepalive 1.1.1.2
ping 不通 = 三层隔离，M-LAG 保活直接 Rx 超时 DOWN。
原因 2：两台设备 M-LAG 视图下keepalive ip配置镜像不对称（最常见配置漏配）
M-LAG 保活必须双向指定对端 IP，单边配置直接超时：
设备 A（本机）正确配置
bash
运行
m-lag
keepalive ip 1.1.1.2 vpn-instance m-lag-keepalive
设备 B（对端）正确配置
bash
运行
m-lag
keepalive ip 1.1.1.1 vpn-instance m-lag-keepalive
故障场景：只在 A 配置了对端 IP，B 没配置，B 不会发送 Keepalive 报文，A 收不到直接超时 DOWN。
原因 3：VPN 实例配置缺失 / 不对称，接口绑定不生效
两台设备必须完全同名创建 VPN 实例m-lag-keepalive，不能一台叫 m-lag、一台叫 keepalive；
接口必须绑定该 VPN 实例：ip binding vpn-instance m-lag-keepalive；
不能配置公网 IP，M-LAG 保活报文仅在绑定的 VPN 实例内转发，公网无法接收。
核查命令
bash
运行
display ip vpn-instance
display this interface GigabitEthernet 1/0/1
原因 4：HCL 模拟器特有 bug：Combo 光口模式干扰三层保活报文收发
截图配置存在：
plaintext
combo enable fiber
port link-mode route
HCL 模拟器中，Combo 光口路由模式下，部分版本模拟器会丢弃 M-LAG 专用保活 UDP 报文（端口 6401），LLDP、普通 ICMP ping 正常，但 M-LAG 保活报文被模拟器内核拦截，出现「接口 UP、ping 通、Keepalive 链路 DOWN」。
模拟器规避方案
更换电口接口（如 GE1/0/0）做 Keepalive 互联，取消combo enable fiber；
若只能用光口，删除combo enable fiber，使用默认 copper 电口模式互联。
三、标准化排查步骤（按顺序执行）
步骤 1：三层连通性校验（核心判定点）
在本地设备执行 VPN 实例内 ping 对端保活 IP
bash
运行
ping vpn-instance m-lag-keepalive 1.1.1.2
不通：排查 IP 掩码、VPN 实例绑定、对端接口 IP；
能通：说明基础三层正常，问题锁定在 M-LAG 视图保活配置或模拟器 Combo 口报文拦截。
步骤 2：核对两台设备 M-LAG 保活双向配置
设备 A：
bash
运行
display this m-lag
# 确认存在 keepalive ip 对端IP vpn-instance xxx
设备 B 执行相同命令，必须互相指向对方保活 IP，缺一不可。
步骤 3：排查 Combo 光口模拟器兼容问题
删除接口下光口配置，改用电口互联测试：
bash
运行
interface GigabitEthernet 1/0/1
undo combo enable fiber
保存后等待 30 秒查看display m-lag summary保活链路状态。
步骤 4：抓包验证保活报文收发（模拟器调试）
bash
运行
debugging m-lag keepalive packet
terminal debugging
terminal monitor
只有发送日志、无接收日志：对端未发送保活报文（对端漏配 keepalive ip）；
完全无收发：Combo 口拦截报文或 VPN 三层不通。
四、完整标准配置模板（适配 HCL 模拟器，规避 Combo 坑）
设备 A（M-LAG 主）
bash
运行
# 1. 创建保活VPN实例
ip vpn-instance m-lag-keepalive
ipv4-family
# 2. 保活互联接口（电口，不启用combo fiber）
interface GigabitEthernet 1/0/1
port link-mode route
ip binding vpn-instance m-lag-keepalive
ip address 1.1.1.1 255.255.255.252
# 3. M-LAG全局配置
m-lag
peer-link BAGG100
keepalive ip 1.1.1.2 vpn-instance m-lag-keepalive
设备 B（M-LAG 备）
bash
运行
ip vpn-instance m-lag-keepalive
ipv4-family
interface GigabitEthernet 1/0/1
port link-mode route
ip binding vpn-instance m-lag-keepalive
ip address 1.1.1.2 255.255.255.252
m-lag
peer-link BAGG100
keepalive ip 1.1.1.1 vpn-instance m-lag-keepalive
五、现象总结区分
接口物理 / 协议 UP、LLDP 邻居正常、ping vpn-instance 能通，但 Keepalive Rx timeout DOWN
→ 大概率对端 M-LAG 视图未配置 keepalive ip 或 HCL Combo 光口拦截保活报文；
接口 UP，但ping vpn-instance x x.x.x.x不通
→ IP 子网错、VPN 实例名称不一致、接口未绑定 VPN 实例；
真机设备无此问题，仅 HCL 模拟器复现
→ Combo fiber 光口模式模拟器报文丢弃 bug，更换电口即可解决。
