h3c imc如何实现对纳管设备的光纤链路光衰监测

支持的

H3C iMC 实现光纤链路光衰（收发光功率）完整监控方案
一、前置硬性条件（缺一不可，否则无法采集光衰）
1. 硬件 & 设备固件要求
设备支持光功率 MIB 上报
Comware V7 全系列交换机 / 路由器（S5560X/S6530/S7000E/MSR36/SR88 等）支持；老旧 V5 低端 SI/LI 简化款、杂牌光模块无数字诊断 DDM 则无法采集。
光模块必须带DDM 数字诊断（原厂 SFP/SFP+/QSFP，第三方廉价模块多数不支持），设备命令验证：
plaintext
display transceiver interface GigabitEthernet 1/0/1
# 输出出现Tx Power(dBm)、Rx Power(dBm)代表支持上报

设备全局开启光模块信息采集（V7 设备必配）
plaintext
system-view
ethernet-port fiber-info sample-period 60 # 60秒采集一次光模块数据

SNMP 配置放行私有 MIB
plaintext
snmp-agent mib-view full include iso
snmp-agent community read public simple Read@2026

iMC 通过 H3C 私有 MIB HH3C-TRANSCEIVER-INFO-MIB 读取收发光功率 OID：
发送光功率 Tx：1.3.6.1.4.1.25506.2.70.1.1.1.9
接收光功率 Rx（光衰核心指标）：1.3.6.1.4.1.25506.2.70.1.1.1.10
单位：0.01dBm，读取后除以 100 换算为标准 dBm。
2. iMC 平台版本 & 组件要求
iMC PLAT 7.3 E0505 及以上版本，必须安装性能管理组件 WLM（你问题中提到 WLM，性能监控核心模块）；
纳管设备必须正常在线，SNMP 连通正常，拓扑端口识别为光纤 SFP 光口。
二、方案一：iMC 内置原生光功率指标（推荐，无需自定义 OID）
iMC 新版本内置光功率标准性能指标，直接开启监视即可采集、出趋势图、配置阈值告警。
步骤 1：全局查看内置光功率指标
iMC 菜单：资源 → 性能管理 → 全局指标设置
搜索关键字「光功率」，存在两个原生指标：
接口接收光功率 (RxPower)：链路光衰核心监测值
接口发送光功率 (TxPower)：发送端发光强度

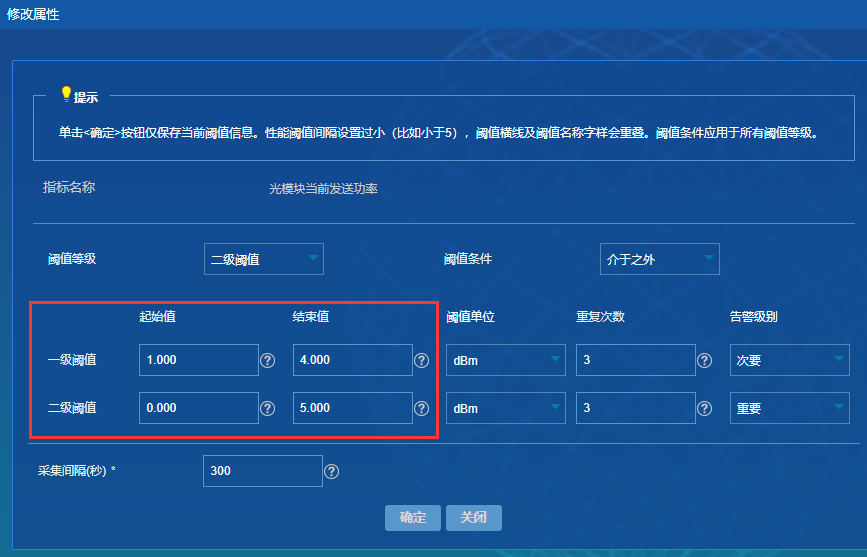

双击指标配置全局阈值（通用参考）：
一级告警（预警）：Rx ≤ -20dBm 或 Rx ≥ -5dBm
二级告警（严重故障）：Rx ≤ -25dBm（光纤损耗过大）或 Rx ≥ 0dBm（光功率过载烧毁模块）
采集间隔默认 300 秒，可按需改为 60 秒，告警重复次数 3 次再上报告警。
步骤 2：为光纤端口开启性能监视
方式 A：批量端口监视（推荐）
菜单：资源 → 性能管理 → 监视设置 → 添加监视实例
选择目标设备，筛选接口类型「光口 SFP/SFP+」；
勾选指标：接口接收光功率、接口发送光功率；
确定保存，iMC 开始周期性轮询采集光衰数据。
方式 B：单端口快速添加
网络资源 → 设备管理 → 打开设备面板 → 右键光纤端口 → 性能监视 → 添加「收发光功率」指标。
步骤 3：光衰数据查看 & 趋势分析
实时单端口查看：设备面板右键光口 → 实时性能监控，直接展示 Rx/Tx 实时 dBm；
历史趋势曲线：性能管理 → 性能视图 → 趋势分析，选择设备 + 光口指标，导出光衰 24 小时 / 7 天走势；
拓扑展示：全局导航 - 系统配置 - 拓扑设置，勾选端口光功率，拓扑链路直接显示实时光衰数值。
三、方案二：低版本 iMC 无内置指标，自定义 SNMP OID 监控（兼容老版本）
若 iMC 版本较低无原生光功率指标，手动新建自定义性能指标：
资源 → 性能管理 → 全局指标设置 → 增加自定义指标
指标名称：接口接收光功率 RxPower
OID：1.3.6.1.4.1.25506.2.70.1.1.1.10
换算系数：0.01（原始值 ÷100 得到 dBm）
单位：dBm
同理新增发送光功率 TxPower，OID：1.3.6.1.4.1.25506.2.70.1.1.1.9
配置阈值告警，后续添加监视实例流程同方案一。
四、两种告警实现机制（双重兜底，不漏光衰故障）
机制 1：iMC 性能轮询阈值告警（周期采集，长期劣化预警）
iMC 每 5 分钟拉取一次光功率，连续 3 次超出阈值，生成性能越界告警，可对接邮件 / 短信通知运维。
机制 2：设备主动 Trap 实时告警（突发断纤、模块故障秒级上报）
交换机配置光模块异常 Trap，光衰突降 / 模块损坏时主动推送告警至 iMC：
plaintext
system-view
snmp-agent trap enable transceiver
# 开启光功率高低门限Trap
transceiver trap threshold rx-low -25
transceiver trap threshold rx-high -5

iMC「告警中心」实时接收光模块接收光功率过低/过高故障告警，无需等待性能采集周期。
五、常见故障排查（采集不到光衰数据）
设备端问题
光模块无 DDM 诊断：更换 H3C 原厂 SFP 模块；
未配置ethernet-port fiber-info sample-period，设备不缓存光功率 SNMP 数据；
SNMP 视图限制，未放开iso完整 MIB，iMC 读不到私有 transceiver OID。
iMC 平台问题
WLM 性能管理组件未安装 / 服务停止；
监视实例未成功添加光功率指标；
纳管设备 SNMP 团体字 / 版本错误，轮询超时无数据。
阈值无告警
仅添加监视实例，但未在「全局指标设置」配置上下限阈值，超出光衰区间不会触发告警。
六、通用光功率阈值参考（G.652 单模 1310nm）
表格
状态 接收光功率 Rx (dBm) 处理建议
正常区间 -10 ~ -18 链路损耗稳定，无风险
预警 -19 ~ -24 光纤接头脏 / 轻微弯折，尽快清洁尾纤
严重故障 ≤ -25 光纤断裂、熔接损耗过大，业务随时中断
过载烧毁 ≥ -5 两端光模块距离过近，增加光衰衰减器

1. 核心实现原理

• 端口发光 OID：1.3.6.1.4.1.25506.2.70.1.1.1.9
• 端口收光 OID：1.3.6.1.4.1.25506.2.70.1.1.1.12
  注：通过 SNMP 获取的原始收发光值通常需要除以 100 进行换算（例如获取值为 -1717，则实际收光为 -17.17 dBm）。

2. 具体配置步骤

1. 登录 iMC 管理平台，进入“资源”页签，点击“增加设备”。
2. 输入设备的管理 IP 地址，在 SNMP 参数配置中，选择参数类型为“SNMPv2c”，并填入与设备端一致的只读团体字（如 readtest）和读写团体字。
3. 点击确定，等待设备纳管成功。

1. 创建监测视图：在 iMC 中创建一个接口视图，将需要监测光衰的链路两端互联接口添加到该视图中。
2. 配置监测规则：在“通知与转发”或性能监控页面下，创建监测规则，选择刚才创建的接口视图。
3. 设置告警阈值：根据业务需求设置光功率的告警阈值。例如，正常接收光功率一般在 -8 dBm 到 -27 dBm 之间，您可以设置当收光低于 -28 dBm 时触发“光弱”告警，高于 -8 dBm 时触发“光强过大”告警。
4. 关联告警：在告警规则中，根据监测接口状态的 OID 值选择相应的 Trap 或性能越限告警，这样当光衰超标时，iMC 能够准确过滤出告警并发送邮件给网络管理人员。
