H3C Workspace C113 瘦终端 VDI 鼠标卡顿完整排查方案

核心现象先拆解

1. 所有 Win7 虚拟机鼠标都卡顿，Windows MSTSC 远程桌面连接虚拟机不卡；

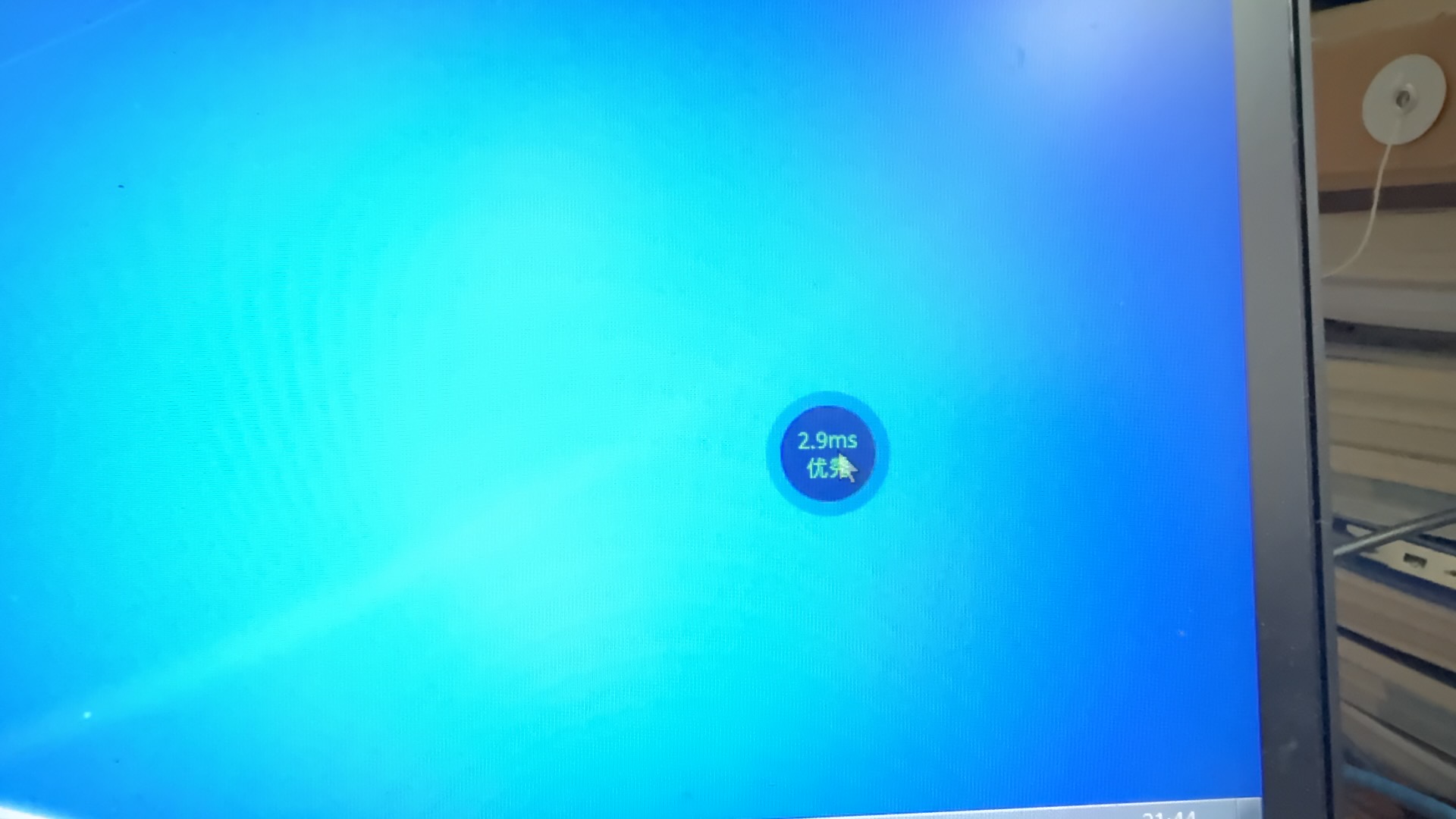

2. 终端自带延迟悬浮球仅显示 2.9ms 网络延迟（链路无丢包、低时延，排除基础网络问题）；
3. 鼠标悬浮球无交互、操作鼠标画面拖拽明显迟滞，仅 Workspace 客户端卡顿，原生远程正常。
   结论：故障不在虚拟机、不在底层网络，集中在 C113 瘦终端 Workspace 客户端传输协议、终端解码、虚拟化显示通道、客户端策略四层。

一、终端侧（C113 瘦终端，最高发原因）

1. Workspace 客户端解码 / 图形渲染参数不兼容（C113 老终端典型问题）

1. 终端退出 VDI 桌面，打开 Workspace 客户端设置；
2. 图形设置：关闭硬件 H.264 硬解码，切换为软解码；
3. 降低桌面帧率（30 帧→20 帧）、关闭动态画质增强、关闭窗口透明特效；
4. 鼠标优化：开启「鼠标本地渲染」，将鼠标指针绘制在瘦终端本地，不再走虚拟机画面回传，解决鼠标拖滞。

2. 终端本地 USB 鼠标重定向异常

1. C113 默认 USB 透传模式异常，鼠标报文频繁重传；
   客户端设置 - 外设：鼠标改为本地捕获模式，不要完全 USB 透传至虚拟机；
2. 更换 USB 口、更换鼠标测试；前置 USB 口供电不稳会导致鼠标上报中断。

3. 终端系统资源耗尽

• 重启瘦终端，清空客户端缓存；
• 终端后台关闭多余驻留程序，释放内存、CPU。

二、Workspace VDI 传输协议 & 显示通道问题（关键区分远程桌面不卡的核心）

1. 虚拟桌面显卡驱动（Win7 虚拟机 VirtIO 显卡）异常
   虚拟机内未正确安装 H3C 虚拟化 VirtIO 显示驱动，默认兼容显卡渲染画面丢帧，鼠标同步延迟；
   排查：虚拟机设备管理器 - 显示适配器，确认存在H3C VirtIO GPU，无感叹号；重装对应 CAS 配套驱动。
2. 桌面传输通道带宽 / 缓存策略未优化
   登录 CVM Workspace 平台：
   1. 模板 / 桌面池策略：图形传输策略选择「办公模式」，关闭高清 4K、视频增强；
   2. 开启鼠标独立通道（鼠标报文单独传输，不与画面帧争抢通道）；
   3. 关闭桌面动画、窗口透明、壁纸特效，减少画面刷新量。
3. 音频 / 剪贴板重定向抢占传输通道
   客户端临时关闭音频重定向、剪贴板文件透传，测试鼠标是否恢复流畅；音频流持续发包会挤占鼠标指令带宽。

三、网络层面（延迟 2.9ms 很低，但存在小包拥塞）

1. 接入交换机对接瘦终端、服务器口配置DSCP 标记，给 Workspace HDP 协议小包最高优先级；
2. 检查是否存在端口限速、风暴抑制，抑制阈值过低会丢弃鼠标高频小包；
3. 终端与 CVM 之间是否有防火墙，防火墙未放行 HDP 协议端口（TCP 4172、UDP 4172），或开启深度检测导致小包延迟抖动。

四、CAS 虚拟化底层资源瓶颈

1. 登录 CVK 主机，查看 CPU / 内存占用：
   • 宿主机 CPU 持续 80% 以上、内存吃满，虚拟机调度卡顿，鼠标指令下发延迟；
2. 存储 IO 瓶颈：虚拟机系统盘 IO 波动大，画面刷新、鼠标交互读写磁盘阻塞；
   iostat -x 1 查看 CVK 磁盘 % util，若长期 100%，存储压力导致桌面卡顿；
3. 显卡虚拟化资源抢占：多台 Win7 虚拟机同时占用虚拟 GPU 资源，单台 CVK 超配虚拟机。

五、快速定位区分测试（快速缩小故障范围）

1. 同 C113 终端，用 MSTSC 直连虚拟机：不卡顿 → 排除虚拟机、CVK 底层、存储问题，锁定瘦终端 Workspace 客户端 / 传输协议；
2. 换高性能终端（如 C135）登录同一桌面：鼠标流畅 → 确认 C113 硬件解码性能不足；
3. 同一 C113，关闭客户端硬件解码、开启本地鼠标渲染：卡顿消失 → 解码兼容问题。

最简排障操作顺序（现场优先执行）

1. C113 终端客户端设置：开启本地鼠标渲染、关闭 H.264 硬解码，降低桌面帧率；
2. 虚拟机重装 H3C VirtIO 虚拟显卡驱动，关闭桌面动画特效；
3. Workspace 桌面池策略开启鼠标独立传输通道，关闭音频 / 剪贴板透传；
4. 交换机给 VDI 流量做 QoS 小包优先保障；
5. 检查 CVK 宿主机 CPU、存储 IO 资源是否过载。
