故障整体分析：Portal 弹窗正常、认证成功、在线用户可见，但无法访问外网

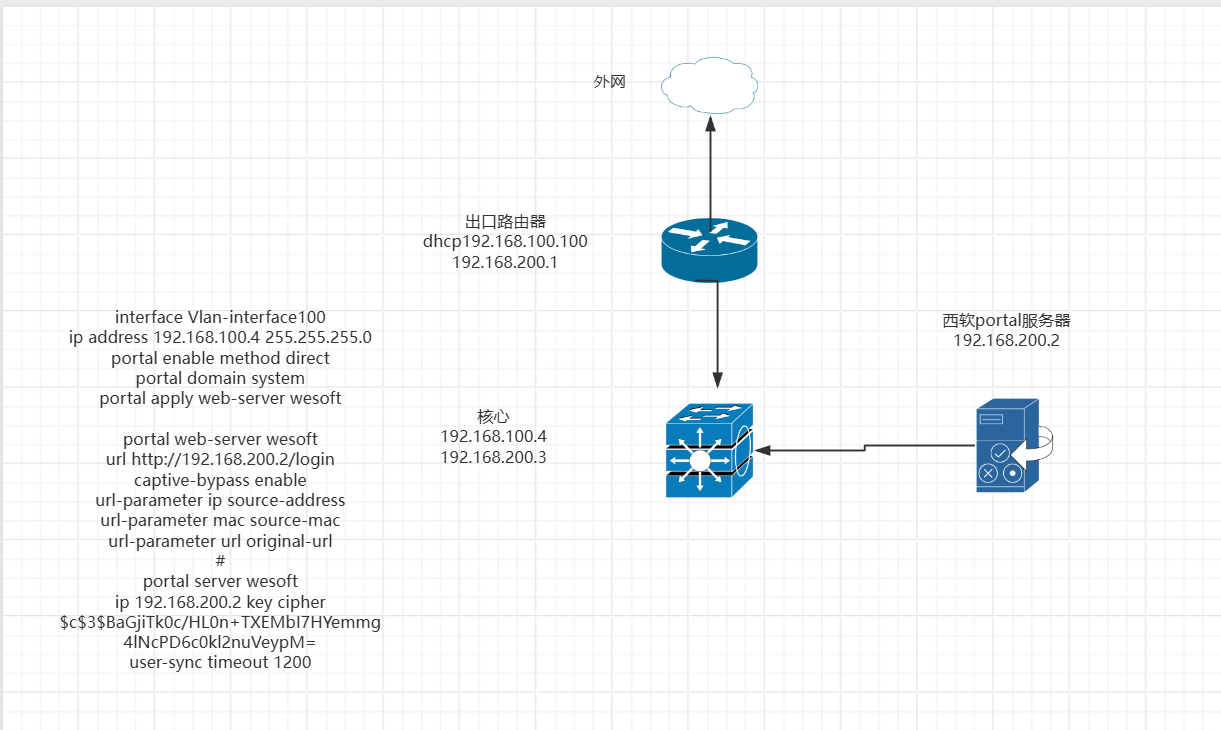

一、先梳理拓扑与关键地址
用户网关：核心交换机 Vlanif100 192.168.100.4
出口路由器内网口：192.168.200.1
Portal 服务器：192.168.200.2
核心交换机互联地址：192.168.200.3
现象：认证弹窗正常、认证成功、display portal user能看到在线终端，ACL 有匹配计数，外网不通。
二、按概率从高到低排查根因
1. 核心交换机缺外网路由（最高概率）
核心交换机仅知道内网 192.168.100.0/24，没有指向出口路由器的默认路由。
用户认证后流量发到核心，交换机不知道外网怎么走，直接丢弃。
验证命令：
plaintext
display ip routing-table 0.0.0.0 0
无默认路由则新增：
plaintext
ip route-static 0.0.0.0 0 192.168.200.1
save force
2. 出口路由器回程无内网用户网段路由
出口路由器内网地址 192.168.200.1，没有 192.168.100.0/24 回指路由，外网回程报文无法到达用户。
路由器配置：
plaintext
ip route-static 192.168.100.0 255.255.255.0 192.168.200.3
3. Portal 认证下发的授权 ACL 阻断外网流量
你提到 ACL 有命中，大概率是 Portal 授权 ACL 只放行 Portal 服务器，未开放 0.0.0.0/0 外网。
1）查看在线用户授权 ACL：
plaintext
display portal user verbose
找到ACL number字段；
2）查看该 ACL 规则：
plaintext
display acl number XXXX
修复方案：ACL 末尾放行所有外网流量
plaintext
acl number XXXX
rule permit ip source any destination any
4. captive-bypass 放行范围不足，或安全策略拦截
配置存在captive-bypass enable，仅放行 Portal 免认证地址；
认证后正常流量如果被全局 ACL、包过滤、安全域阻断也会上不了网。
排查全局包过滤：
plaintext
display packet-filter interface Vlan-interface 100 inbound
display packet-filter interface Vlan-interface 100 outbound
如果有 deny 规则，调整放行内网访问外网。
5. 网段互通性问题：核心 ↔ 出口路由器不通
在核心交换机测试连通性：
plaintext
ping 192.168.200.1
不通则检查互联 VLAN、接口 UP 状态、中间链路 ACL。
6. 出口路由器 NAT 未配置（内网无法转换公网地址）
内网 192.168.100.0 属于私网，出口路由器缺少源 NAT，报文无法转发互联网。
路由器需配置 NAT 地址池 + ACL 私网转换。
7. Portal 用户同步 / 在线表异常（次要）
虽然能看到在线用户，但 user-sync 同步异常导致转发权限未完全下发，临时测试：
plaintext
reset portal user all
重新认证测试。
三、最简排查操作顺序（快速定位）
核心交换机查默认路由：display ip routing-table 0.0.0.0 0，无路由则添加指向 192.168.200.1；
出口路由器添加回程静态路由指向 192.168.100.0/24；
查看在线用户绑定的 ACL，确认允许访问外网；
核心 ping 出口内网口 192.168.200.1，确认三层互通；
出口路由器检查源 NAT 配置是否覆盖 192.168.100.0 网段；
检查全局 packet-filter、安全策略是否拦截用户流量。
四、补充配置说明
你的 Portal 基础配置（web-server、url 参数、portal server 密钥）格式无明显错误，认证弹窗正常说明 Portal 交互流程没问题，故障集中在三层路由、ACL 授权、出口 NAT三类转发环节。

1. 旁挂场景下的“回程流量黑洞”（最常见陷阱）

• 排查建议：
  需要在核心交换机上配置一条 Portal 免认证规则，专门放行发往出口方向的流量。
  bash

  放行所有经过核心交换机去往外网的流量（不触发Portal拦截）

  portal free-rule 1 source any destination any

2. 核心交换机缺少 NAT 配置（地址不可达）

• 排查建议：
  登录核心交换机，检查是否配置了去往外网的 NAT 转换规则（通常在 acl number 2000或 nat outbound中配置）。
  bash

  示例：确保配置了包含 192.168.100.0/24 网段的 NAT

  acl basic 2000
  description for_nat
  rule 5 permit source 192.168.100.0 0.0.0.255

  在连接出口路由器的接口（假设是 Vlan-interface100 或物理口）下应用 NAT

  interface Vlan-interface100
  nat outbound 2000

3. 上行口 ACL 下发方向或规则不匹配

• 排查建议：
  在核心交换机上查看具体的 ACL 命中情况，确认是“允许”规则命中还是“拒绝”规则命中：
  bash
  display acl all
  如果发现匹配了默认的 deny ip规则，说明放行规则没写对。可以尝试在核心交换机上添加一个兜底放行规则，测试是否能上网：
  bash
  acl advanced 3001
  rule 0 permit ip source any destination any

  将这个 ACL 应用到用户 VLAN 的出方向 (outbound)

  interface Vlan-interface100
  packet-filter 3001 outbound

• 如果在 192.168.100.x（核心交换机）之后就没有下一跳了，说明问题在核心交换机内部（大概率是第 1 点的回程拦截）。
• 如果能走到 192.168.100.100（出口路由器）但没有回包，说明问题在出口路由器或 NAT 配置上（第 2 点）。
