问
S6800-54QF 升级到R6710的问题
16小时前提问
- 0关注
- 0收藏，51浏览
不需要过度版本，检查下ipe和型号是否配套以及md5对么
新的IPE：S6800-CMW710-R6710&HS15.ipe 释放后：s6800-cmw710-boot-r6710.bin s6800-cmw710-system-r6710.bin S6800-CMW710-R6710HS15.bin 旧的是： flash:/s6800-cmw710-boot-r2612p02.bin flash:/s6800-cmw710-system-r2612p02.bin flash:/S6800-CMW710-SYSTEM-R2612P02H27.bin
zhiliao_LscYN4
发表时间：16小时前
问题出在： <H3C>install activate patch flash:/S6800-CMW710-R6710HS15.bin slot 1 Verifying the file flash:/S6800-CMW710-R6710HS15.bin on slot 1......Done. The patch image is not compliant with the image to be patched. <H3C>
zhiliao_LscYN4
发表时间：16小时前
一、报错 Invalid startup software image 四大核心原因（你当前直接刷 R6710 失败）
- IPE 包型号不匹配：下载成 S6800-HF/HT 系列 IPE，不是
S6800-CMW710-R6710对应54QF专用 IPE，硬件签名校验失败直接提示镜像无效； - Flash 空间不足：R6710 IPE 体积远大于 R2612，Flash 剩余空间不足会校验失败；
- 文件损坏 / MD5 不一致：下载中断、压缩包解压不全，IPE 内部 boot/system 校验不通过；
- BootROM 底层版本过低：R2612 配套 BootROM 低于 243，无法解析 R6710 新版复合 IPE 包，报镜像非法。
重要硬件限制前置说明
你的设备
LS-6800-54QF 官方文档明确：硬件内存 / Flash 规格支持 R6710 Telemetry 功能，无强制中间过渡版本，可以直刷，不需要 R2702 这类过渡包；报错不是跨版本阻断，是前置环境 / 文件问题。二、正确升级路径（两条方案，优先方案 1 直刷，失败走方案 2 先升 BootROM）
方案 1：标准直刷路径（官方推荐，无需过渡版本）
当前：S6800-CMW710-R2612P02 → 目标：S6800-CMW710-R6710（原生支持 Telemetry）
前置检查（解决镜像无效报错）
- 确认 IPE 文件名：
S6800-CMW710-R6710.ipe，仅用于 54QF/54QT，不要混用 HF/HT 包； - 核对 Flash 剩余空间：
plaintext
dir /all
R6710 IPE 约 650MB，Flash 剩余必须≥800MB；不足则删除旧 ipe、日志、诊断文件释放空间；
3. 升级 BootROM 至 243 及以上（核心解决底层不识别 IPE）
plaintext
# 先上传R6710 ipe到flash，执行提取内置boot包
boot-loader file flash:/S6800-CMW710-R6710.ipe boot main
reboot
重启后 BootROM 自动升级到配套新版，再执行完整系统升级。
完整升级命令
plaintext
# 1. 校验IPE合法性（提前预判镜像无效）
display version comp-matrix file flash:/S6800-CMW710-R6710.ipe
# 显示Compatible代表型号匹配；Incompatible则IPE型号下载错误
# 2. 指定下次启动主镜像
boot-loader file flash:/S6800-CMW710-R6710.ipe main
# 3. 备份配置、重启升级
save force
reboot
方案 2：BootROM 过低导致直刷失败，临时过渡修复（无版本跳转限制，仅升级底层引导）
若执行
comp-matrix显示兼容，但重启仍报镜像无效，说明旧 BootROM 解析新版 IPE 失败：- 第一步：先下载 S6800-CMW710-R2702.ipe（中间过渡包，仅用于升级 BootROM，无业务变更）；
- 刷入 R2702，重启完成 BootROM 自动升级；
- 第二步：再上传 R6710 IPE，正常直刷到目标版本；
R2702 不是业务过渡版本，仅用来升级底层 BootROM 固件，无 Telemetry，刷完必须再升 R6710。
三、过渡版本镜像正规获取渠道（无法直接发文件）
- 400 热线（最稳妥）
拨打 400-810-0504，提供设备型号
LS-6800-54QF、SN、当前 R2612P02、目标 R6710，工程师下发 R2702、R6710 专用 IPE 加密下载链接； - 采购代理商后台 合作伙伴账号可调取归档历史版本，不受维保限制；

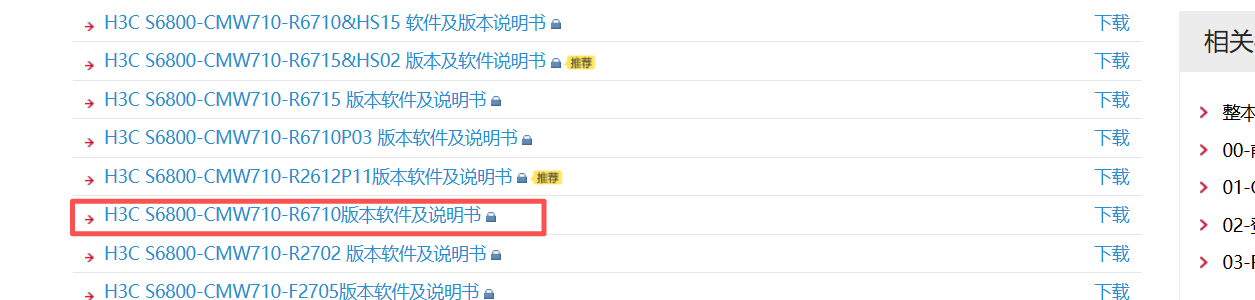

- 官网软件下载页 https://www.h3c.com/cn/Service/Document_Software/Software_Download/Switches/Catalog/H3C_S6800/H3C_S6800/ 登录公共账号 yx800/01230123，下载对应 54QF 型号 R6710、R2702 完整 IPE；
注意：区分型号文件夹，54QF 不要下载 HF/HT 目录固件。
四、Invalid startup software image 快速排错步骤
- 执行
display version comp-matrix file xxx.ipe- 提示不兼容：IPE 型号下错，重新下载 54QF 专用包；
- 查看 Flash 空间，清理无用文件；
- 重新下载 IPE，核对 MD5，避免文件损坏；
- 先单独升级 IPE 内置 BootROM，再完整升级系统；
- 仍报错则走 R2702 过渡包升级底层 BootROM 后再刷 R6710。
五、Telemetry 功能补充说明
R6710 原生支持 Telemetry 数据流采集、YANG 模型、gRPC 推送；R2612 无该特性，升级完成后验证：
plaintext
display telemetry configuration
可正常查看采集模板即升级达标。
六、关键风险提醒
- 禁止混用 S6800-HF/HT 系列 IPE 给 54QF，硬件校验直接拦截，报镜像非法；
- 升级全程不可断电，BootROM 烧写中断会导致设备无法引导；
- IRF 堆叠场景需两台设备分别上传 IPE，逐台升级，不支持 ISSU 跨大版本平滑升级，整机重启中断业务；
- 升级前备份完整配置，R2612→R6710 配置自动兼容，但建议留存备份用于回退。
