有没有人用MSRM3自动生成过拓扑图？想搞一张但不会配交换机

一、先理清前提
MSRM3 靠SNMP v2c做设备发现、LLDP 做链路拓扑、端口流量读取，四五十台 H3C（S5120/S5560/S5500）统一配 SNMP+LLDP 才能完整扫出拓扑、带实时流量。
你现在扫不全接入交换机，90% 两个原因：
交换机 SNMP 权限没放开、只读团体配置错误；
接入交换机没开 LLDP，MSRM3 识别不到上下级链路；
MSRM3 发现深度、网段范围没配置。
二、H3C 交换机完整 SNMP 配置（Comware V5/V7 通用，S5500 V5、S5120/S5560 V7 一套命令）
1. 基础 SNMP 配置（只读团体，MSRM 只需要读权限，不要开读写）
登录交换机 system 视图：
bash
运行
# 1. 开启SNMP代理（所有交换机必敲）
snmp-agent
snmp-agent community read Public@2026 # 自定义只读团体名，不要用默认public，复杂度提高
# 2. 允许读取设备接口、LLDP、流量、CPU内存MIB（关键，缺了读不到链路和流量）
snmp-agent sys-info version all
# 3. 配置设备标识，拓扑里方便区分设备名称
snmp-agent sys-info location 1F机房-接入S5120-01
snmp-agent sys-info contact 运维XXX
# 4. 允许内网服务器（MSRM3主机IP）访问SNMP，安全限制
acl number 2000
rule permit source 192.168.1.100 0 # 替换成你MSRM3服务器IP
snmp-agent acl 2000

2. 必开 LLDP（拓扑自动连线核心！不开启只能扫到单台设备，没有线缆链路）
bash
运行
# 全局开启LLDP
lldp enable
# 所有接口开启LLDP（批量配置，不用逐个口敲）
interface range GigabitEthernet 1/0/1 to GigabitEthernet 1/0/48
lldp enable
# V7框式交换机万兆口同理：interface range Ten-GigabitEthernet 1/0/1 to 1/0/8

3. 校验 SNMP 配置是否生效（你要重点看的 display 命令）
bash
运行
# 查看SNMP基础信息，确认版本、团体、ACL
display snmp-agent system-info
display snmp-agent community
display snmp-agent acl

# 验证LLDP邻居（能看到上下联交换机=链路可识别）
display lldp neighbor brief

校验关键点：
snmp-agent community read 后面字符串，就是 MSRM 里要填的团体名，大小写敏感；
ACL 必须放行 MSRM 服务器 IP，否则 MSRM 发包被交换机拦截，设备扫不到；
display lldp neighbor brief 能打印出核心 / 接入邻居，链路才能自动绘制。
补充老设备 S5500 V5 注意点
V5 命令和 V7 基本一致，仅接口命名略有区别，LLDP、SNMP 命令通用，无需改配置逻辑。
三、MSRM3 软件端分步配置（解决扫不全、无流量、拓扑不完整）
步骤 1：新建扫描任务，配置网段与发现深度
打开 MSRM3 → 左侧【网络发现】→ 新建发现任务
扫描网段：填写全网所有业务网段（核心、接入管理 VLAN 全部写进去，比如 192.168.1.0/24、192.168.2.0/24），只填核心 IP 只会扫单台设备，无法递归发现下联；
SNMP 设置：
SNMP 版本：v2c
只读共同体：和交换机snmp-agent community read完全一致（大小写不能错）
超时：3000ms，重试次数 2；
发现深度：建议填 5（你核心 + 多层接入，深度 3 经常漏末端交换机）；
扫描协议勾选：SNMP、LLDP、ARP（三个全勾，ARP 补 LLDP 识别不到的终端）；
保存任务，点击【立即扫描】。
步骤 2：扫描不全接入交换机排查方案
接入交换机没开 LLDP → 执行上面 LLDP 配置；
接入交换机 SNMP 团体名和 MSRM 填写不一致；
交换机 ACL 拦截 MSRM 服务器 IP → 删除 / 修改 acl 放行；
接入管理地址不在扫描网段内 → 补充网段到扫描任务；
交换机关闭 SNMP 代理 → 重新输入snmp-agent开启。

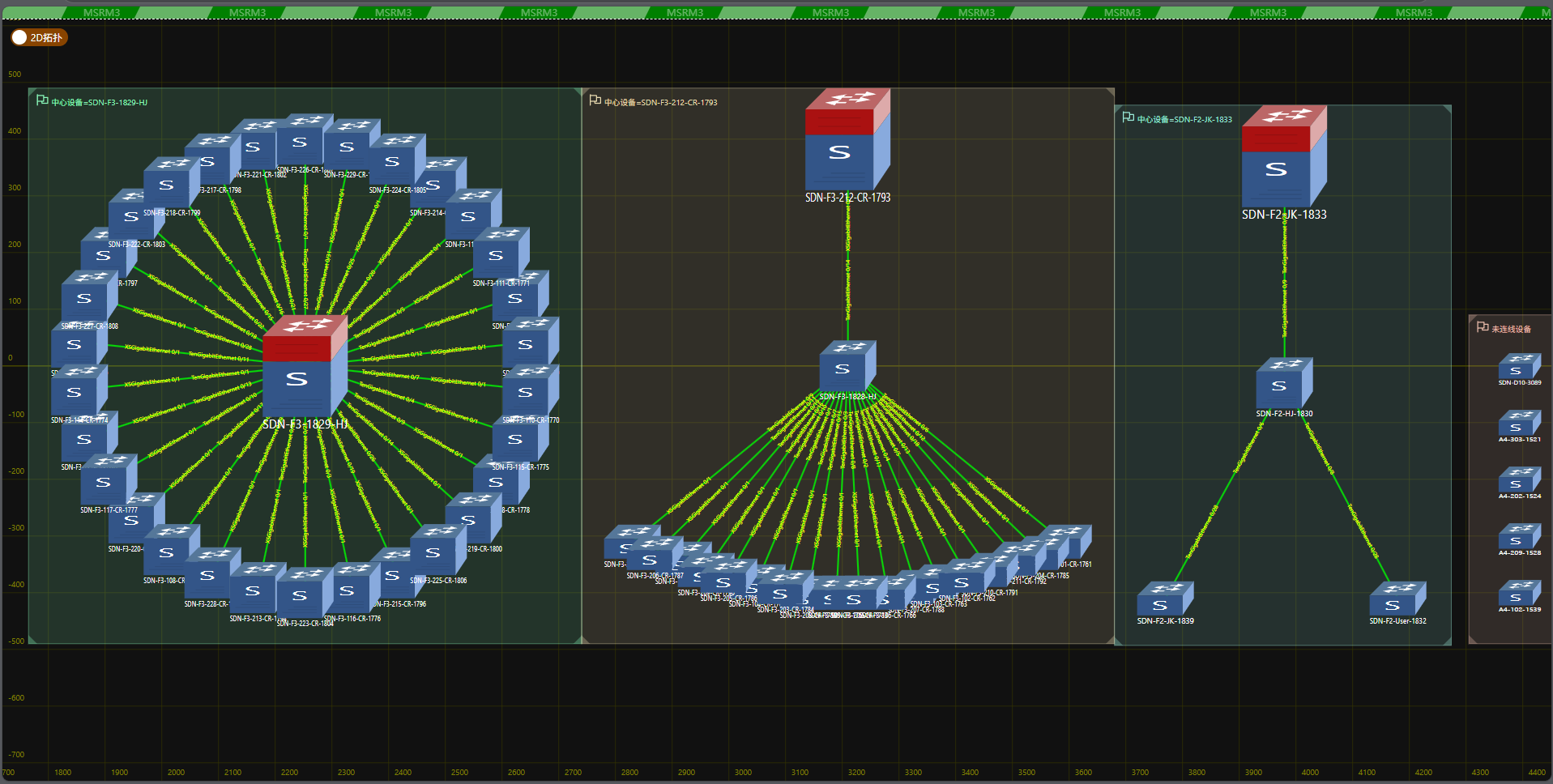

步骤 3：自动生成动态拓扑图
扫描完成后，顶部菜单【拓扑】→【自动生成拓扑】；
生成规则选择：基于 LLDP 链路优先（最准确，区分交换机互联、下联 PC）；
布局选择：层级布局（核心在上，接入分层摆放，和机房架构匹配）；
自动过滤终端 PC / 服务器，只保留网络设备（过滤规则：设备型号匹配 S5120/S5560/S5500）。
四、拓扑图显示实时端口流量、设备状态配置
1. 线缆显示实时带宽 / 流量
拓扑界面右键空白处 → 【拓扑设置】→【链路显示】
勾选：
链路实时流入 / 流出带宽
链路利用率百分比
流量刷新周期：10 秒（实时动态刷新）
单位选择 Mbps，线缆颜色自动区分负载：绿色低负载、黄色预警、红色拥塞。
2. 设备实时状态监控（CPU、内存、在线离线）
拓扑设置→【设备显示】，勾选：
设备在线状态（离线设备灰色标红）
CPU 使用率、内存使用率标签；
右键单台交换机 → 【监控面板】，可单独查看每个端口实时流量曲线。
3. 补充：流量不显示常见原因
交换机未配置完整 SNMP，无法读取 ifSpeed、ifInOctets 流量 MIB；
MSRM 扫描任务未开启端口性能采集；
修复：编辑扫描任务，勾选【采集接口性能指标】，重新全量扫描一次。
五、完整落地避坑总结
所有交换机统一团体名，不要核心和接入用不同字符串，增加维护成本；
LLDP 必须全局 + 所有接口开启，这是自动画链路的核心，只靠 SNMP 无法识别线缆连接；
ACL 限制 SNMP 访问，只放行 MSRM 服务器 IP，避免安全风险；
扫描网段全覆盖所有交换机管理 IP，发现深度 5 适配多层接入架构；
每次新增交换机，先配置 SNMP+LLDP，再在 MSRM 重新执行一次全网扫描，拓扑自动更新；
动态拓扑支持导出图片 / 报表，设备离线、端口拥塞会自动告警，满足领导可视化需求，替代静态 Visio 图纸。
六、极简复制版交换机配置模板（直接粘贴使用）
bash
运行
system-view
snmp-agent
snmp-agent community read Net@2026
snmp-agent sys-info version all
acl number 2000
rule permit source 192.168.1.100 0
snmp-agent acl 2000
lldp enable
interface range GigabitEthernet 1/0/1 to GigabitEthernet 1/0/48
lldp enable

替换两处：团体名Net@2026、MSRM 服务器 IP 192.168.1.100。
