交换机6805+不同vlan互通

确定下网关在什么设备上面，以在汇聚交换机上为例：在汇聚交换机创建5个vlanif接口，分别配置5个vlanif的IP地址（IP地址与终端地址同一网段）作为终端网关，终端电脑网关设置成vlanif接口IP地址。

一、先理清你的现状
汇聚 S6805：配置了 Vlanif 三层网关（5 个业务 VLAN，每个 VLAN 对应独立网段）
接入交换机：划分了新业务 VLAN，终端只能和同 VLAN 网关互通，无法访问另外 4 个 VLAN 网段
核心原理：三层互通依靠三层接口 + 路由，S6805 作为三层网关，天然具备 VLAN 间转发能力，不通只存在 4 类原因：
接入交换机 trunk 放行不全；
汇聚未创建对应 Vlanif 三层接口；
安全策略 / ACL 拦截跨 VLAN 流量；
终端网关配置错误、路由缺失。
二、分场景完整配置与排查
场景 1：所有 VLAN 三层网关全部在 S6805 汇聚（最常用）
假设：
汇聚已有业务 VLAN：VLAN10 (10.0.10.0/24)、VLAN20、VLAN30、VLAN40、VLAN50
接入新增业务 VLAN：VLAN100 (10.0.100.0/24)
1）汇聚交换机 S6805 配置
bash
运行
# 1. 创建新增业务VLAN
vlan 100
quit

# 2. 配置三层VLANIF网关（必须，否则无法三层转发）
interface Vlan-interface 100
ip address 10.0.100.1 255.255.255.0
quit

# 3. 对接接入的上联Trunk口，放行所有业务VLAN
interface Ten-GigabitEthernet 1/0/1
port link-type trunk
# 放行全部业务VLAN，不要只放当前VLAN
port trunk permit vlan 10 20 30 40 50 100
quit

# 4. 检查是否有ACL阻断跨VLAN（常见坑）
# 全局/接口下如果配置ACL deny 不同网段，直接删除或放行
display acl all
display interface Vlan-interface all | include packet-filter
# 若存在包过滤，添加放行规则：
acl number 3000
rule permit ip source any destination any
interface Vlan-interface 100
packet-filter inbound acl 3000

S6805 开启 ip forwarding 后，所有本地 Vlanif 网段自动生成直连路由，默认全部互通，不需要额外静态路由。
bash
运行
# 确认三层转发开启
ip forwarding

2）接入交换机配置
接入只做二层透传，无需三层网关
bash
运行
# 创建本地VLAN
vlan 100
quit

# 下联终端access口
interface GigabitEthernet 1/0/1 to 1/0/24
port link-type access
port access vlan 100
quit

# 上联汇聚Trunk，放行所有业务VLAN（关键！只放100就只能同VLAN通）
interface GigabitEthernet 1/0/25
port link-type trunk
port trunk permit vlan 10 20 30 40 50 100
quit

3）终端侧配置（必查）
终端网关填写本 VLAN 对应的 Vlanif 地址（例：VLAN100 终端网关 10.0.100.1）
网关写错会出现：同 VLAN 通、跨 VLAN 完全不通；
不用手动添加静态路由，网关 S6805 自动转发跨网段流量。
三、场景 2：接入 VLAN 网关不在 S6805（网关在其他设备）
如果新增 VLAN 三层网关不在 S6805，需要配置静态路由实现互通：
示例：VLAN100 网关 10.0.100.2，对接接入互联地址 10.0.0.0/30
bash
运行
# S6805添加静态路由指向接入三层设备
ip route-static 10.0.100.0 255.255.255.0 10.0.0.2

# 对端三层设备回程路由指回S6805所有业务网段
ip route-static 10.0.10.0 255.255.255.0 10.0.0.1
ip route-static 10.0.20.0 255.255.255.0 10.0.0.1
ip route-static 10.0.30.0 255.255.255.0 10.0.0.1
ip route-static 10.0.40.0 255.255.255.0 10.0.0.1
ip route-static 10.0.50.0 255.255.255.0 10.0.0.1

四、高频不通故障点排查（按顺序检查）
1. Trunk 放行 VLAN 不全（最高发）
接入上联只允许本地业务 VLAN，其他 5 个 VLAN 流量被丢弃
bash
运行
# 汇聚、接入两端都执行查看
display interface GigabitEthernet 1/0/24 trunk
# 输出里必须包含全部业务VLAN

2. 缺少 Vlanif 三层接口
只创建 VLAN，没配置 interface Vlan-interface X，无三层网关无法转发跨 VLAN 流量
bash
运行
display ip interface brief
# 检查对应VLAN是否有IP地址

3. ACL / 包过滤拦截跨网段
汇聚 Vlanif 接口、上联 trunk 口配置了 ACL 拒绝其他网段访问
bash
运行
display interface Vlan-interface X packet-filter
display interface Ten-GigabitEthernet X/X/X packet-filter

4. 终端网关错误
终端填错网关，只能广播通同网段，跨三层无法转发
5. 开启端口隔离 / 私有 VLAN
接入交换机配置了 port-isolate group，同交换机不同 VLAN 隔离互通
bash
运行
display port-isolate group
# 如需互通删除隔离组配置
undo port-isolate enable

6. 安全组 / 策略模板（iMC 下发场景）
如果是 iMC EIA 纳管，检查安全策略是否限制各 VLAN 互访。
五、验证互通命令
bash
运行
# 1. 查看直连路由，确认所有VLAN网段存在
display ip routing-table protocol direct

# 2. 在汇聚测试跨VLAN连通性
ping -a 10.0.10.1 10.0.100.1
ping -a 10.0.20.1 10.0.100.1

# 3. 查看接口丢包，判断是否trunk丢弃
display interface brief packet-statistics

# 4. 跟踪跨VLAN转发路径
tracert 对端网段IP

六、极简总结
所有业务 VLAN 网关统一在 S6805：只需补全 Vlanif 三层接口 + 两端 Trunk 放行全部 VLAN，默认全部互通；
网关不在汇聚：双向互指静态路由；
不通优先查 Trunk 允许列表、Vlanif 三层接口、ACL 包过滤、终端网关。

这个问题大概率就是接入终端的网关配置有问题，或者，汇聚到接入之前没有放通vlan。

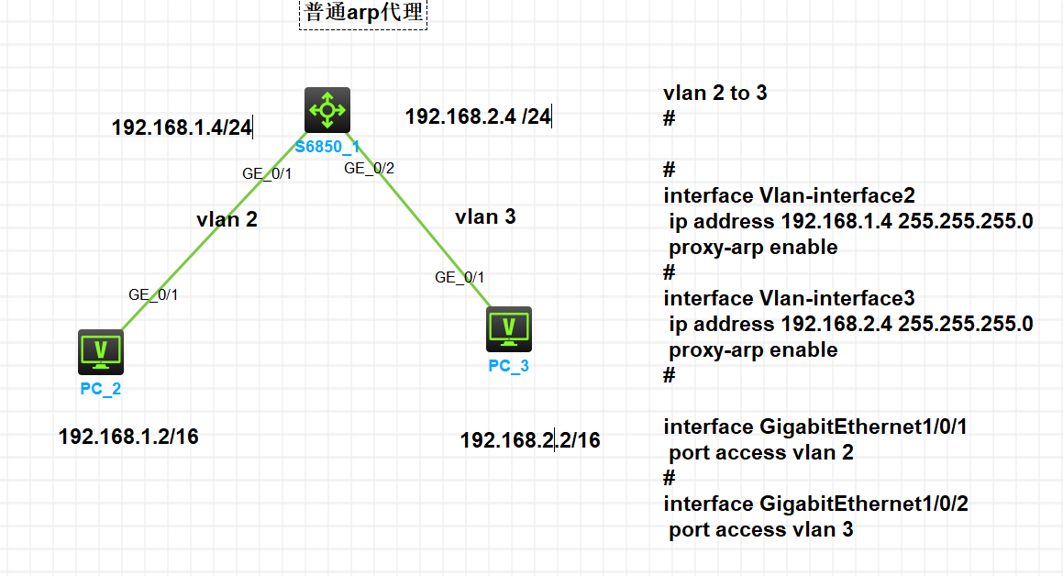

VLAN-intf接口下开启ARP代理
