防火墙RBM+VRRP+NQA如何联动？

防火墙 RBM+VRRP+NQA 完整联动方案（解决上联 SW 断后 RBM 不切换问题）
一、故障根因
当前仅监控防火墙本地物理接口，上联交换机 SW 链路断开时：
防火墙自身端口 UP（光模块 / 网线没拔，仅上层线路断），本地接口无 Down 事件，RBM/VRRP 不会感知远端故障，因此不执行主备切换。
必须引入 NQA 链路质量探测，联动 VRRP 优先级、联动 RBM 备份组状态，实现远端链路故障触发切换。
拓扑梳理

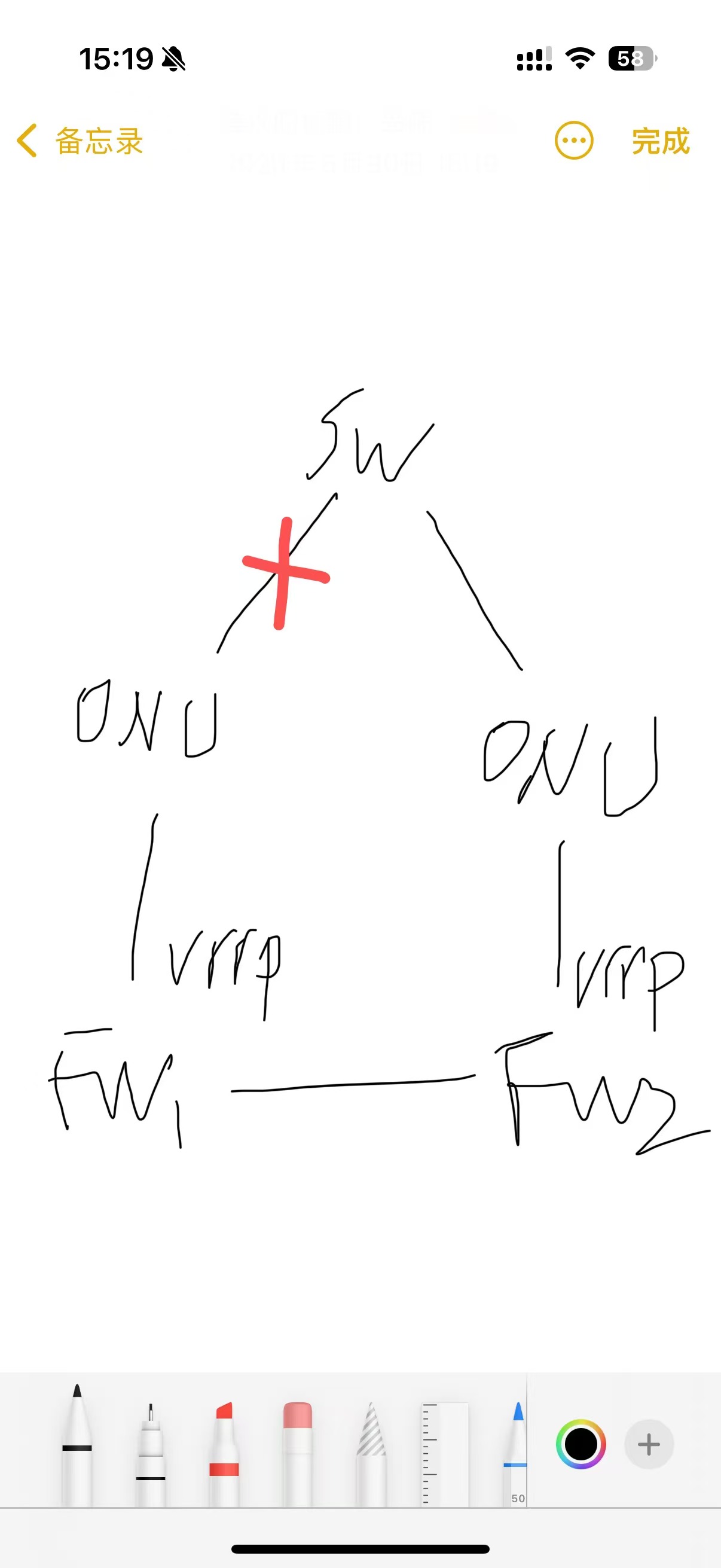

ONU → SW → FW1/FW2（RBM 双机，下联 VRRP 做内网网关，上联接 SW）
FW1 与 FW2 互联 RBM 心跳链路；上联 SW 单点故障 / 上联链路中断，FW 端口不变 DOWN，原生 RBM 无法切换。
二、整体联动逻辑
NQA 探测：两台防火墙分别探测上联对端网关 / 公网固定 IP，持续检测上行链路可达性；
NQA 联动 VRRP：探测失败自动降低本地 VRRP 优先级，让对端抢占 Master；
VRRP 联动 RBM：VRRP 主备切换同步通知 RBM 备份组，完成会话表、VPN、路由整机切换；
本地接口 Down、NQA 探测失败两类故障，均可触发完整主备切换。
三、完整配置（H3C SecPath V7 通用，FW1 主、FW2 备）
1. FW1（主防火墙）
bash
运行
# 1. 配置NQA ICMP探测上联网关（SW/上层网关IP 10.0.0.1）
nqa entry admin test
type icmp-echo
destination ip 10.0.0.1
frequency 1000
reaction 1 checked-element probe-fail threshold-type consecutive 3 action-type trigger-only
quit
# 开启NQA探测
nqa schedule admin test start-time now lifetime forever

# 2. 创建VRRP备份组（内网网关192.168.1.254）
interface Vlan-interface 10
ip address 192.168.1.1 255.255.255.0
vrrp vrid 1 virtual-ip 192.168.1.254
vrrp vrid 1 priority 120
# NQA绑定VRRP，探测失败优先级降40，低于备机100
vrrp vrid 1 track nqa admin test reduced 40
quit

# 3. RBM双机备份基础配置
rbm backup-group 1
rbm peer ip 192.168.2.2 # 对端FW2心跳互联地址
rbm track vrrp vrid 1 # 核心：VRRP状态联动RBM
rbm session enable
rbm vpn enable
quit
# 开启RBM整机会话备份
rbm switch-mode inter-chassis

2. FW2（备防火墙）
bash
运行
# 1. 同NQA探测上联网关
nqa entry admin test
type icmp-echo
destination ip 10.0.0.1
frequency 1000
reaction 1 checked-element probe-fail threshold-type consecutive 3 action-type trigger-only
quit
nqa schedule admin test start-time now lifetime forever

# 2. VRRP备机基础优先级100
interface Vlan-interface 10
ip address 192.168.1.2 255.255.255.0
vrrp vrid 1 virtual-ip 192.168.1.254
vrrp vrid 1 priority 100
vrrp vrid 1 track nqa admin test reduced 40
quit

# 3. RBM备份组，跟踪VRRP
rbm backup-group 1
rbm peer ip 192.168.2.1
rbm track vrrp vrid 1
rbm session enable
rbm vpn enable
quit
rbm switch-mode inter-chassis

四、关键联动要点说明
1. 三层联动链条
上联断 → NQA 探测连续 3 次失败 → VRRP 优先级降低 → VRRP 切换 Master/Slave → rbm track vrrp 感知 VRRP 变化 → RBM 整机切换流量至备机，同步会话、VPN、路由表。
2. 除 NQA 外补充优化（可选增强）
接口 Track（本地故障兜底）
上联物理接口本地故障直接 Down，无需等待 NQA，快速切换：
plaintext
interface GigabitEthernet 0/0 # 上联SW接口
vrrp vrid 1 track interface GigabitEthernet 0/0 reduced 50

探测目标选择建议
优先探测上层网关 IP，不要探测运营商公网 IP；若上联交换机宕机，网关直接不可达，精准触发切换。
NQA 探测参数调优
frequency 1000 1 秒探测一次，连续 3 次失败判定链路故障，切换延迟约 3 秒，兼顾收敛速度与误判。
3. 为什么只做 RBM+VRRP 不行？
rbm track vrrp 只能跟踪 VRRP 自身状态；VRRP 默认仅跟踪本地接口，无法感知接口 UP、上层链路中断这种远端故障，必须叠加 NQA 做三层可达性探测。
五、故障切换验证命令
bash
运行
# 查看NQA探测状态，Probe-fail=0正常，非0代表链路故障
display nqa entry admin test

# 查看VRRP状态、当前优先级
display vrrp brief

# 查看RBM备份组状态、跟踪对象
display rbm backup-group verbose

六、极简总结
必须新增 NQA ICMP 探测上联网关，弥补接口 track 无法感知远端断链的缺陷；
VRRP 绑定 track nqa，链路故障自动下调优先级，完成 VRRP 切换；
RBM 备份组配置 rbm track vrrp vrid X，将 VRRP 主备状态同步给整机 RBM；
叠加接口 track 做本地端口故障快速切换，NQA 做远端上联故障切换，两套机制互补，实现全场景故障 RBM 自动切换。

组网不规范吧，你防火墙最多只能探测到本身直连接口的链路状态，无法探测ONU上行接口状态，防火墙RBM+VRRP是解决设备级别的故障，如果你想解决链路级别的故障，需要调整优化组网，【同时需要防火墙对端设备支持端口联动功能】，如果对端设备上行接口DOWN，不将对应的联动组里面的(下行)成员端口DOWN掉，那你FW1永远切换不到FW2上面去

NQA里配icmp echo，track关联NQA，RBM里再关联TRACK就好了，已亲测。评论区里的ai回复就算了吧
