H5560EI交换机vlan互访不通

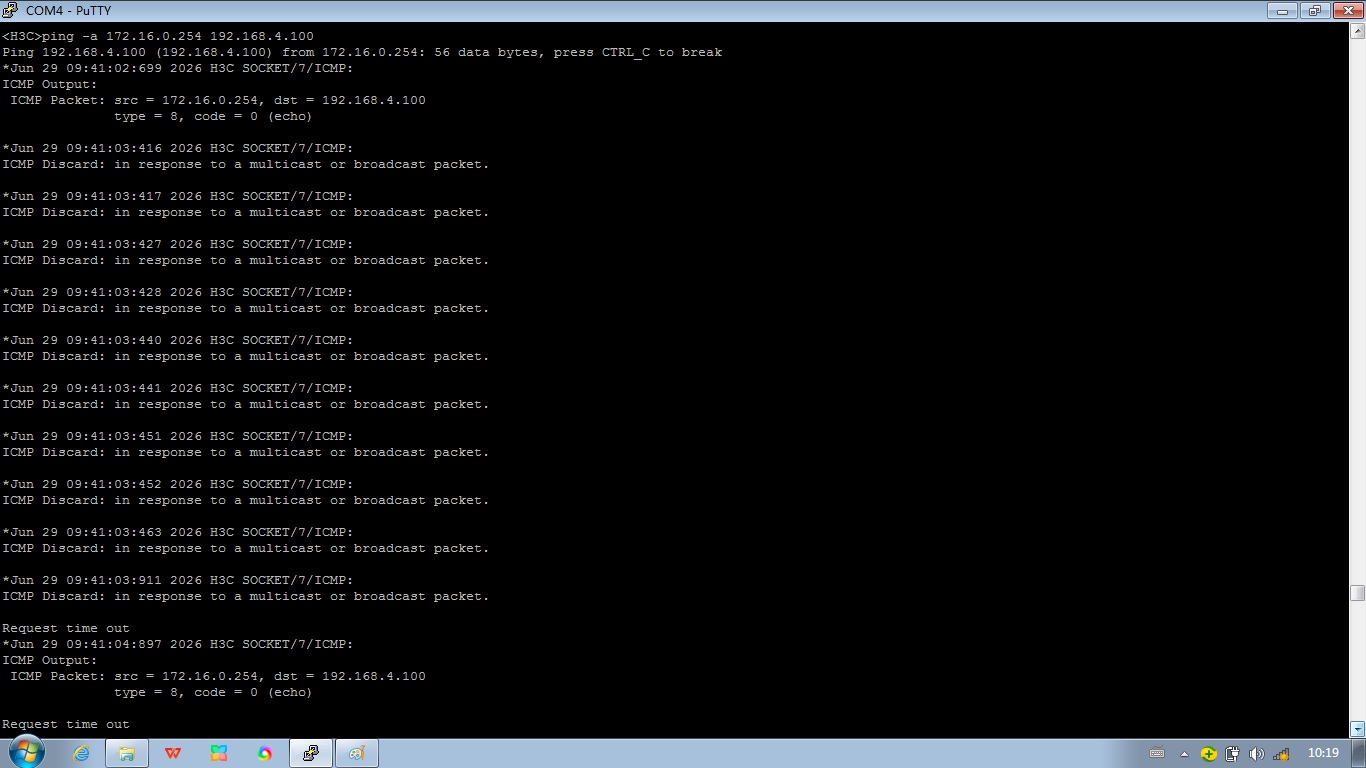

前面六条都没问题，这个问题我已经弄了几天了，每七条抓包分析是不是还要下载安装wireshark软件，抓包分析能说具体一点吗？以下图片是昨天截图的

你这个现象里有个关键信号：交换机自己 ping -a vlan-if10 x.x.x.x都超时、tracert也出不去，但 MAC/ARP/FIB 都正常、VLAN 内部又通——这说明不是终端防火墙问题（那种 Windows 防火墙可以排除了），问题锁定在交换机自身的三层转发路径上。
S5560-EI 是 Comware V7，"部分通、部分不通 + 交换机带源都超时" 这个组合，按概率从高到低给你拆：
🎯 最可能根因一：DHCP 下发参数不一致（"部分通"的元凶）
你说 DHCP 也在交换机上，重点查不同 VLAN 的 DHCP 地址池里网关、掩码是不是都配对了：
display dhcp server ip-in-use all ; 看已分配 IP
display dhcp server pool [pool名] ; 看每个池子的 gateway-list / mask / dns
典型踩坑：
某个池子 gateway-list填错成了别的 VLAN 的网关 → 那批终端跨 VLAN 时走了错误网关，自然不通
掩码不一致：比如 VLAN10 是 /24、VLAN20 某个池子手滑写成 /16 → 终端判断"对方是不是同网段"会错，ICMP 不走网关走 ARP，跨 VLAN 又 ARP 不到，就超时
部分终端是静态 IP，网关填错 → 也会造成"大部分不通、少数通"
💡 "部分通部分不通" + "交换机带源都超时" 其实还能反推：交换机带源 ping 是从 vlan-if 出的，如果 vlan-if 本身没问题，那回程的 ARP/二层可能没回来——先确认你带源 ping 的目标，终端那边 ARP 能不能学到交换机 vlan-if 的 MAC。
🔍 根因二：端口隔离 / PVLAN（S5560 头号坑）
知了社区明确点过：S5560 开了 port-isolate或私有 VLAN，同 VLAN 都未必通，跨 VLAN 更不用说。但你 VLAN 内通，所以重点查下联是不是还有二层交换机、那些"不通的设备"是不是被隔离了。
display port-isolate interface ; 看哪些口开了隔离
display pvlan configuration ; 看私有 VLAN
如果下联还有 SMB 交换机，那边开了隔离也会导致"部分设备"跨 VLAN 回不来。
🔍 根因三：uRPF 或 vlan-interface 下的 packet-filter
S5560-EI 默认没开 uRPF，但如果你之前做过安全加固，可能在全局或接口下开了：
display current-configuration | include urpf
display current-configuration interface Vlan-interface xx | include packet-filter
ip urpf strict开了的话，回程路径校验不通过就会丢包，现象就是"去有回无"，交换机带源 ping 也超时
vlan-interface 下挂了 packet-filter漏掉了 ICMP 或某些源网段 → 部分通部分不通也对得上
🔍 根因四：下联还有二层、trunk 没全放通
如果"不通的那批设备"恰好都在某台下联二层交换机上，查那台的上联 trunk：
display port vlan interface GigabitEthernet 1/0/x ; 看 trunk 放通了哪些 VLAN
故障5就是这个：VLAN10/20 通、VLAN30 不通 → trunk 没放通 VLAN30。但你描述是"VLAN 间大部分不通、少部分通"，更像是多个 VLAN 里有部分终端路径异常，所以下联 trunk 只放通了部分 VLAN 也能对上。
🔍 根因五：ARP 代理 / 限速 / 抑制（S5560 特有）
提的：接口下开了 arp-proxy、arp rate-limit、arp-suppress会导致三层 ping 怪异：
display current-configuration interface Vlan-interface xx | include arp
特别是如果之前为了省 ARP 表项开过 arp suppress或 arp-proxy enable，跨 VLAN 回包可能被拦。
给你的定位顺序（5 分钟走完）
# 1. 先确认 vlan-if 都是 up/up
display ip interface brief | include Vlan-

# 2. 查 DHCP 池网关/掩码是否和 vlan-if 对齐
display dhcp server pool all

# 3. 查端口隔离 / pvlan
display port-isolate interface
display pvlan configuration

# 4. 查 uRPF 和 vlan-if 下 packet-filter
display current-configuration | include urpf
display current-configuration | include packet-filter.*Vlan

# 5. 交换机带源 ping 某台"不通的终端"时，在交换机上同时 display arp 看有没有学到终端 ARP
# 如果 ARP 有但 ping 还是超时 → 三层转发被拦（uRPF / ACL / hardware-resource 问题）
# 如果 ARP 都学不到 → 二层回程断了（trunk / 隔离 / 下联拓扑）
⚠️ 一个 S5560-EI 特有坑顺手提：hardware-resource模式如果改过（比如切到 l3-gateway/ l3-max之类），老版本固件会有表项异常，R1119 之后修过一些。你如果版本比较老（display version看），可以考虑升一下，但先排配置。

核心前置现象梳理
同 VLAN 内互通正常 → 二层转发无问题；
三层 VLANIF 网关、ARP、MAC、FIB 表项全部完整；
交换机本机带源 ping/tracert 跨 VLAN 全部超时；
少数终端能跨 VLAN 互通，大部分不行；
网关、DHCP 都部署在这台 S5560EI 交换机上。
一、最高概率根因（按排查优先级排序）
1. 全局 / 接口 ACL 阻断三层跨 VLAN 流量（最常见）
S5560EI 支持全局 ACL、VLANIF 接口 inbound/outbound ACL，仅放通了少量终端 IP 段，其余网段被 deny。
典型特征：
少数 IP 匹配 permit 规则能互通，其余全部阻断；
交换机本机三层转发被 ACL 拦截，带源 ping 直接超时；
排查命令：
bash
运行
# 查看全局下发ACL
display packet-filter global
# 查看所有三层VLANIF接口入/出方向ACL
display packet-filter interface Vlan-interface all
# 查看ACL完整规则，检查是否大量deny
display acl all

修复：
删除限制跨网段的 deny 规则，或新增允许所有内网业务网段：
bash
运行
acl number 3000
rule permit source 192.168.1.0 0.0.0.255 destination 192.168.2.0 0.0.0.255
packet-filter 3000 inbound interface Vlan-interface X

2. 开启了 IRF / 堆叠、MSTP 环路保护、ACL 全局下发，硬件转发异常
S5560-EI 硬件三层转发芯片故障 / 表项下发异常：
ARP/FIB 控制平面显示正常，但 ASIC 硬件无转发条目；
交换机 CPU 软件转发被拦截，所以本机 ping 不通，少量流量走特殊路径放行；
校验：
关闭硬件加速强制 CPU 转发测试，临时验证是否硬件问题：
bash
运行
system-view
undo hardware fast-forward

修改后重新跨 VLAN ping，通了就是硬件转发表下发异常，解决方案：升级交换机固件、重启设备重置芯片。
3. 端口安全 / IP Source Guard IPSG 绑定导致跨 VLAN 阻断
接入端口配置了静态 IP+MAC 绑定，仅绑定的终端允许三层转发，未做绑定的终端三层流量丢弃，二层同 VLAN 不受影响。
现象完全匹配你的故障：
同 VLAN 能通，跨 VLAN 只有做了 IPSG 绑定的设备互通，其余全部不通；交换机三层转发校验绑定条目，无绑定直接丢弃跨网段报文。
排查命令：
bash
运行
# 查看全局IPSG是否开启
display ip source binding
display ip source guard interface GigabitEthernet all

修复：
不需要管控的端口关闭 IPSG，批量补充所有合法终端 IP-MAC 绑定。
4. VLANIF 接口下配置了arp anti-attack check gateway-arp/ARP 校验拦截跨网段
网关 ARP 防护、ARP 限速、ARP 报文校验开启后，部分终端 ARP 应答被交换机丢弃，三层路由无法完成转发。
bash
运行
# 查看ARP防攻击配置
display arp anti-attack configuration
# 临时关闭测试
interface Vlan-interface all
undo arp anti-attack check gateway-arp

5. 全局安全功能：端口隔离、用户隔离、isolate-user-vlan 隔离三层流量
isolate-user-vlan 隔离型 VLAN，Secondary VLAN 之间默认三层阻断，仅能和 Primary 互通；
全局user-isolation enable用户隔离，同交换机不同 VLAN 终端三层互访拦截；
bash
运行
display isolate-user-vlan
display user-isolation configuration

6. 防火墙功能 / ACL 包过滤全局下发拦截三层流量
部分 S5560EI 版本支持微型防火墙策略，全局 packet-filter 下发后阻断跨 VLAN 流量，仅少量 IP 白名单放行。
二、分层标准化排查步骤（现场直接执行）
步骤 1：先排查 ACL 包过滤（90% 故障出处）
检查全局 packet-filter、所有 Vlan-interface 出入方向 ACL；
清空测试：undo packet-filter all 临时删除所有包过滤，测试跨 VLAN 是否互通，通则说明 ACL 限制问题。
步骤 2：排查 IP Source Guard、端口安全
查看接入端口 IPSG 绑定条目，未绑定终端三层被拦截；
临时关闭接口 IPSG：undo ip source guard 测试。
步骤 3：隔离类功能排查
isolate-user-vlan、user-isolation 端口隔离、PVLAN 私有 VLAN，这类功能会隔离跨 VLAN 三层流量。
步骤 4：硬件转发故障校验
关闭硬件快速转发，强制 CPU 软件转发，若能互通，为芯片表项下发 BUG，升级固件 / 重启交换机解决。
步骤 5：ARP 防攻击校验
关闭网关 ARP 校验、ARP 限速，排除 ARP 应答报文丢弃导致三层断流。
三、关键现象解释：为什么 ARP/FIB/MAC 表正常但不通？
ARP、FIB、MAC 表是控制平面软件表，交换机 CPU 能学习到；
但跨 VLAN 转发依靠ASIC 硬件芯片，ACL、IPSG、隔离、硬件 BUG 都会在硬件层面直接丢弃报文，不会删除软件表项，因此查表全部正常，流量实际被丢弃。
同时交换机本机三层 ping 属于 CPU 转发，若全局 ACL / 硬件转发异常，本机带源 ping 直接超时，和你现场现象完全吻合。
四、快速应急验证命令（定位故障范围）
临时清空所有 ACL 包过滤
bash
运行
system-view
undo packet-filter global
interface Vlan-interface all
undo packet-filter inbound
undo packet-filter outbound

临时关闭 IPSG
bash
运行
interface GigabitEthernet 1/0/1 to GigabitEthernet 1/0/48
undo ip source guard

关闭硬件快速转发测试
bash
运行
undo hardware fast-forward

每执行一组测试一次跨 VLAN 互访，执行后恢复正常即为对应功能导致的阻断。
五、补充总结故障特征匹配
你的场景「大部分不通、少数能通」只有 ACL 白名单、IPSG 静态绑定两个功能会产生该现象：
ACL：仅规则内 IP 允许跨 VLAN，其余 deny；
IPSG：仅做了 IP-MAC 绑定的终端允许三层转发，未绑定全部阻断；
优先排查这两项即可快速定位问题。

我有个大胆的想法，你如果到自己网关跟跨段网关都是正常的。证明路由跟配置都没问题。但是到跨段就有问题，有可能是stp的问题。全局不是统一的mstp或者rstp。导致转发有问题。
