irf突然分裂

心跳线物理连接是否正常

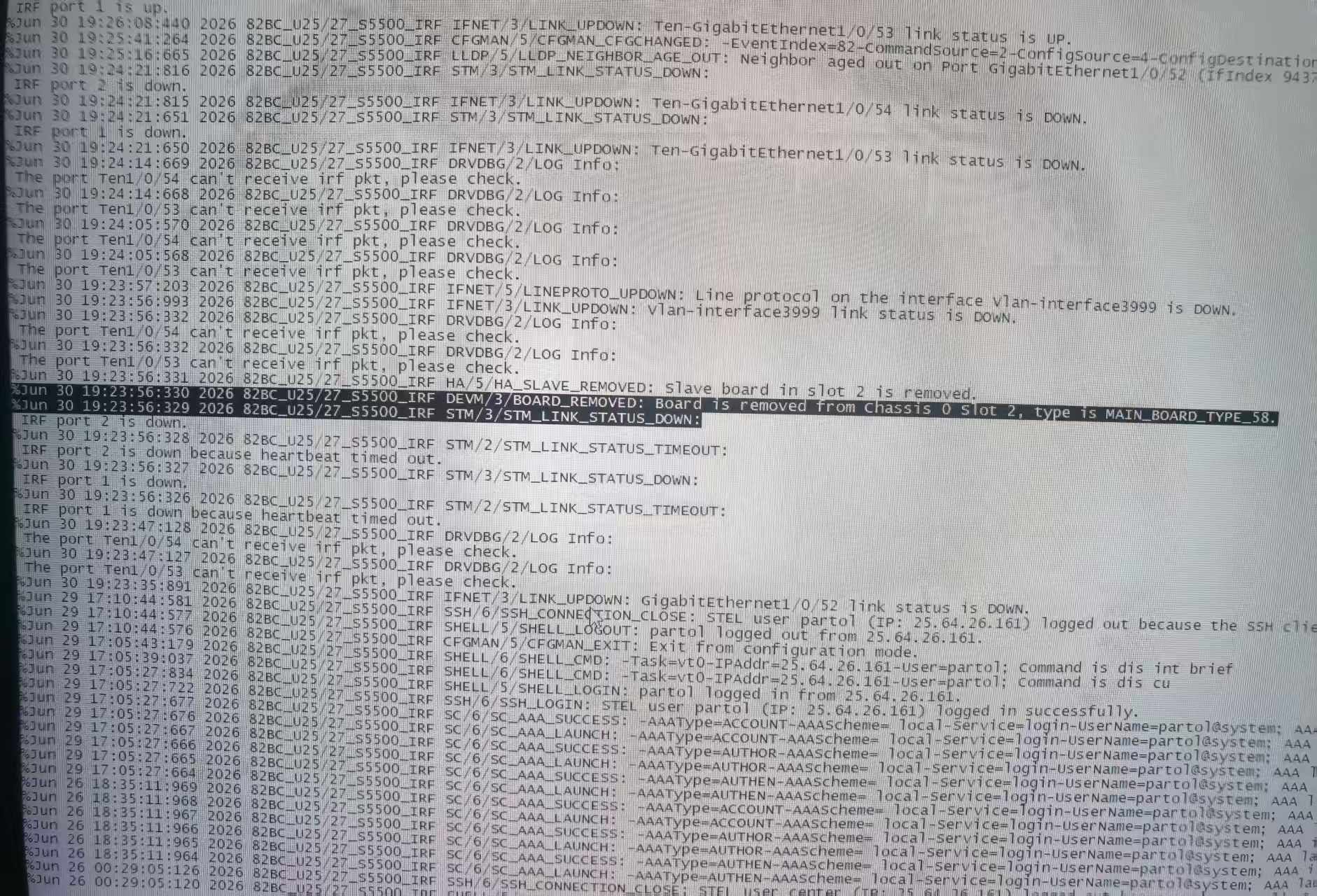

一、日志核心故障点提取（根因直接可见）
1. 主控板卡物理移除（最直接诱因）
plaintext
HA/5_HA_SLAVE_REMOVED: slave board in slot 2 is removed.
DEVM/3/BOARD_REMOVED: Board is removed from Chassis 0 slot 2, type is MAIN_BOARD_TYPE_58

slot2 备主控板被检测到物理拔出 / 掉电，设备直接判定从机离线。
2. IRF 互联链路心跳超时、链路 Down，IRF 分裂
plaintext
STM/2/STM_LINK_STATUS_TIMEOUT: IRF port 1 is down because heartbeat timed out.
STM/3/STM_LINK_STATUS_DOWN
Ten-GigabitEthernet1/0/53、1/0/54 两条IRF物理口反复UP/DOWN最终DOWN

IRF 堆叠链路心跳中断，IRF 组直接分裂为两台独立设备：
Chassis0 slot1：原主设备
Chassis0 slot2：原从主控板离线，堆叠通道失效
3. 衍生报错：can't receive irf pkt
所有DRVDBG/2 LOG Info: The port Ten1/0/xx can't receive irf pkt是IRF 链路断开后的次生日志，不是根因 —— 收不到 IRF 报文是链路 Down 导致的结果，而非故障原因。
4. 三层业务连带故障
Vlan-interface3999 Line protocol DOWN：IRF 分裂后，跨堆叠三层接口协议断开，业务中断。
二、故障发生逻辑时序
slot2 备主控出现硬件掉电 / 松脱 / 故障，系统上报板卡移除；
IRF 堆叠使用的 1/0/53、1/0/54 互联链路心跳无响应，触发heartbeat timed out；
IRF 堆叠通道状态 DOWN，IRF 系统分裂成两台独立交换机；
所有 IRF 物理口无法收发堆叠报文，持续打印can't receive irf pkt；
跨堆叠三层 VLANIF 协议 Down，上层业务断流。
三、分步排查修复（H3C S5500 IRF）
步骤 1：检查 slot2 备主控硬件状态（根因排查）
现场查看 slot2 主控板：
是否人为拔板、机箱断电、电源线松动；
板卡指示灯：RUN/ALARM 灯是否告警、是否完全插紧卡槽；
远程登录现有主设备，查看板卡信息：
bash
运行
display device
display device manuinfo slot 2

若 slot2 显示Absent：板卡未在位，重新插拔 / 更换主控；
若显示Fault：主控硬件损坏，需更换同型号主控（MAIN_BOARD_TYPE_58）。
步骤 2：检查 IRF 堆叠互联链路（1/0/53、1/0/54 万兆口）
确认两条 IRF 堆叠光纤 / 光模块完好：
bash
运行
display interface Ten-GigabitEthernet 1/0/53
display interface Ten-GigabitEthernet 1/0/54
display transceiver diagnosis Ten1/0/53
display transceiver diagnosis Ten1/0/54

检查 IRF 端口配置完整性：
bash
运行
display irf configuration

确认两个万兆口都已绑定 IRF-Port，未被 shutdown、无错配。
链路修复操作：更换光模块、光纤，重新插紧光口，确保两条 IRF 链路同时 UP（IRF 冗余链路避免单链路故障分裂）。
步骤 3：IRF 堆叠重建操作
恢复 slot2 主控板在位、上电正常；
两条 IRF 互联链路全部 UP；
等待设备自动合并 IRF，查看堆叠状态：
bash
运行
display irf
display irf topology

正常输出应看到两台设备、两条堆叠链路、Master/Slave 角色正常。
步骤 4：业务恢复校验
检查三层接口协议状态：
bash
运行
display ip interface brief
display vlan-interface 3999

测试跨设备业务连通性，确认 VLANIF 协议 UP、流量转发正常。
四、预防优化建议（避免再次 IRF 分裂）
IRF 必须配置至少两条堆叠链路（当前 53、54 双链路符合规范，避免单链路单点故障）；
主控板固定牢固，机房做好供电冗余（双电源输入），避免瞬时掉电导致备主控离线；
配置 IRF 分裂检测（MAD），防止分裂后双主设备 IP 冲突、二层环路：
MAD 检测分 LACP MAD/BFD MAD，S5500 推荐部署 BFD MAD；
机房运维规范：插拔主控前先 shutdown IRF 端口、关闭备机电源，禁止热插拔堆叠主控；
定期巡检：display irf、display device监控板卡在位与堆叠链路状态。
补充区分关键误区
日志里can't receive irf pkt是结果，不是故障源头；
真正触发 IRF 分裂的前置日志是：BOARD_REMOVED备主控离线 + STM_LINK_STATUS_TIMEOUT堆叠心跳超时。
先处理 slot2 主控硬件问题，再修复堆叠链路，IRF 即可恢复合并。
