H3C R4900服务器开机进不了操作系统

根据您提供的信息，H3C R4900服务器开机无法进入操作系统，可能由多种原因导致。以下是一些常见情况及对应的解决方案，供您参考排查：

1. 启动模式与启动项设置问题：这是最常见的原因之一。如果服务器之前工作在Legacy启动模式下，但在清除BIOS或更换主板后，BIOS恢复为默认的UEFI启动模式，就会导致系统找不到启动设备而无法进入操作系统。您需要进入BIOS设置，将启动模式（Boot Mode Select）修改为与操作系统安装时一致的模式（例如Legacy Only）。此外，在Legacy模式下，如果系统安装在物理硬盘或非第一块RAID上，可能需要在阵列卡配置界面中，手动将安装系统的硬盘或RAID设置为第一启动项 。对于SUSE系统，也有案例指出在Legacy模式下，若将系统安装在第二个RAID盘，可能导致GRUB配置问题而无法自动引导，建议安装在第一块RAID上。

2. 硬件兼容性或配置问题：某些硬件设置或兼容性问题会影响系统启动。例如，在海光平台的服务器上，BIOS中的IOMMU选项可能会影响系统安装与启动，如果非业务必需，建议关闭此选项。另外，如果服务器安装了特定的OCP网卡（如米兰架构服务器搭配561F OCP网卡），旧版本BIOS可能存在缺陷导致无法从PXE启动安装，需要升级BIOS至修复该问题的版本。硬盘本身故障也可能导致阵列无法初始化或系统无法启动。

3. 系统安装过程中的特定问题：在安装某些Linux发行版（如Rocky Linux、麒麟等）时，可能会因为默认引导超时时间过短，导致无法进入图形化安装界面。此时可以在GRUB启动菜单中，通过编辑引导参数增加 inst.timeout=600 来延长等待时间。

BIOS 页面：HDM 独立管理口 IP 192.168.1.2，CPU 仅 1 颗 3206R、内存 32G、UEFI 启动模式；
开机跳过本地硬盘，直接进入 Start PXE over IPv4 网络引导循环，找不到本地系统盘，无法进 Linux。
一、核心根因（分两类）
1. BIOS 启动顺序错误（最高发）
BIOS 启动优先级把PXE 网卡放到了本地 RAID 硬盘前面，开机优先走网络 PXE，跳过系统盘。
2. 硬盘 / RAID 识别异常
阵列卡、硬盘故障，BIOS 检测不到本地系统盘，只能 fallback 到 PXE 网络启动。
二、分步修复操作（从简单到复杂）
步骤 1：进 BIOS 修改启动顺序，把本地硬盘放第一位
服务器开机屏幕出现 H3C Logo 时，快速按 ESC 进入 BIOS 设置；
切换到【Boot（启动）】菜单 → Boot Option Priorities（启动项优先级）；
调整顺序：
第 1 位：你的 RAID 逻辑盘（名称一般是 PMC/PM8060 RAID Volume / 对应 RAID5/RAID1 卷名）
后面再放 PXE IPv4/IPv6、USB 等；
额外关闭无用 PXE（可选）：找到 PXE Boot，设置 Disabled，彻底禁止网络引导；
F10 保存重启，优先从本地硬盘加载系统。
步骤 2：检查 BIOS 是否识别到系统 RAID 磁盘

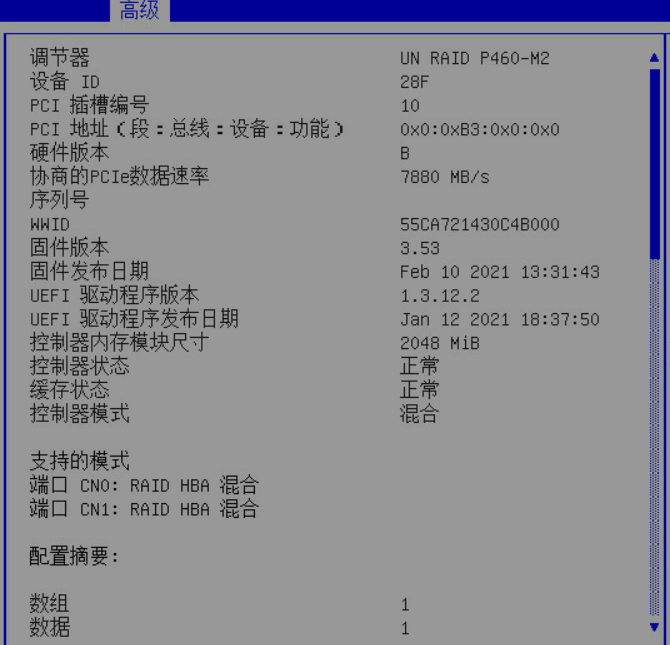

BIOS 内进入【Advanced（高级）】→ 阵列卡管理入口（PM8060/P430-M1）；
查看 Logical Drive 逻辑卷状态：
状态 Online：硬盘阵列正常，回到步骤 1 改启动顺序即可；
状态 Offline/Fault：硬盘故障、阵列丢失，需要修复 RAID。
若 UEFI 下看不到阵列卡入口：BIOS 启动模式确认是 UEFI（你截图已经是 UEFI，无需修改）。
步骤 3：排查硬件 RAID / 硬盘故障（改完启动顺序仍卡 PXE）
断电开盖，重新插拔硬盘、阵列卡，确认硬盘托架卡扣扣紧；
进阵列卡界面查看硬盘物理状态：
Unconfigured Bad：硬盘损坏，更换硬盘重建阵列；
Missing Drive：硬盘接触不良或硬盘离线；
若硬盘全部正常、阵列在线，但 BIOS 看不到启动项：阵列卡固件过旧，通过 HDM 升级阵列卡固件。
步骤 4：HDM 带外辅助排查（不用接显示器）
电脑网线直连服务器 HDM 独立网口，配置同网段 192.168.1.x；
浏览器访问 https://192.168.1.2 登录 HDM；

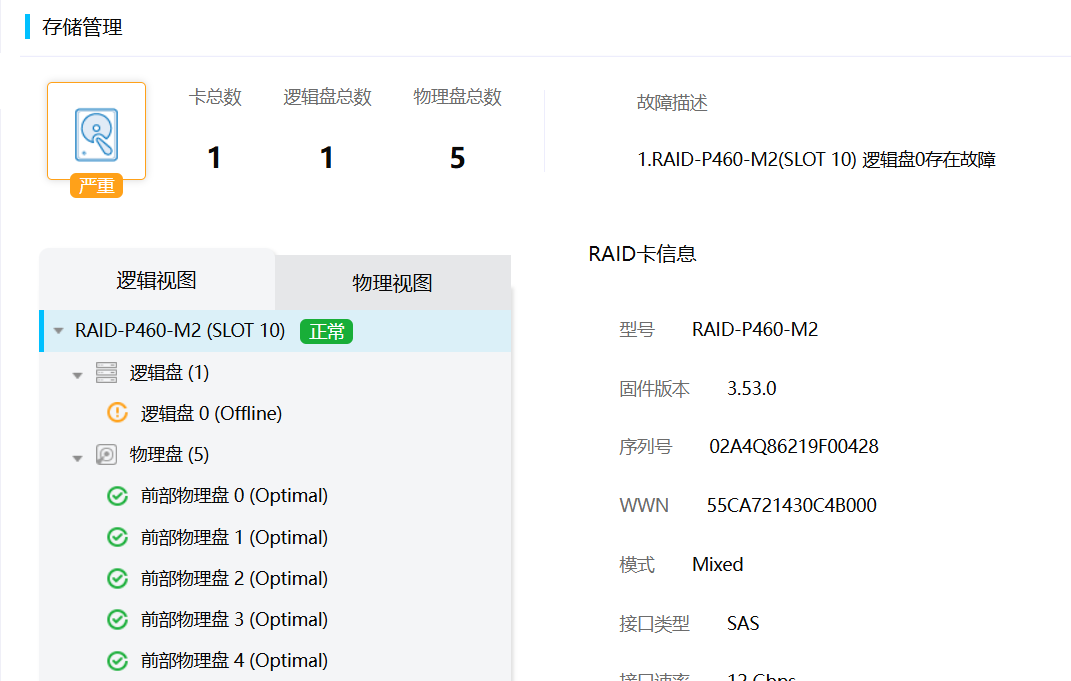

【系统管理】→【存储】查看 RAID、硬盘健康状态；
【电源与启动】远程修改 BIOS 启动顺序，远程控制台看开机日志。
步骤 5：系统引导损坏（硬盘能识别但仍无法进系统）
若 BIOS 能看到硬盘、启动顺序正确，但卡在 PXE 或提示找不到启动文件：
准备 Linux 安装 U 盘，从 U 盘引导进入救援模式；
修复 GRUB 引导分区、重建 EFI 启动项；
若 EFI 分区损坏，需重装系统修复引导。
三、快速区分故障的判断方法
BIOS 启动列表里能看到 RAID 硬盘卷 → 仅启动顺序颠倒，改顺序立刻解决；
BIOS 启动列表无任何本地硬盘，只有 PXE 网卡 → RAID / 硬盘识别故障；
能看到硬盘、顺序正确，但加载时报 EFI/GRUB 错误 → 系统引导损坏。
四、补充优化（避免下次自动跳 PXE）
BIOS 内全局关闭 PXE IPv4/IPv6 引导；
HDM 里关闭网络启动优先级；
机房环境尽量不要空插闲置网口，防止网卡反复触发 Media Present 检测。

H3C R4900服务器无法进入操作系统，通常是由于硬件故障、BIOS/UEFI配置错误或系统引导损坏导致的。建议按照以下流程从易到难进行排查。

🚨 第一步：观察故障现象，快速判断

不同现象指向不同原因，请先确认服务器卡在了哪一步：

🛠️ 第二步：通过HDM带外管理快速定位（最高效）

如果服务器能通电，无论屏幕有无显示，都应首先尝试登录HDM。这是最快速的定位方式。

1. 连接与登录：将电脑网口连接到服务器后面板标有HDM或Mgmt的管理口。将电脑IP设为与HDM同网段（如192.168.1.x），在浏览器访问HDM默认IP 192.168.1.2或192.168.0.120。默认账号为admin，密码为Password@_。

2. 查看硬件状态：登录后，在“系统信息”或“硬件状态”页面，检查CPU、内存、电源、风扇等关键部件是否显示为“正常”。

3. 查阅系统事件日志（SEL）：这是最关键的一步。在“告警与事件”或“系统日志”中，查找POST错误代码或明确指向某硬件（如某根内存条）的报错记录。

4. 使用远程控制台（KVM）：利用HDM的远程控制台功能，看能否看到服务器的启动画面。

   • 如果可以显示：问题可能出在本地显示器或视频线上。

   • 如果同样黑屏：问题在服务器硬件本身，继续下一步排查。

⚙️ 第三步：执行最小化硬件配置测试（核心排查手段）

如果HDM日志没有明确线索，就需要通过“最小化配置”来隔离故障部件。

1. 安全断电：将服务器正常关机，并拔掉所有电源线。

2. 剥离外围设备：移除除主板、一颗CPU、一根内存条、一个电源模块之外的所有组件。需要移除的包括：

   • 所有硬盘和SSD

   • RAID/HBA阵列卡

   • 所有PCIe扩展卡（网卡、GPU等）

   • 所有USB设备（键盘、鼠标等）

   • 甚至可以暂时拔掉前面板连接线

3. 重新上电测试：插上电源，尝试开机。

   • 如果成功点亮：问题出在刚才拔掉的某个部件上。逐个插回（如先插回阵列卡），每插一个就重启一次，直到故障重现，即可定位“元凶”。

   • 如果问题依旧：问题很可能集中在主板、CPU或内存这几样核心部件上。

🔧 第四步：重置BIOS/UEFI配置

如果硬件排查无果，混乱的BIOS配置也可能导致无法启动。

1. 再次断电：拔掉所有电源线。

2. 找到主板跳线：在服务器主板上找到“系统维护开关3 (System Maintenance Switch 3)”。

3. 执行重置：

   • 将跳线帽从默认的1-2针脚，改插到2-3针脚上。

   • 保持此状态超过30秒。

   • 将跳线帽恢复到1-2针脚的默认位置。

4. 重新上电测试。

💿 第五步：检查系统引导与阵列卡配置

如果服务器能完成自检，但提示找不到操作系统，问题可能出在引导或阵列卡配置上。

1. 检查启动模式：进入BIOS，确认启动模式（UEFI/Legacy） 与安装系统时所选模式一致。

2. 检查启动顺序：在BIOS的“Boot”菜单中，确保安装了系统的硬盘或阵列卡在启动顺序中排在首位。

3. 检查阵列卡：如果使用了RAID卡，需进入阵列卡配置界面，确认RAID阵列状态正常，且已被设置为可引导的启动设备。

4. 尝试修复引导：如果以上都正确，可使用系统安装U盘启动，进入修复模式尝试修复引导记录。

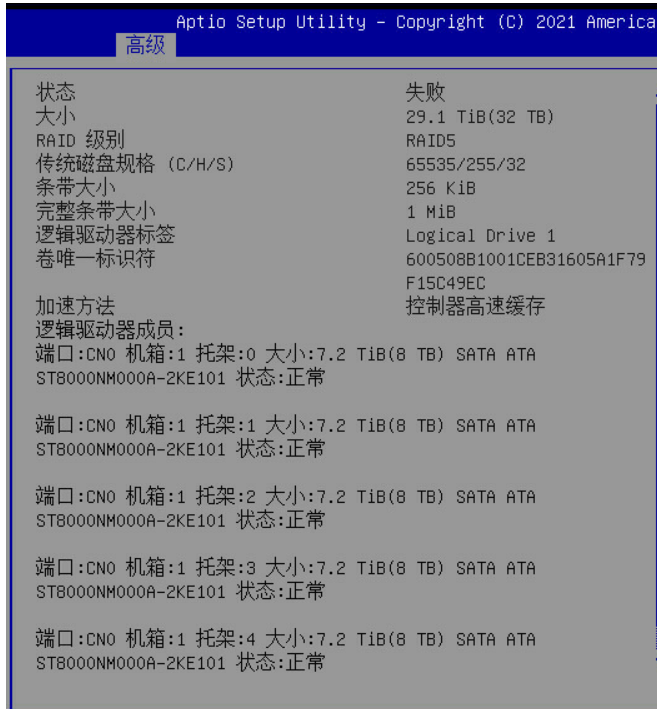

现在是看到这个逻辑卷是异常的，
