问题描述：
HW交换机对接IMC v7做portal认证，能跳转到portal认证页面，输入账号密码之后提示“向设备发送请求超时”，但是交换机用同样的账号密码测试认证却是正常认证（图1），PC输入账号密码不行（图2）。

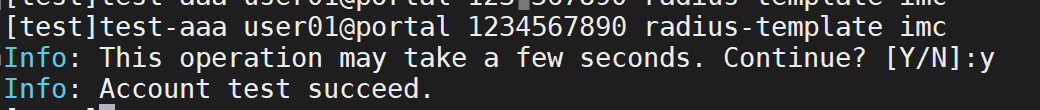

图1

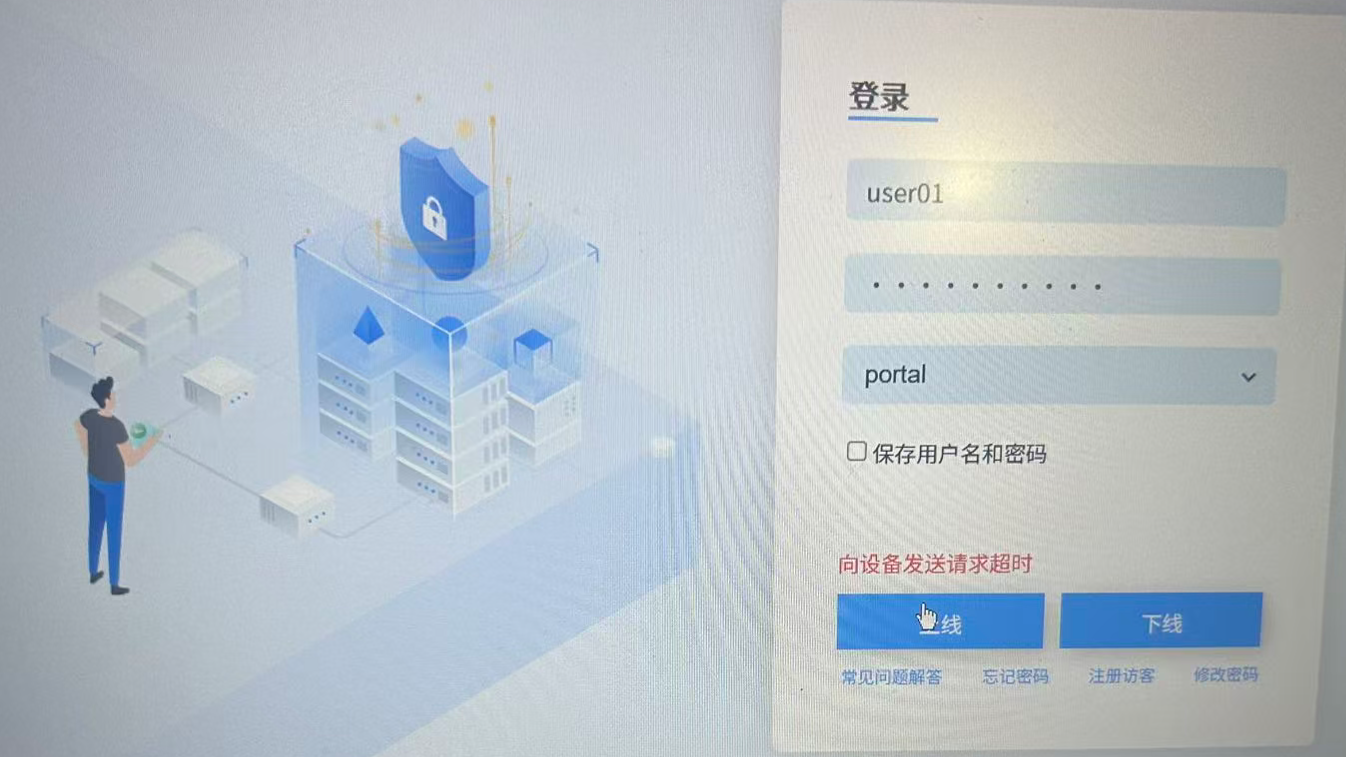

图2
- 2026-07-07提问
- 举报
-
(0)
zhiliao_Gixe
八段
排查步骤及命令：
1. 检查交换机与IMC的portal参数配置是否一致：
查看交换机portal服务器配置：display portal server，确认IP、密钥、端口与IMC一致。
查看IMC上该交换机的portal配置（认证端口、共享密钥等）。
2. 检查PC与交换机、IMC的网络连通性：
PC ping交换机portal服务器IP及IMC服务器IP，确认可达。
交换机ping IMC服务器IP，确认可达。
3. 检查portal认证的重定向配置：
查看交换机接口portal配置：display portal interface，确认接口已开启portal，且重定向规则正确。
检查是否配置了免认证规则（如IMC服务器IP需加入免认证）：display portal free-rule。
4. 检查IMC的portal服务状态：
登录IMC控制台，查看“服务管理”中portal服务是否正常运行。
5. 抓包分析：
在交换机或IMC侧抓包，查看PC发送认证请求后，交换机与IMC之间的交互是否正常，是否有请求丢失或超时。
关键命令：
交换机侧：display portal server、display portal interface、display portal free-rule、ping [IMC_IP]
IMC侧：检查服务状态、查看认证日志（“用户管理”→“认证日志”）。
补充信息：需确认交换机型号、软件版本，IMC版本，以及portal配置的具体参数（如认证方式、重定向URL等）。
1. 检查交换机与IMC的portal参数配置是否一致：
查看交换机portal服务器配置：display portal server，确认IP、密钥、端口与IMC一致。
查看IMC上该交换机的portal配置（认证端口、共享密钥等）。
2. 检查PC与交换机、IMC的网络连通性：
PC ping交换机portal服务器IP及IMC服务器IP，确认可达。
交换机ping IMC服务器IP，确认可达。
3. 检查portal认证的重定向配置：
查看交换机接口portal配置：display portal interface，确认接口已开启portal，且重定向规则正确。
检查是否配置了免认证规则（如IMC服务器IP需加入免认证）：display portal free-rule。
4. 检查IMC的portal服务状态：
登录IMC控制台，查看“服务管理”中portal服务是否正常运行。
5. 抓包分析：
在交换机或IMC侧抓包，查看PC发送认证请求后，交换机与IMC之间的交互是否正常，是否有请求丢失或超时。
关键命令：
交换机侧：display portal server、display portal interface、display portal free-rule、ping [IMC_IP]
IMC侧：检查服务状态、查看认证日志（“用户管理”→“认证日志”）。
补充信息：需确认交换机型号、软件版本，IMC版本，以及portal配置的具体参数（如认证方式、重定向URL等）。
- 2026-07-07回答
- 评论(0)
- 举报
-
(0)
一、现象总结
- 交换机本地
test-aaa user01@portal 123456 radius-template inc测试认证成功，说明账号、密码、RADIUS 模板、iMC 后台账户、密钥、端口互通全部正常； - PC 浏览器填相同账号密码，弹窗提示向设备发送请求超时，故障只出在 Portal 网页和交换机交互阶段，和 RADIUS 账户校验无关。
二、核心故障根因（华为 + IMC Portal 典型 4 类）
1. 交换机未放行 iMC Portal 服务器 IP（最常见）
华为 Portal 流程：PC 提交账号密码 → 网页把认证报文发给交换机 Portal 服务端口，交换机再转发 RADIUS 到 iMC；
若交换机 ACL / 域隔离拦截了 iMC Portal 服务器 IP、或者未放通 Portal TCP 50100 端口，网页发请求给交换机无应答，直接报请求超时。
2. 交换机 Portal 服务源接口 / 源地址路由缺失
华为交换机 portal 必须指定portal source-interface，交换机回包给 PC 网页时无路由，报文丢包超时。
3. Portal 推送页面参数配置错误（iMC 侧）
iMC 接入设备模板里填写的交换机 IP、Portal 密钥、设备类型不匹配；或者推送的 Portal 页面回调地址、端口错误，浏览器提交数据无法送达交换机。
4. 交换机全局 / 域下 ACL 拦截 TCP 50100（华为 Portal 默认端口）
PC 网页和交换机 Portal 交互固定 TCP 50100，接口 / 域 ACL 拒绝该端口报文，交互中断超时。
5. NAT / 三层跨网段回程路由缺失
PC 网段 ↔ 交换机管理网段 ↔ iMC 服务器网段三层不通，网页提交报文单通，无回包超时。
三、分步排查修复（从易到难）
步骤 1：交换机放行 iMC Portal 服务器 IP + 放开 50100 端口
华为交换机配置示例（假设 iMC 服务器 IP：192.168.100.10）
bash
运行
# 1. 基础ACL放行Portal服务器与50100端口
acl number 3000
rule permit tcp source 192.168.100.10 eq 50100
rule permit tcp destination 192.168.100.10 eq 50100
rule permit udp eq 1812 # RADIUS认证
rule permit udp eq 1813 # RADIUS计费
# 2. 绑定到认证域/全局portal白名单
portal free-rule 1 destination ip 192.168.100.10 255.255.255.255
# 免认证放行iMC服务器，保证网页交互报文不被拦截
步骤 2：配置 Portal 出接口（必配，华为缺省会超时）
bash
运行
# 填写交换机上联三层接口（能和iMC互通的接口）
portal source-interface Vlanif 100
# 校验
display portal configuration
不配置 source-interface，交换机收到网页认证请求后不知道从哪个接口回包，报文丢弃直接超时。
步骤 3：校验 iMC EIA 接入设备模板配置（关键匹配项）
登录 iMC EIA → 接入设备管理，找到这台华为交换机：
- 设备 IP：必须填交换机三层 VLANIF 真实 IP（不能填二层、不能填虚 IP）；
- Portal 共享密钥：和交换机
portal authentication shared-key simple xxx完全一致，大小写、符号不能差； - 设备厂商类型：选择
华为，不要选 H3C、其他厂商； - Portal 服务端口：保持默认 50100，不要修改；
- 保存模板后同步设备配置，下发到交换机。
步骤 4：三层路由双向可达校验
- PC cmd ping 交换机 Portal 三层 IP，通；
- 交换机
ping iMC服务器IP，通； - iMC 服务器 ping 交换机三层 IP，通； 只要任意一侧回程不通，网页提交请求无响应超时。
步骤 5：检查域下安全策略 / ACL 拦截 50100
进入用户认证 VLAN 对应的域视图：
bash
运行
domain test
traffic-filter inbound acl 3000
# 确认域下ACL没有deny tcp any eq 50100
display traffic-filter domain test
步骤 6：交换机 Portal 全局参数完整校验
bash
运行
# 查看portal全局配置
display portal configuration
# 确认存在：
# 1. portal authentication enable 全局开启
# 2. portal source-interface 已配置
# 3. portal shared-key 和iMC模板一致
# 4. free-rule放行iMC服务器IP
四、区分故障边界（快速定位是交换机还是 iMC 问题）
- 交换机本地 test-aaa 认证成功 → RADIUS、iMC 账户、1812 端口、密钥全部正常，故障仅限 Portal 网页 <-> 交换机交互链路，不用排查 RADIUS 侧；
- 网页弹出登录页，但提交报超时 → HTTP 页面推送正常，问题出在账号密码提交后的 TCP 50100 交互报文，只盯 50100 端口、source-interface、免认证放行规则、iMC 接入模板四项。
五、最简快速修复操作顺序
- 交换机添加 portal free-rule 放行 iMC 服务器 IP；
- 配置
portal source-interface指定上联三层 VLANIF； - iMC 接入设备模板核对交换机 IP、Portal 密钥、厂商类型，同步配置；
- 三层双向 ping 互通，确认无 ACL 拦截 TCP 50100、UDP 1812；
- 清空 PC 浏览器缓存 / 无痕模式重新登录测试。
