园区环境，IRF,MAD问题

1. 三台 IRF 堆叠 MAD 可选类型对比
表格
MAD 类型 适用场景 本方案适配度
LACP MAD（推荐首选） 下联多接入、上联双汇聚 HJA/HJB，跨设备有聚合链路 ★★★★★ 最优
ARP MAD 三层网关设备、需要三层连通 ★★☆☆☆ 备选
BFD MAD 单独三层检测链路，额外布线 ★★☆☆☆ 不推荐
直连 MAD（多台堆叠专用线缆） 仅两台堆叠，三台 IRF 不支持 × 禁用
2. 本场景 LACP MAD 完整原理与配置逻辑

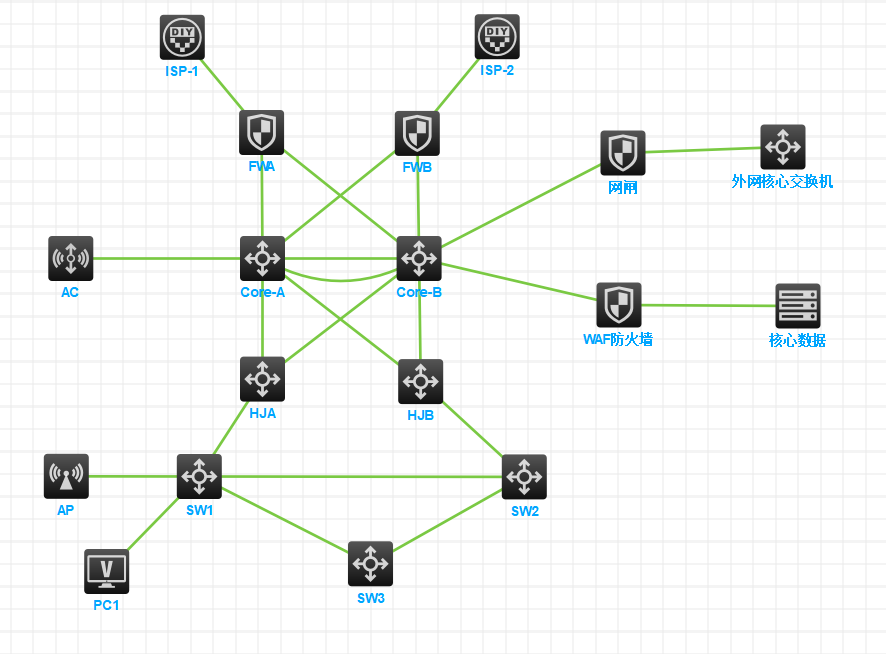

SW1/SW2/SW3 三台 IRF，上联分别双上联 HJA、HJB 两台独立汇聚交换机：
将IRF 堆叠组与 HJA、HJB 之间的上联聚合口作为 LACP MAD 检测链路；
IRF 分裂后，分裂的两台设备会通过 LACP 报文识别冲突，自动关闭除堆叠口以外所有业务接口，防止二层环路、IP 冲突；
优势：无需额外布线，复用现有上联光纤，部署最简单、故障收敛最快。
关键配置要点（H3C IRF LACP MAD）
plaintext
# IRF组内全局开启LACP MAD
irf mad lacp enable
# 上联HJA、HJB的聚合接口下配置MAD检测
interface Bridge-Aggregation 1
port link-aggregation mode dynamic
irf mad lacp enable

3. 不推荐其他 MAD 的原因
BFD MAD：需要单独拉一条三层检测光纤到 HJA/HJB，额外布线、增加运维成本；
ARP MAD：依赖三层网关正常，堆叠分裂后三层接口可能冲突，可靠性弱于二层 LACP MAD；
直连 MAD：仅两台 IRF 支持，三台堆叠无法使用。
二、HJA、HJB 两台独立汇聚交换机（不堆叠、不支持 M-LAG）最优方案
前提约束：HJA/HJB 无法堆叠、不支持 M-LAG，只能独立两台三层汇聚
最优架构：OSPF 负载分担三层转发 + 终端网关 VRRP 主备
路由层面：OSPF 双上行负载均衡
HJA、HJB 均运行 OSPF，同时向 Core-A/Core-B 发布内网网段；
Core 核心下发默认路由到 HJA、HJB，等价路由负载分担，上下行流量双链路同时走；
单台 HJ 故障，OSPF 自动收敛，流量全部切换至另一台 HJ。
终端网关层面：VRRP 主备
内网所有业务 VLAN 在 HJA、HJB 配置三层 VLANIF，启用 VRRP；
HJA 为 Master、HJB 为 Backup，终端网关指向 VRRP 虚拟 IP；
主设备故障，VRRP 3s 内切换至备机，终端无感知。
下联三台 IRF 堆叠（SW1/SW2/SW3）：
IRF 组分别单链路上联 HJA、单链路上联 HJB（两条独立上行，不聚合，因为 HJ 不支持 M-LAG）；
IRF 设备双上行，配合 OSPF 等价路由实现流量负载。
为什么不推荐纯主备静态路由？
静态路由无法自动负载分担，只能单链路承载流量，带宽浪费；OSPF 动态路由故障收敛更快，适合园区多 VLAN、多网段扩展。
三、Core-A、Core-B 两台核心交换机最优方案
推荐架构：DRNI（分布式 M-LAG）+ 三层 OSPF 负载分担 + VRRP 冗余
1. 二层接入侧：Core-A/Core-B 之间部署 DRNI 心跳聚合
光纤互联 Core-A、Core-B 作为DRNI 控制心跳 + 数据备份链路；
下联 HJA、HJB、防火墙 FWA/FWB、AC 全部做 DRNI 聚合（M-LAG）；
DRNI 作用：消除二层环路、设备故障时流量秒级切换，下联设备只需单聚合上联，无需双链路复杂配置。
你提到的 “光纤心跳动态聚合检测” 就是 DRNI 的聚合心跳链路，优于普通静态聚合。
2. 三层路由层面：OSPF 全域负载均衡
Core-A、Core-B、HJA、HJB、防火墙全部纳入同一 OSPF 进程；
内网网段、互联网默认路由、数据区路由全部等价负载分担；
不依赖 VRRP 做核心转发，三层路由天然双活，带宽完全利用。
3. 互联网出口冗余（FWA/FWB 防火墙）
FWA、FWB 双防火墙双活，上下行 DRNI 聚合接入 Core-A/Core-B，ISP 双线路做 NAT 多出口策略路由。
补充：是否需要 VRRP？
内网用户网关下放至 HJA/HJB 汇聚层，Core 核心不需要配置业务 VRRP；
仅当有服务器网段直接挂在 Core 下时，才在 Core 上配置 VRRP 做网关冗余。
对比两种 Core 方案优劣
表格
方案 优缺点
DRNI+OSPF 负载分担（推荐） 双设备同时转发，带宽 100% 利用，故障收敛快，二层无环路
纯 VRRP 主备（无 DRNI） 同一时间只有一台 Core 转发，闲置一半带宽，故障切换存在丢包，不推荐
四、整体方案总结（分模块精简结论）
1. 接入三层 IRF（SW1/SW2/SW3 三台堆叠）
MAD 选型：LACP MAD，复用上联 HJA/HJB 的聚合链路做分裂检测，无需额外布线，可靠性最高。
2. 汇聚 HJA、HJB（不堆叠、不支持 M-LAG）
最优模式：OSPF 动态路由负载分担 + VRRP 主备网关
路由双活走两条上行光纤，带宽充分利用；
终端网关靠 VRRP 冗余，单台汇聚故障终端无感知。
3. 核心 Core-A、Core-B
最优模式：DRNI 分布式聚合（光纤心跳聚合）+ OSPF 全域负载分担
Core 之间部署 DRNI 聚合心跳链路，下联所有设备做 M-LAG；
全域 OSPF 等价路由，核心两台同时转发流量，不做主备闲置；
放弃单 VRRP 主备架构，最大化双核心带宽利用率。
五、补充风险规避点
HJA/HJB 无 M-LAG 能力，IRF 上联两条独立链路，务必在 HJ 上开启STP 边缘端口 / 环路检测，防止 IRF 分裂产生二层环路；
LACP MAD 需要保证 IRF 两条上联聚合链路同时在线，否则 MAD 检测失效；
DRNI 心跳链路建议至少两条光纤做聚合，防止单心跳链路故障导致 DRNI 分裂；
全域 OSPF 规划分层区域：接入汇聚 Area 1，核心出口 Area 0，减少 LSA 泛洪，优化园区路由表规模。
