hybrid配置疑问问题

VLAN

2小时前提问

0关注
0收藏，43浏览

zhiliao_Tm91B8

zhiliao_Tm91B8 三段

粉丝：0人关注：0人

问题描述：

接入场景如下，接入交换机有广播和会议两个网段，广播网关vlan10的10.10.10.254/24和会议网关vlan20的20.20.20.254/24都配置在核心交换机上，同时汇聚层和接入层都是傻瓜交换机。

目前如果接入层的广播和会议都配置了对应vlan的IP，想问下各位大佬，如果下面的终端都需要通网关，核心ge1/0/1口hybrid，需要怎么配置？

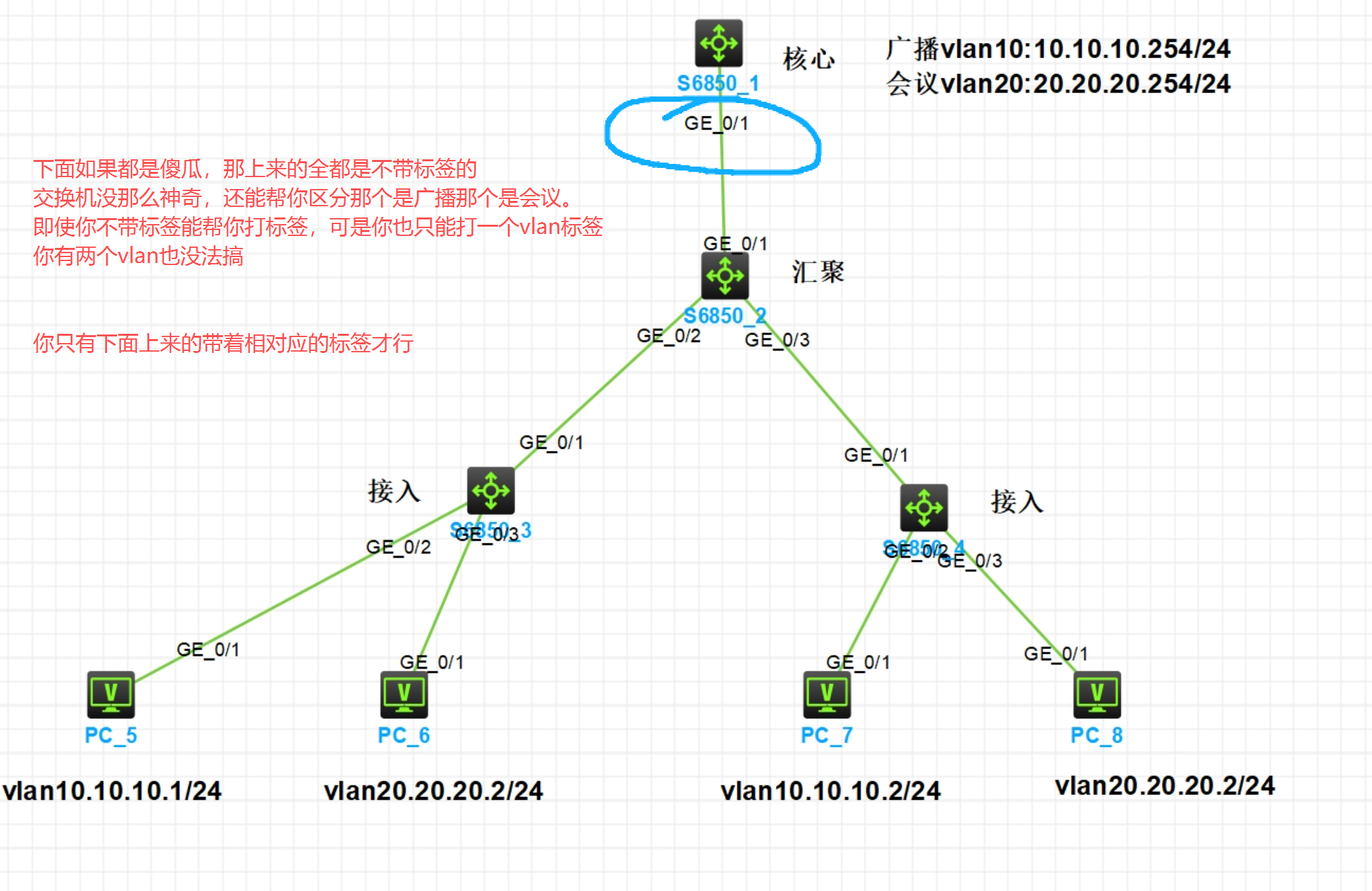

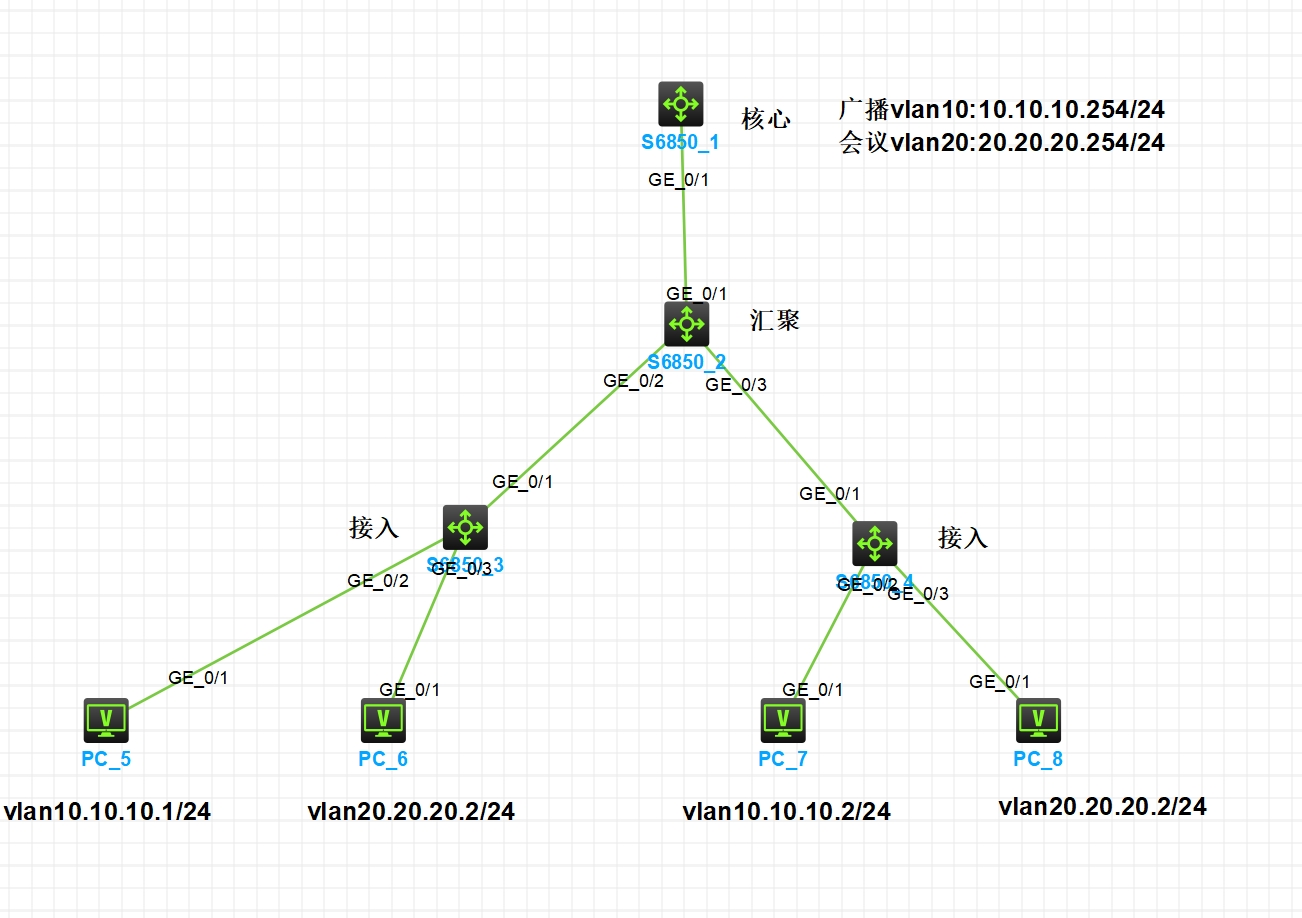

组网及组网描述：

4 个回答

按时间按赞数

已采纳

刘浩存

刘浩存九段

粉丝：25人关注：1人

核心交换机连接傻瓜交换机的端口，需要配置为 Hybrid 模式，并且核心交换机需要启用 基于IP子网的VLAN（Subnet-based VLAN） 功能。

由于下联的是傻瓜交换机，它无法识别VLAN标签（Tag）。因此，核心交换机的这个接口必须能够接收所有终端的报文，并根据报文中的源IP地址自动判断它属于哪个VLAN（VLAN 10或VLAN 20），然后加上对应的VLAN标签进行处理。

配置思路

创建VLAN：在核心交换机上创建VLAN 10和VLAN 20。
配置VLAN虚接口：为VLAN 10和VLAN 20分别配置IP地址，作为各自网段的网关。
配置子网VLAN：将VLAN 10与10.10.10.0/24网段绑定，VLAN 20与20.20.20.0/24网段绑定。
配置接口：将与傻瓜交换机相连的接口配置为Hybrid类型，放行VLAN 10和VLAN 20，并设置为发送时不携带VLAN标签（Untagged）。同时，在接口下启用基于IP子网的VLAN功能。

详细配置命令

以下是完整的命令行配置，供你参考：

bash

<H3C> system-view # 1. 创建VLAN 10和VLAN 20 [H3C] vlan 10 [H3C-vlan10] quit [H3C] vlan 20 [H3C-vlan20] quit # 2. 配置VLAN虚接口，作为终端网关 [H3C] interface Vlan-interface 10 [H3C-Vlan-interface10] ip address 10.10.10.254 255.255.255.0 [H3C-Vlan-interface10] quit [H3C] interface Vlan-interface 20 [H3C-Vlan-interface20] ip address 20.20.20.254 255.255.255.0 [H3C-Vlan-interface20] quit # 3. 配置子网VLAN，将IP网段与VLAN关联 # 注意：命令中的“0”是索引号，用于区分同一VLAN下的多个子网规则 [H3C] vlan 10 [H3C-vlan10] ip-subnet-vlan 0 ip 10.10.10.0 255.255.255.0 [H3C-vlan10] quit [H3C] vlan 20 [H3C-vlan20] ip-subnet-vlan 0 ip 20.20.20.0 255.255.255.0 [H3C-vlan20] quit # 4. 配置连接傻瓜交换机的接口（假设为GigabitEthernet1/0/1） [H3C] interface GigabitEthernet 1/0/1 # 将接口类型设置为Hybrid [H3C-GigabitEthernet1/0/1] port link-type hybrid # 允许VLAN 10和VLAN 20通过，并且在发送报文时去掉VLAN标签（Untagged） [H3C-GigabitEthernet1/0/1] port hybrid vlan 10 20 untagged # 在接口上启用基于IP子网的VLAN功能 [H3C-GigabitEthernet1/0/1] port hybrid ip-subnet-vlan vlan 10 [H3C-GigabitEthernet1/0/1] port hybrid ip-subnet-vlan vlan 20 [H3C-GigabitEthernet1/0/1] quit # 5. （可选）保存配置 [H3C] save

这是真可以

zhiliao_Tm91B8 发表时间：1小时前 更多>>

这是真可以

zhiliao_Tm91B8 发表时间：1小时前

zhiliao_Gixe

zhiliao_Gixe 八段

粉丝：12人关注：9人

核心GE1/0/1口需配置Hybrid模式，允许VLAN10和VLAN20的帧通过，并根据需求设置PVID（若接入层无VLAN划分，PVID设为终端默认VLAN；若接入层已划分VLAN，PVID可设为任一允许VLAN或不设）。关键配置命令如下：
1. 进入接口：
interface GigabitEthernet1/0/1
2. 配置Hybrid模式：
port link-type hybrid
3. 允许VLAN10和VLAN20的帧通过（untagged或tagged根据接入层是否打标签决定，若接入层是傻瓜交换机，建议untagged）：
port hybrid vlan 10 20 untagged
4. 设置PVID（若接入层终端无VLAN标签，PVID设为终端所属VLAN，如终端默认VLAN10则设PVID10；若接入层已划分VLAN，PVID可省略）：
port hybrid pvid vlan 10（根据实际终端默认VLAN调整）
注：若接入层是傻瓜交换机，终端发送的帧无VLAN标签，核心接口需通过PVID将其划入对应VLAN；若接入层已配置VLAN，核心接口需允许对应VLAN的tagged帧通过。
