AC控制器H3C WX2560H与H3C WA5320-D的适配问题

版本太低了，而且非正式版

如果不是受限局点，赶紧升级吧

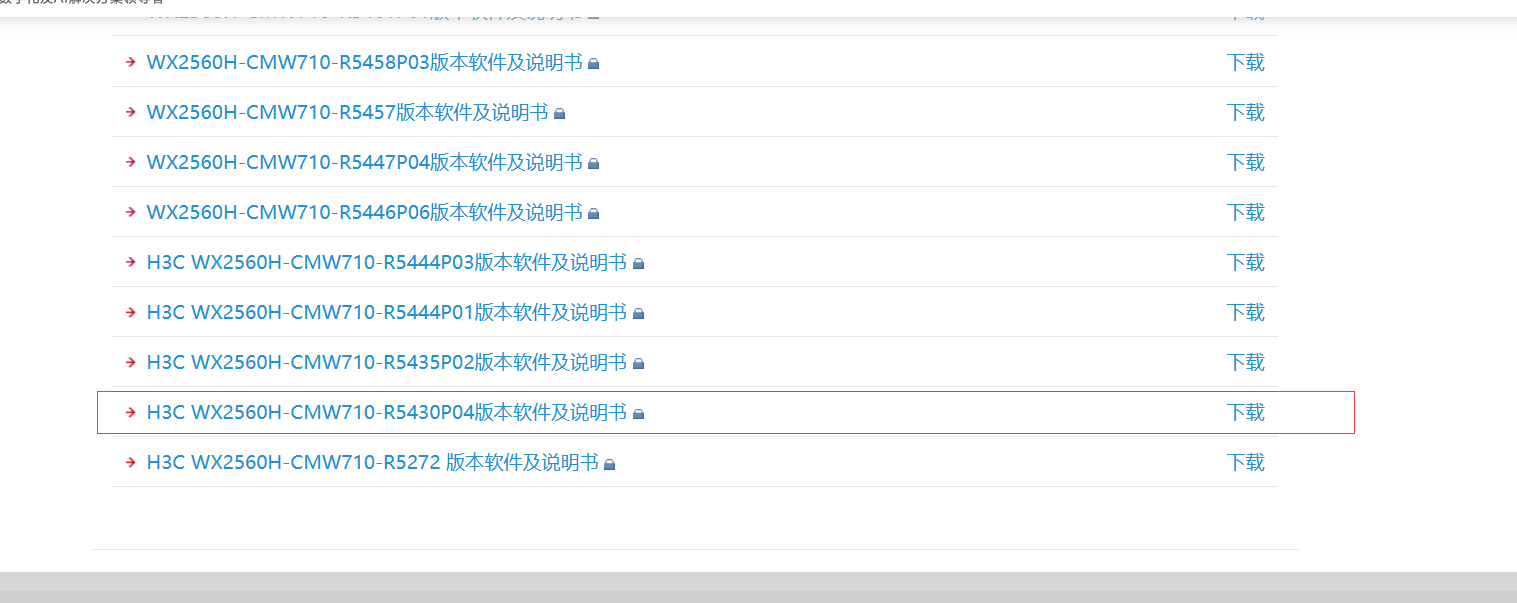

WX2560H-CMW710-R5480版本软件及说明书-新华三集团-H3C

升级版本支持，至少升级到这个版本支持

你遇到的WX2560H无法添加WA5320-D型号AP的问题，核心原因通常是AC（无线控制器）的软件版本过低，未包含对新款AP的支持。

可以参考下面的步骤来排查和解决：

🔍 第一步：检查AC是否支持该AP型号

登录你的AC控制器，执行以下命令，查看当前版本是否支持WA5320-D。

结果分析：

• 如果你的版本是Version 7.1.064, ESS 5121P32，并且在display wlan ap-model all的输出中找不到WA5320-D，这就证实了AC当前的软件版本并未包含对该AP型号的支持。

⬆️ 第二步：升级AC软件版本（核心解决方案）

这是解决该问题最直接的方法。你需要将AC的软件升级到包含WA5320-D型号支持的版本。

1. 获取新版本软件：

   • 访问H3C官网，进入“支持与服务” -> “软件下载”。

   • 在“无线产品”中找到“无线控制器” -> “WX2500H系列” -> “WX2560H”。

   • 下载一个较新的版本。根据社区信息，7.1.064系列的后续补丁或7.1.070及更高的版本通常都包含了该型号的支持。

2. 进行升级：

   • 详细升级步骤请参照你下载的版本所附带的《版本说明书》。

   • 特别提醒：V7平台的AC升级包通常是“一体化”的，即升级AC的同时会更新对AP的支持文件，无需单独下载AP的固件。

   • 升级前请务必备份当前配置，并在业务低谷期进行操作。

📝 第三步：其他可能的排查项

如果升级后问题依旧，或者暂时无法升级，可以检查以下几点：

• 确认AP工作模式（Fit/胖）：确保你的WA5320-D工作在Fit（瘦）模式。如果AP当前是胖（Fat）模式，AC将无法管理它。可以通过ap-mode命令切换。

• 检查网络连通性与授权：

  • 确保AP与AC之间网络可达（能ping通）。

  • 检查AC的AP管理授权（License）数量是否还有剩余。

• 检查AC型号限制：WX2560H理论上最大支持128个AP，但某些特定型号的AP（如小贝系列）可能不被支持。你使用的WA5320-D属于企业级Fit AP，理论上在兼容范围内。

✅ 第四步：升级后再次验证

升级完成后，再次执行display wlan ap-model all命令，确认列表中已出现WA5320-D。

然后，使用以下命令手动创建AP并尝试上线：

如果AP能成功上线，则问题解决。

一、先纠正截图命令错误
你输入 display ap-type all 提示命令不存在，V7 无线 AC 正确查询 AP 型号库命令：
bash
运行
# 查看AC内置支持的全部AP型号列表
display wlan ap-model all
# 精确检索5320系列
display wlan ap-model name WA5320
二、核心故障根因

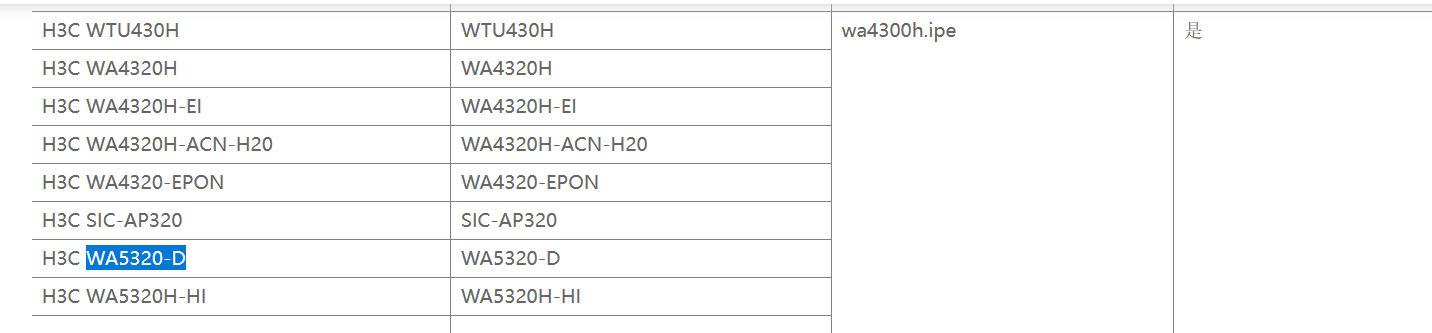

WA5320-D 属于 WA5320 衍生定制款，AC 内置型号库只有标准 WA5320/WA5320E/H/X，无 WA5320-D 独立条目
D 后缀一般是行业定制版本（教育 / 酒店定制硬件，射频 / 供电规格微调），AC 标准型号库不会单独收录WA5320-D，但硬件基线完全复用标准WA5320。

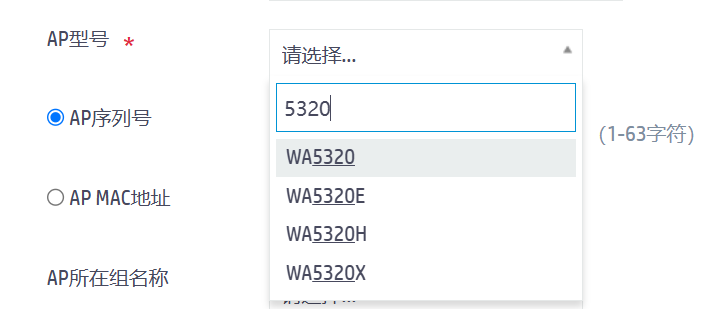

AC 固件版本 V7.1.064P32 内置 AP 特征库未收录该定制后缀型号，自动注册、手动添加时下拉菜单只显示 WA5320、WA5320E、WA5320H、WA5320X，没有 WA5320-D。
三、3 种可落地解决方法（按推荐优先级）
方案 1：手动创建 AP 时型号选择标准 WA5320（现场最快，无需升级版本）
WA5320-D 硬件基线、射频、镜像包和标准 WA5320 完全通用，手动注册 AP 时直接选WA5320即可正常上线，步骤：
Web 界面添加 AP：
AP 型号下拉框选择 WA5320（不要找带 D 后缀）
录入 AP 序列号 / MAC 地址，保存 AP 模板
命令行静态注册示例：
bash
运行
wlan ap WA5320-D_01 model WA5320
serial-id 210235Axxxxxx
radio 1
service-template XX
radio enable
AP 上线逻辑：AC 识别序列号 / MAC 绑定模板，型号仅用于匹配镜像文件，WA5320 镜像可兼容 WA5320-D。
方案 2：AC 升级固件，更新 AP 型号特征库（根治，长期稳定）
V7.1.064P32 版本 AP 库较旧，升级至 V7.1.064P40 + 或 V7.1.070 及以上版本：
新版本型号库会补充 WA5320-D 定制型号条目，Web 下拉框直接出现 WA5320-D；
升级后自动注册、离线批量导入 AP 均能正常识别，无需手动兼容型号。
方案 3：AP 自动注册 + 模板自动适配（零手工录入）
AC 全局开启自动 AP 注册：
bash
运行
wlan auto-ap enable
# 自动绑定同硬件基线标准型号
wlan auto-ap inherit-model enable
AP 上电获取 DHCP Option43/ DNS 解析 AC 地址，发起注册；
AC 识别硬件基线后自动匹配标准 WA5320 型号生成 AP 条目，无需手动创建。
四、配套上线校验与排坑
1. AP 镜像兼容性校验
WA5320-D 加载 WA5320 固件无问题，查看 AC 内置 AP 镜像文件：
bash
运行
display wlan image-list
# 确认存在wa5320.bin镜像
若缺失镜像，上传对应版本 AP 镜像到 AC 存储 flash。
2. AP 注册基础网络排查（若选对型号仍不上线）
AP 与 AC 三层互通，DHCP 下发 Option43 指向 AC 管理 IP；
放行 UDP 5246/5247 CAPWAP 隧道端口；
AC 全局开启 CAPWAP：wlan capwap enable。
3. 关键区分 WA5320 各后缀差异
表格
型号 说明 AC 内置库是否独立条目
WA5320 标准商用款 ✅ 原生存在
WA5320E/H/X 标准衍生款 ✅ 原生存在
WA5320-D 行业定制款 ❌ V7.1.064P32 无独立条目，兼容 WA5320
五、快速操作总结（现场应急）
Web 添加 AP 型号直接选择WA5320，填入 WA5320-D 的序列号 / MAC；
保存后 AP 上电即可正常 CAPWAP 上线、下发射频业务；
长期规划：业务窗口升级 AC 固件，型号库将原生支持 WA5320-D。
