防火墙上策略路由和路由表的优先级

因为该图展示的是‌包含目的 NAT 后的完整转发流水线‌，其中“路由表”步骤实为‌目的地址转换后的初步查表或兜底路径示意‌，并非否定 PBR 的优先裁决权 。‌‌

即使他查了路由表，最后还是被策略路由强制的，所以还是策略路由优先的

H3C 防火墙：流程图上 “路由表 / MAC 表画在策略路由前面” 的原理
你的疑问：常识中 PBR 策略路由优先级高于路由表，但是官方报文流程图，路由表/MAC表方框画在策略路由的前面，看起来是先查路由表，再执行策略路由，这是最容易混淆的点。
核心结论
真正转发逻辑：首包，先匹配策略路由 (PBR)，PBR 匹配成功且下一跳可达，优先使用 PBR；PBR 不匹配 / 下一跳不可达，才回退查普通路由表。
流程图里的 “路由表 / MAC 表” 不是做转发选路，是用来判定【安全域】！！这是 NGFW 防火墙和普通路由器最大区别。

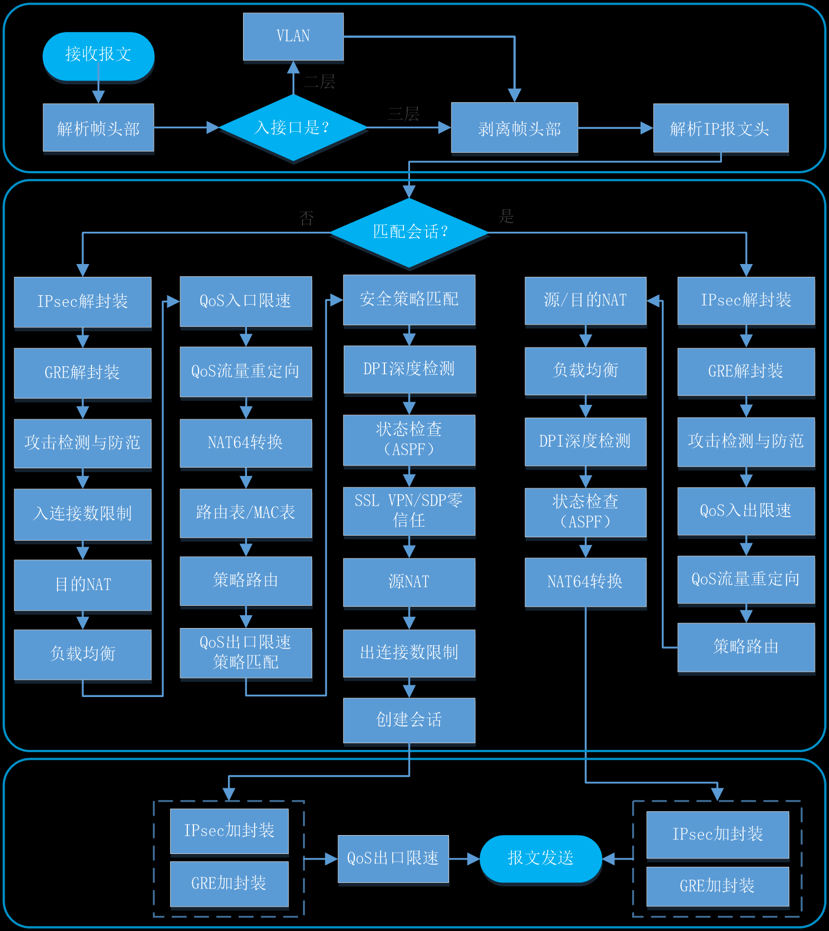

拆解流程图（你截图的官方处理流程图）
方框顺序：路由表/MAC表 → 策略路由
报文首包进来，还没做策略路由选路之前，防火墙必须先粗略查一次路由表，用来确定报文的【目的安全区域】。
防火墙安全策略是基于源安全域、目的安全域做匹配；不知道目的出接口、不知道目的域，就无法执行后面的安全策略匹配。
👉这一步只是预查询路由，获取目的安全域，不是用来决定最终转发出接口。
预查询拿到源 / 目的安全域之后，执行安全策略匹配；之后才真正执行策略路由 PBR 选路。
如果匹配策略路由，并且 PBR 的下一跳有效，PBR 覆盖刚才预查询得到的出接口 / 下一跳，以 PBR 结果为准；
如果报文没有匹配任何 PBR 节点，或者 PBR 配置的下一跳不可达，则沿用普通路由表的结果转发。
简单大白话：
预查路由表 = 拿安全域，给安全策略做判断条件；
策略路由 = 真正选路，优先级高于普通路由，会覆盖前面预查询的结果。
和普通路由器对比
普通路由器（MSR）：没有安全域概念，流程：入接口→PBR 策略路由优先→不匹配再查路由表，没有 “预查路由拿安全域” 这一步。
NGFW 防火墙（F1000‑AK 系列）：因为有域间安全策略，必须先预查表获取目的安全域，流程图上就把路由表 / MAC 表画在了策略路由前面，但预查表≠最终转发选路。
完整首包处理时序（对应截图流程图，会话未命中的分支）
剥离二层帧头，解析 IP 头。
预查询路由表 / MAC 表：只用来获取报文对应的目的安全域，用于后面安全策略匹配，不决定最终出接口。
QoS 处理、NAT64，然后安全策略匹配（源域‑目的域就是上一步预查表得到的）。
DPI、ASPF 状态检测。
真正执行策略路由 PBR（PBR 优先级高于普通路由）
✔匹配 PBR、下一跳可达：用 PBR 的下一跳 / 出接口，覆盖前面预查询的路由结果；
❌不匹配 PBR / PBR 下一跳失效：回退，使用普通路由表做转发。
创建会话表，会话表里面记录最终确定的出接口、下一跳。
后续同流报文直接匹配会话表，不再重复执行 PBR、不再查路由表。
补充关键点：所有后续报文直接匹配会话，不再跑 PBR，PBR 只对 TCP/UDP 首包生效。
现场容易踩坑现象
配置 PBR 之后流量不按策略路由走：
老会话还存在！会话表里面缓存旧的出接口，需要reset session table all清空会话，首包重新触发 PBR。
PBR 匹配上，但是 apply next‑hop 下一跳不可达，则报文自动回退普通路由表转发，不会丢弃报文。
