防火墙做RBM问题

ISP只提供了1个公网ip，所以防火墙上行连接到同一组ISP的接口可配置同网段的私网ip地址，将vrrp虚拟地址配置为ISP的ip地址即可，注意配置虚拟IP时需要配置掩码，掩码以ISP给的为准。

#配置VRRP时需要与RBM关联(主设备命令后增加active，反之standby)

#

interface GigabitEthernet1/0/1

port link-mode route

ip address 10.0.0.1 255.255.255.240

vrrp vrid 1 virtual-ip 200.0.1.1 255.255.255.252 active

#

H3C 防火墙 RBM 主备，上行 30 位掩码（/30）专线，无法配置 VRRP 问题

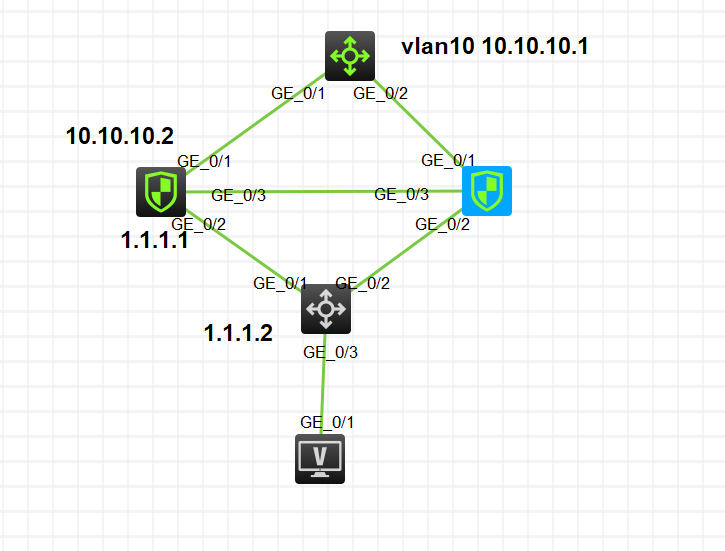

组网现状：
上行交换机 VLAN10，运营商网关：10.10.10.1/30；可用地址只有 2 个：网关10.10.10.1、对端可用10.10.10.2。
/30 网段只有 2 个可用 IP，没有空余地址做 VRRP 虚拟 IP，传统 RBM+VRRP 方案走不通。
两台防火墙之间已经有 RBM 心跳通道（图中 1.1.1.1 /1.1.1.2），内网侧也有链路。
核心矛盾：
标准 RBM 主备：上行接口需要 VRRP 虚拟 IP，上层交换机把流量送到 VRRP‑VIP。但 / 30 公网段，地址耗尽，无法分配第三个 IP 做 VRRP 虚拟 IP。
三种可行方案（按推荐优先级排序）
✅方案一【生产推荐】：上层交换机做策略路由，RBM 主备联动 Track，主防火墙故障，交换机切换流量到备防火墙
思路：
两台防火墙上行接口，各配置独立的 / 30 地址；
注意：运营商给的 / 30 只有两个 IP：10.10.10.1(运营商网关)，10.10.10.2。只能一台设备用这个地址直连运营商。
👉 所以不能两台防火墙直接接运营商 VLAN10。
修正组网：防火墙上行不能直接都接入 VLAN10，中间需要三层中转，在上行交换机新增一个互联网段，交换机分别和两台防火墙三层对接。
1）在上行交换机新增三层互联网段，比如10.10.20.0/24，两个三层接口分别接 FW‑A、FW‑B。
交换机：GE0/1 10.10.20.254/24；GE0/2 10.10.30.254/24
FW‑A 上行：10.10.20.1/24；FW‑B 上行：10.10.30.1/24
交换机本身配置运营商 VLAN10，10.10.10.2/30，默认路由指向运营商网关10.10.10.1。
2）防火墙 RBM 主备配置，内外网都不再配置 VRRP，依靠 RBM 整机监控。
RBM 心跳通道保留 1.1.1.0 网段；
RBM 视图配置 track 监控上行接口，主防火墙上行链路故障，整机切换，备机升主。
shell
remote-backup group
backup-mode active-standby
local-ip 1.1.1.1 peer-ip 1.1.1.2
track interface GigabitEthernet 0/1 #监控上行接口，接口down触发整机切换
3）上行交换机配置静态路由 + BFD track：
高优先级静态路由：0.0.0.0 0 10.10.20.1 track bfd-session 1 （指向主 FW）
低优先级静态路由：0.0.0.0 0 10.10.30.1 preference 80（指向备 FW）
效果：
主防火墙正常：BFD 会话 up，高优先级默认路由生效，全部互联网流量送到主防火墙。
主防火墙整机故障 / 上行接口 down，RBM 切换为备机。BFD 检测主 FW 不可达，主路由失效，交换机自动启用低优先级路由，流量切到备防火墙。
⚠️注意：防火墙回程路由，内网网段静态路由回指交换机；RBM 主备模式，备机所有业务接口默认不收发业务流量，只有升主之后接口才激活。
优点：完全规避 / 30 无 VRRP 地址问题；故障切换秒级；标准生产方案。
缺点：上行交换机需要占用额外三层互联接口，新增一个互联网段。
📌方案二【不改动交换机，MIRROR 镜像模式 RBM（镜像模式）】
RBM 镜像模式（mirror）：主备两台防火墙业务接口配置完全一模一样 IP 地址。
FW‑A（主）上行 GE0/1：10.10.10.2/30
FW‑B（备）上行 GE0/1：10.10.10.2/30
两台防火墙上行同时接入交换机 VLAN10。
shell
remote-backup group
backup-mode mirror
local-ip 1.1.1.1 peer-ip 1.1.1.2
原理：
只有 Active 主机收发业务报文；Standby 备机接口虽然配置相同 IP，但硬件层面抑制报文收发，不会产生 IP 冲突。
主设备整机故障，备机切换为 Active，接口立刻激活，承接流量。上层交换机 / 运营商不需要任何改动，下一跳就是10.10.10.2。
⚠️重大限制，生产必须知悉
镜像模式 RBM，只能整机故障切换；接口链路 down 不会触发切换！！
仅仅是防火墙上行网线断开，整机没有断电，RBM 不会发生切换，流量直接断。只有整机断电 / 主控损坏 / RBM 心跳中断，才会切换。
不能做接口级 track，无法监控上行链路质量。
运营商侧二层环境，两台设备同时接入同一个广播域，依赖 RBM 硬件抑制备机报文；模拟器可以验证，现网部分运营商设备对重复 IP 敏感。
适用场景：只接受整机断电故障保护，链路故障不做保护；不推荐互联网出口，风险高。
❌不可行方案说明
想在 / 30 网段硬配置 VRRP：10.10.10.1/30网关，网段范围10.10.10.0‑10.10.10.3，网络地址 0，广播 3，可用 IP 只有 1、2，没有第三个 IP，VRRP 无法配置虚拟 IP。
两台防火墙都直接接 VLAN10，分别配置不同 IP，不用 VRRP：上层交换机不知道该把流量发给谁，无法自动切换，故障时需要人工改路由，无法自动化 HA。
内网侧注意点
内网侧，如果内网网关在防火墙上，同样也需要 VRRP 虚拟 IP；如果内网没有空余 IP，内网侧同样需要参考方案一，内网交换机做路由 track 引流。
排障验证命令
shell
display remote-backup group #查看RBM状态，确认active/standby
display bfd session all #验证BFD会话
display ip routing-table #上层交换机看路由是否随BFD切换
方案选型建议
互联网出口，要求链路故障 + 整机故障都能自动切换：选方案一（交换机 BFD + 静态路由，新增互联网段，生产首选）
仅做整机断电保护，不想改动上层交换机配置，接受链路故障不切换：选方案二 RBM mirror 镜像模式。
补充：很多运营商给的 / 30 专线，就是这个痛点，没有多余 IP 做 VRRP，行业通用做法就是出口防火墙不直接接运营商 VLAN，中间增加交换机三层中转，用路由跟踪实现 HA 切换。
