S10508X‑G 交换网板（Fabric 网板）槽位要求与作用

机箱后面板网板槽位：Slot10‑15，共 6 个网板专属槽位，网板在机箱后部，被 3 个风扇框遮挡：FAN1 覆盖 10‑11；FAN2 覆盖 12‑13；FAN3 覆盖 14‑15。

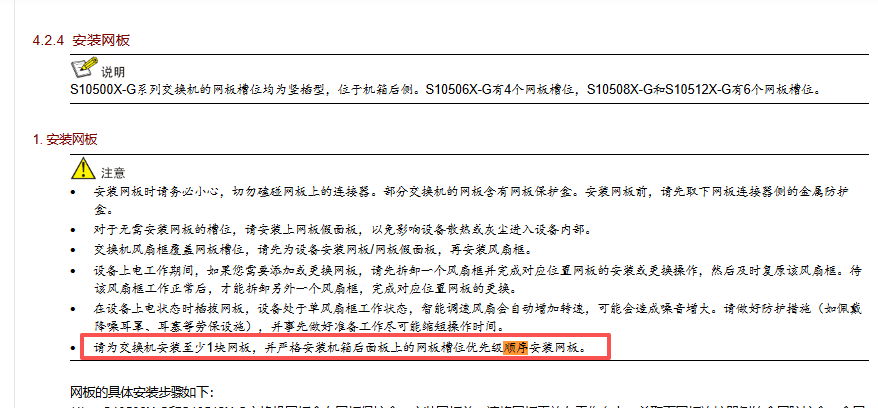

⚠️主机出厂不带网板，网板属于必配硬件，最少必须装 1 块，否则业务板无法转发流量，整机不能工作H3C。

一、槽位优先级安装要求（重点，不能随便乱插）

1. 优先高优先级槽位：Slot10、12、14（每组风扇框第一个槽位），系统日志会提示优先安装这一组槽位。
2. Slot11、13、15 属于次优先级，只有网板数量大于 3 块的时候才使用这几个槽位；仅配 2/3 块网板时，不要插入 11、13、15，否则设备会弹出告警日志。

举例：

• 配置 2 块网板 → Slot10 + Slot12
• 配置 3 块网板 → Slot10 + Slot12 + Slot14
• 配置 4‑6 块满配 → 再依次增加 11、13、15 槽位。

3. 空槽位必须安装网板假面板，保证风道散热。
4. 更换网板：必须拆掉对应风扇框才能插拔网板；一次只拆一个风扇框，操作完成马上复原，不要同时拆掉 2 组风扇框，防止散热不足高温告警H3C。
5. 支持热插拔；拔出网板前长按板卡 OFFLINE 按键 6 秒，黄灯亮起再拔出。

系统告警提示：Please install the fabric module in slot 13 or slot15. These slots take precedence over others for fabric module installation.，代表网板插在了低优先级槽位，需要调整槽位。

二、交换网板主要作用

1. 业务板之间流量转发核心：不同槽位业务板（Slot2‑9）之间的跨板流量，全部经由交换网板转发；没有网板，跨业务板端口完全不通，同一块业务板端口本地互通。
2. 负载分担 + 冗余保护：多块网板同时工作，流量在多块网板之间负载分担；某一块网板故障，剩余网板自动接管流量，业务不中断，实现冗余高可靠。
3. 决定整机交换容量：网板数量越多整机可用交换带宽越大。

简单理解：主控管控制层面；业务板管对外端口；交换网板负责整机数据流量交换转发。

三、工程实施注意事项

1. 网板型号必须匹配 S10508X‑G，不能混用 10506X‑G/10512X‑G 网板。
2. 网板数量建议最少配置 3 块（10、12、14）做冗余；单块网板可以开机，无冗余，网板故障整机跨板流量中断，生产环境严禁单网板运行。
3. 查看网板状态命令

4. 升级网板固件：网板固件跟随整机版本，升级 Comware 版本自动同步网板固件。

四、常见故障现象

• 网板插错低优先级槽位：设备持续弹出日志告警，但不影响业务转发；需要调整至优先槽位消除告警。
• 没有安装网板：业务板端口 UP，但是跨业务板端口之间无法互通。
• 拆掉风扇框不及时复原：短时间风扇降速，高温告警。
