HPE DL580 Gen9 电源背板 (Power Supply Backplane，电源分配板 PDB) 拆装

手册官方文档：HPE ProLiant DL580 Gen9 Maintenance and Service Guide，对应章节 Power supply backplane（Page69）Hewle...。

现象：4 块电源全部识别不到，绝大多数为此背板故障；此板不是热插拔部件，整机必须完全下电，拔掉全部电源线，等待电容放电 5‑10 分钟！！

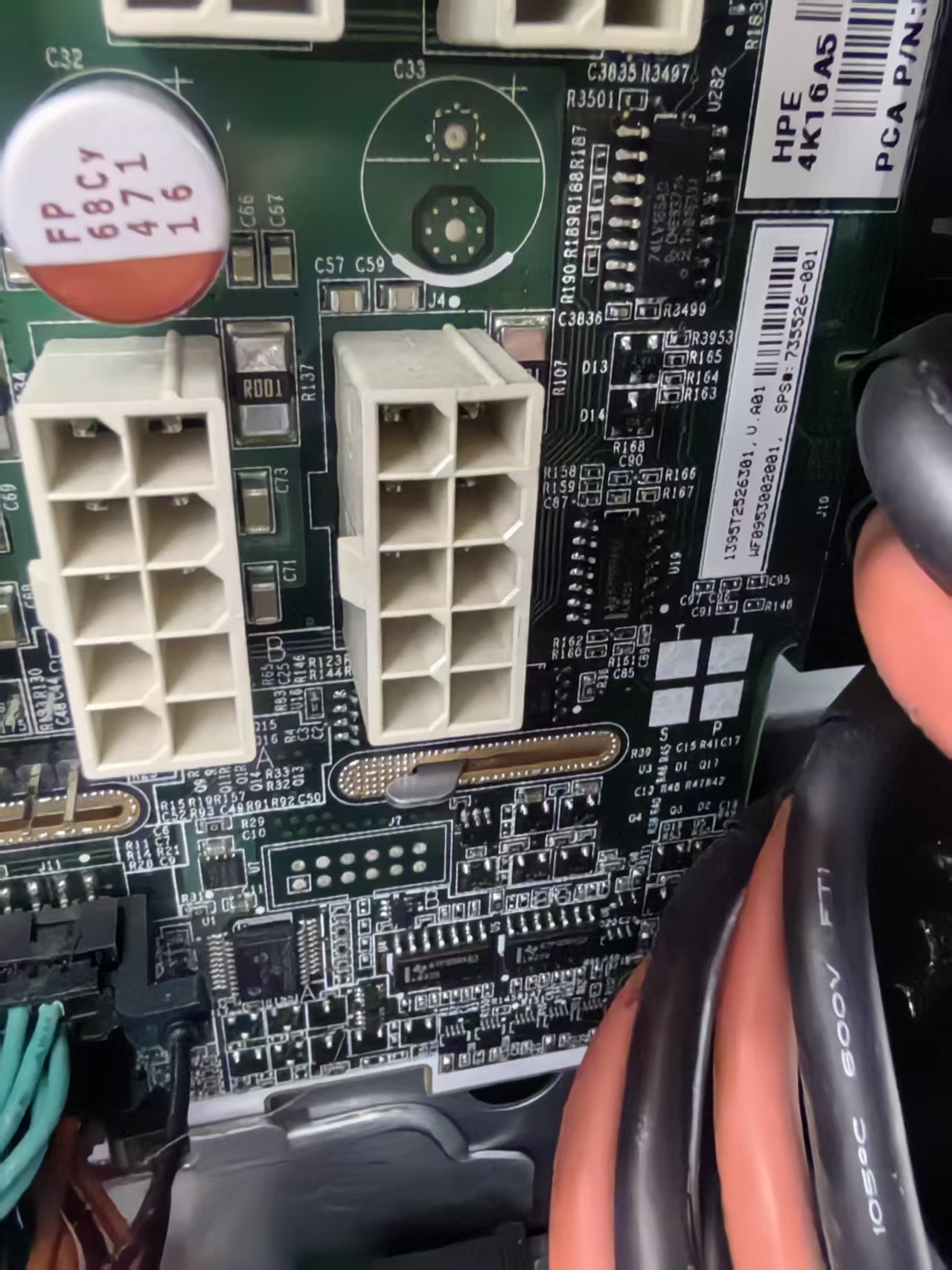

你图片上就是该电源背板，4 个电源模块后部对接的这块 PCB 板，连接主板大功耗供电插座。

⚠️前置安全要求（必做）

1. 服务器操作系统正常关机，拔掉 4 根全部外部电源线，不要只关机。
2. 佩戴防静电手环接地，PCB 芯片极易静电击穿；
3. 断电静置 5‑10 分钟，让板上大电容放电，残余高压会烧主板；
4. 将服务器从机架拉出 / 取出，打开机箱上盖 (Access Panel)；
5. 把 4 个热插拔电源模块全部从机箱后部拔出。

拆卸完整步骤（官方流程）Hewle...

1. 打开机箱盖板，拆除 CPU 内存抽屉（Processor‑Memory Drawer），不拆抽屉看不到背板全部线缆。
2. 拔掉电源背板上所有连接线缆：
   • 多条大电流主板供电插头（就是你照片上白色 8pin 大供电插头，小心卡扣，不要硬撬针脚）
   • RCM 监控小板的侧带信号排线（细排线，电源状态、电源识别信号，漏插这个就会电源识别失败）

⚠️细信号排线很脆，不要暴力拉扯。

3. 固定螺丝：
   • T10 梅花螺丝刀：背板上部 2 颗固定螺丝
   • T15 梅花螺丝刀：底部电源连接器块 2 颗螺丝
4. 螺丝全部卸下后：垂直向上抬起电源背板，脱离机箱卡扣挂钩，向上滑动脱离卡槽，之后向后取出背板。

不要左右硬掰！背板底部有金手指连接器，是对接主板的大电流触点，弯折直接报废主板。

安装新背板（反向操作）

1. 新背板对准机箱卡槽，垂直放入，向下落到位，确认底部金手指完全贴合主板插座，无歪斜。
2. 拧紧：底部 T15 两颗、上部 T10 两颗螺丝。
3. 插回全部线缆：
   • 大电流白色供电插头，听到卡扣咔哒确认完全扣死；
   • RCM 电源状态细信号线必须插到位，漏插会出现电源全部识别不到（就是你现在故障现象）。
4. 复原 CPU 内存抽屉，装回机箱盖板，插回 4 个电源模块，接电源线开机。

故障现场重点注意（踩坑点）

1. 金手指（背板对接主板的底部触点）：拆装最容易受伤，严禁倾斜压入，会压弯主板插座针脚，主板直接报废。必须垂直平放下压。
2. 那根细 RCM 信号排线：负责电源在位识别；很多人换完背板还是识别不到电源，就是排线没插牢。
3. 更换完成开机，进 iLO 界面查看电源状态，确认 4 个电源全部识别。
4. 如果更换后依旧识别失败：检查主板侧大电流插座是否烧蚀（背板故障经常连带主板供电座烧毁）。

官方手册获取链接

打开文档跳转到 Page69 Power supply backplane，里面有原厂插图。

备件 PN 参考

补充：该板故障率高，故障现象就是 iLO 识别不到任何电源模块，电源模块本身是好的；更换全程必须完全断电放电，严禁带电操作。
