mesh搭建问题

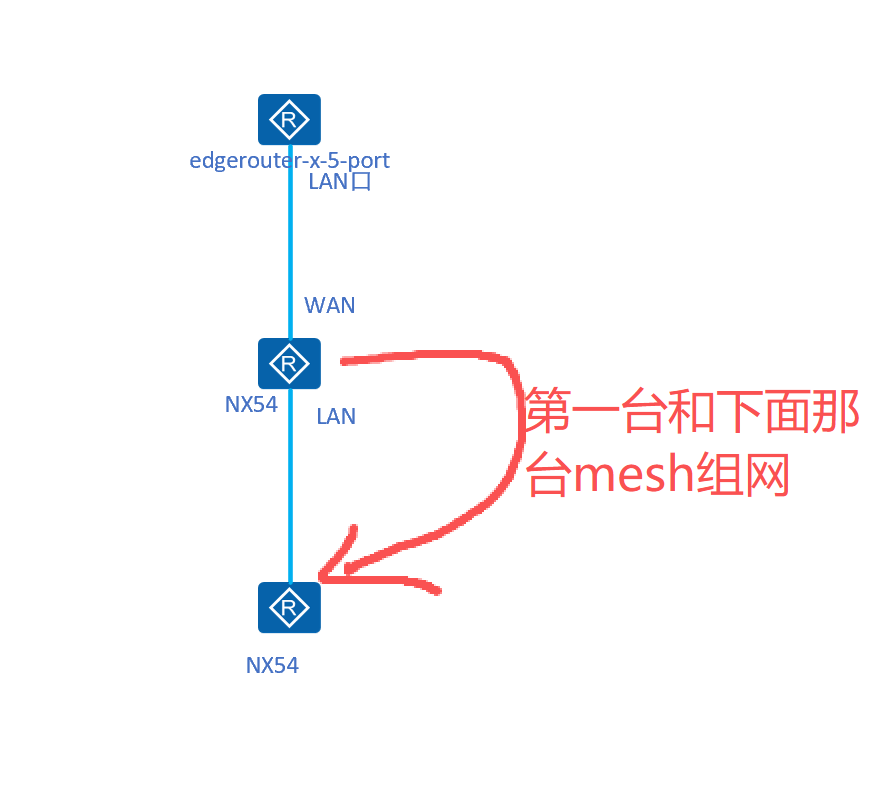

你只能这样去组mesh，无论你怎么弄都是两台nx54组mesh，你也可以吧两台nx54都接到edgxxxxx上

# ER‑X‑5‑port 拨号 + 两台 NX54 Mesh 组网

>
> 组网：**EdgeRouter‑X‑5‑port 做 PPPoE 拨号主网关；两台 H3C NX54 做 Mesh 节点**。
> ⚠️重点：**NX54 的 Mesh 是 H3C 私有 Mesh，不能把 ER‑X 作为 Mesh 主节点；ER‑X 只做拨号网关，不参与 Mesh**。

## 拓扑

光猫 → ER‑X‑5‑port（WAN 口，PPPoE 拨号）
ER‑X LAN 口 → 网线 → **NX54‑A（Mesh 主节点）WAN 口**
NX54‑A 与 NX54‑B 做 Mesh（有线回传优先）

>
> ER‑X 开启 DHCP 服务，给 NX54‑A 分配内网 IP；**NX54 不要拨号，上网方式选 DHCP 获取**。

## 方案一：有线 Mesh（推荐，最稳）

1. 先配置 ER‑X‑5‑port
- WAN 口 PPPoE 拨号；LAN 口配置内网网段，开启 DHCP 服务。
- 关闭 ER‑X 的防火墙对 LAN‑LAN 的隔离。
2. 第一台 NX54‑A（Mesh 主）
- WAN 口接 ER‑X 的 LAN 口；上电，手机连 NX54 初始 WiFi。
- 魔术家 APP 配置：**上网方式选择 DHCP**（不要 PPPoE），设置 WiFi 名称密码，完成配置。此时 NX54‑A 正常上网，绿灯常亮。
3. 第二台 NX54‑B（子节点，恢复出厂）
- 网线：**NX54‑B 的 WAN 口 接 ER‑X 的 LAN 口**（星型拓扑，不经过主 NX54）。
- 上电，等待橙灯闪烁；
- 方式 A（按键配对）：同时按下 NX54‑A、NX54‑B 的 Mesh 按键，等待 2 分钟，子路由绿灯常亮即完成 Mesh 组网。
- 方式 B（APP 配对）：魔术家 APP 进入主 NX54，Mesh→添加子路由，按提示操作。

>
> ✅有线回传：两台 NX54 之间**不需要网线直连**，全部上联到 ER‑X，由 ER‑X 交换机转发 Mesh 控制报文。

## 方案二：无线 Mesh（没有预埋网线）

- NX54‑A：WAN 接 ER‑X LAN，DHCP 上网，配置完成。
- NX54‑B 恢复出厂，上电，放在主 NX54 信号良好位置。
- 同时按两台 Mesh 按键配对，2 分钟完成无线 Mesh。

>
> 缺点：无线回传会占用无线带宽，速率会下降。

## 关键坑点（非常重要）

1. ❌**不要把 NX54 改成 AP 模式**，AP 模式下 NX54 的 Mesh 功能会失效。必须保持 NX54 是路由模式，上网方式 DHCP。
2. 两台 NX54**不能接在 ER‑X 后面做桥接 AP**，桥接模式不支持 Mesh。
3. ER‑X 只负责拨号、DHCP、路由；Mesh 的管理、漫游全部由两台 NX54 之间完成。
4. 两台 NX54 固件建议升级到最新版，版本不一致 Mesh 容易失败。
5. 若 Mesh 配对失败：两台 NX54 全部恢复出厂，重新操作；确认 ER‑X 没有开启 VLAN 隔离、端口隔离。

## 验证

魔术家 APP 里可以看到 Mesh 拓扑；手机在两个 NX54 覆盖范围移动，WiFi 不中断，无缝漫游。

## 极简总结

1. ER‑X 拨号，开启 DHCP；
2. NX54‑A WAN 接 ER‑X LAN，DHCP 上网，作为 Mesh 主；
3. NX54‑B 恢复出厂，WAN 也接 ER‑X LAN；按键配对完成有线 Mesh；
4. NX54 保持路由模式，不要切 AP 模式。
