您好，参考

1. F5000：RBM 主备，4 个三层子接口，每个子接口配置实 IP+VRRP，备机接口由 RBM 置为 Down。
2. 引流核心：入接口 inbound 方向 PBR 打标记，强制会话回程走对应的回包子接口，实现入哪个 S6850，就从哪个 S6850 返回，不能单纯依靠动态路由。
3. S6850 分别配置指向对应 VRRP 的进出向静态 / OSPF 路由，两台交换机之间不互引业务回程路由。

针对你的F5000 RBM+VRRP主备组网和“出入引流”需求，核心思路是通过在三层聚合子接口上配置VRRP，并让RBM来统一管理这些VRRP组，以实现流量的主备切换和引流。

简单来说，就是让所有VRRP组的“主”状态都集中在同一台防火墙上，流量自然就会通过这台主设备转发，从而实现“从哪进，从哪出”的引流效果。

1. 基础环境与VRRP配置规范

首先，需要完成基础配置并遵循一些规范。

• IP地址规划与配置：所有三层接口（物理口、聚合口、子接口）都需要配置IP地址。对于VRRP，需要明确接口真实IP和虚拟IP（VIP）。根据你提供的信息，配置示例如下：

• F5000-1 (主设备)

  bash

  # 上联S6850-1的聚合口及VRRP interface Route-Aggregation1.1 ip address 192.168.1.10 255.255.255.248 vrrp vrid 1 virtual-ip 192.168.1.9 active interface Route-Aggregation1.2 ip address 192.168.1.18 255.255.255.248 vrrp vrid 2 virtual-ip 192.168.1.17 active # 上联S6850-2的聚合口及VRRP interface Route-Aggregation2.1 ip address 192.168.2.138 255.255.255.248 vrrp vrid 3 virtual-ip 192.168.2.137 active interface Route-Aggregation2.2 ip address 192.168.2.146 255.255.255.248 vrrp vrid 4 virtual-ip 192.168.2.145 active

• F5000-2 (备设备)

  bash

  # 注意：接口真实IP与主设备不同，但VRRP虚拟IP完全相同 interface Route-Aggregation1.1 ip address 192.168.1.11 255.255.255.248 vrrp vrid 1 virtual-ip 192.168.1.9 # ... 其他子接口配置类似，IP地址与主设备不同，VRRP VIP保持一致

注意：

• vrrp vrid 1 virtual-ip ... active 命令中的 active 参数，表示该设备在此VRRP组中初始为主用（Master） 状态。

• 备用设备上不要配置 active 参数。

• VRRP虚地址和实地址可以在不同网段。

2. 核心配置：RBM与VRRP联动

这是实现高可用的关键。RBM会接管VRRP的主备状态，实现统一的故障切换。

• 在F5000-1 (主设备) 上配置RBM：

  bash

  # 1. 配置Track项，用于监控上行链路 track 1 interface Route-Aggregation1.1 physical track 2 interface Route-Aggregation1.2 physical track 3 interface Route-Aggregation2.1 physical track 4 interface Route-Aggregation2.2 physical # 2. 进入RBM配置视图 remote-backup group # 3. 指定对端（F5000-2）的IP地址 remote-ip 192.168.254.2 # 假设这是RBM心跳接口的对端IP # 4. 指定本端IP地址 local-ip 192.168.254.1 # 假设这是RBM心跳接口的本端IP # 5. 配置数据通道接口（用于备份会话表等） >1023 # 6. 关联Track项，实现链路联动 track 1 track 2 track 3 track 4 # 7. 设置本设备角色为主设备 device-role primary # 8. 开启热备份功能 hot-backup enable configuration auto-sync enable

• 在F5000-2 (备设备) 上配置RBM：

  bash

  remote-backup group remote-ip 192.168.254.1 # 对端（F5000-1）的IP local-ip 192.168.254.2 # 本端IP >1023 # 关联相同的Track项 track 1 track 2 track 3 track 4 device-role secondary # 设置为备设备 hot-backup enable configuration auto-sync enable

  关键点：配置RBM后，VRRP的主备状态将由RBM统一控制。正常情况下，所有VRRP组的Master都会是F5000-1。

3. 路由引流配置方案

完成上述配置后，需要将业务流量引导至防火墙。

方案一：使用静态路由（配置简单，适合中小型网络）

在S6850-1和S6850-2上，将去往内网的流量下一跳指向F5000上的VRRP虚拟IP。

• 在S6850-1上配置：

  bash

  # 去往内网的默认路由，下一跳指向防火墙的VRRP VIP ip route-static 0.0.0.0 0 192.168.1.9

• 在S6850-2上配置：

  bash

  ip route-static 0.0.0.0 0 192.168.2.137

这样，流量就会被引导至当前VRRP的Master设备（即主防火墙）。

方案二：使用OSPF动态路由（更灵活，适合大型网络）

在防火墙上运行OSPF，并将VRRP虚拟IP所在的网段发布给S6850。

• 在F5000-1和F5000-2上配置OSPF：

  bash

  ospf 1 router-id 1.1.1.1 # 两台设备的Router-ID必须不同 area 0.0.0.0 network 192.168.1.8 0.0.0.7 network 192.168.1.16 0.0.0.7 network 192.168.2.136 0.0.0.7 network 192.168.2.144 0.0.0.7

• 在S6850-1和S6850-2上配置OSPF，并在与防火墙互联的接口下开启OSPF。

关键点：通过调整OSPF的Cost值，可以控制S6850优选哪条路径。例如，可以设置主用路径的Cost为10，备用路径的Cost为100。

4. 注意事项与验证

• 数据通道：RBM心跳和数据通道不能与业务口共用，建议使用独立接口或聚合口。

• 配置同步：开启configuration auto-sync enable后，在主设备上的大部分配置会自动同步到备设备。但接口IP地址等差异化配置仍需手动在备设备上配置。

• NAT地址池：如果使用NAT，NAT地址池不能包含接口的真实IP地址。

• Track联动：必须配置Track并关联到RBM，以实现链路故障时的快速切换。

• 抢占模式：建议开启VRRP的抢占模式（preempt-mode），以便主设备恢复后能自动夺回主角色。

验证命令：

• display remote-backup-group status：查看RBM状态。

• display vrrp brief：查看VRRP状态，确认所有VRRP组的Master是否都在主防火墙上。

• display ip routing-table：查看路由表，确认路由指向正确。

F5000‑RBM 主备 + 三层聚合子接口组网，源进源出引流 + VRRP 配置

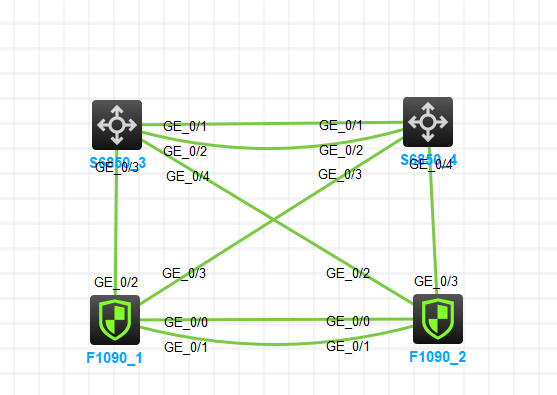

组网说明：

• FW‑F5000‑1（主）、FW‑F5000‑2（备）RBM 主备模式；
• F5000‑1 对接 S6850‑3：Route‑Aggregation1，子接口：
  • Agg1.1：192.168.1.9/29（入方向子接口，S6850‑3 过来流量）
  • Agg1.2：192.168.1.17/29（回包出方向子接口，回 S6850‑3）
• F5000‑1 对接 S6850‑4：Route‑Aggregation2，子接口：
  • Agg2.1：192.168.2.137/29（入方向子接口，S6850‑4 过来流量）
  • Agg2.2：192.168.2.145/29（回包出方向子接口，回 S6850‑4）

业务诉求：S6850‑3 进来的流量，回包必须从 Agg1.2 返回 S6850‑3；S6850‑4 进来流量，回包从 Agg2.2 返回 S6850‑4，避免往返路径不一致导致会话异常。

⚠️关键点：RBM 主备模式，只有主设备处理业务，备设备接口 IP/VRRP 配置同步，业务接口备机物理 UP，但不转发流量；RBM 联动 VRRP，主设备 VRRP 为 active，备机为 standbyH3C。

一、接口 & VRRP 配置示例（F5000‑1 主设备，F5000‑2 RBM 同步大部分配置，VRRP 角色自动同步）

三层聚合，子接口封装，每个子接口配置实 IP+VRRP 虚拟 IP，RBM 联动 VRRP，主 active、备 standby。

F5000‑2 备机：RBM 配置同步，VRRP 角色自动变为 standby，不需要手动写 standby；RBM 联动 VRRP 自动控制主备角色切换H3C。

二、往返流量引流（源进源出，核心重点）

场景风险：静态路由 / OSPF 动态路由，路由表只看目的 IP，回包有可能选到另外一套聚合子接口，出现入从 Agg1.1 进，回包走 Agg2.2 出去，业务会话异常。 两套实现方案，方案 1 官方推荐，优先；方案 2 策略路由兜底。

方案 1：全局 + 接口开启【保持上一跳 session flow‑redirect enable】（F5000 V7 内置源进源出机制，优先使用）

原理：正向流量从哪个子接口进入，会话记录上一跳接口信息；反向流量优先根据会话上一跳转发回原入接口，不单纯查路由表选出口，实现源进源出。

✅效果：

• 流量从Agg1.1进来，会话记录上一跳；回复报文优先从Agg1.2转发回 S6850‑3；
• 流量从Agg2.1进来，回复报文优先从Agg2.2转发回 S6850‑4；

⚠️注意：keep‑last‑hop 只对已经建立会话的流量生效；新建流量路由仍然参考路由表，S6850 侧路由必须正确指向 VRRP 虚拟 IP。

方案 2：策略路由 PBR 兜底（如果业务无法使用 keep‑last‑hop，备选）

根据源 IP 区分，S6850‑3 过来的源网段，下一跳指向 Agg1.2 对端；S6850‑4 过来源网段下一跳指向 Agg2.2 对端。 配置在防火墙入方向子接口 Agg1.1、Agg2.1 inbound。

三、S6850 交换机侧路由配置要点

1. S6850‑3：去往内网业务网段，静态路由下一跳指向 VRRP 虚拟 IP 192.168.1.9（Agg1.1 VRRP）。
2. S6850‑4：去往内网业务网段，静态路由下一跳指向 VRRP 虚拟 IP 192.168.2.137（Agg2.1 VRRP）。
3. S6850 回程路由：防火墙把回 S6850‑3 网段路由下一跳指向192.168.1.17；回 S6850‑4 网段下一跳指向192.168.2.145。

动态路由场景：OSPF 把 VRRP 虚拟 IP 网段发布进 OSPF，不要发布实接口物理 IP。

四、RBM+VRRP 重要约束与坑点

1. RBM 主备模式，VRRP 必须加 RBM 联动，配置vrrp vrid x virtual‑ip x.x.x.x active/standby；不要普通 VRRP，否则切换异常；备机角色 RBM 自动同步，不需要手动写 standbyH3C。
2. keep‑last‑hop 只对已经建立会话的流量生效；S6850 路由不能缺失，首包还是依赖路由表。
3. 子接口模式：聚合口是三层 Route‑Aggregation，子接口不需要 VLAN 终结（本案例是三层直连子接口，不是单臂路由子接口）。
4. RBM 切换：主设备故障，RBM 将备机 VRRP 全部切换 active；业务流量切换到备机，会话表 RBM 同步，业务不中断。
5. 安全策略：VRRP 报文 local‑trust 双向放行，否则 VRRP 协议报文丢弃，VRRP 状态异常。

五、排障命令

简短总结

1. 接口：三层 Route‑Aggregation 聚合，拆分子接口，每个子接口配置实 IP+RBM 联动 VRRP 虚拟 IP；主 active，备机 RBM 自动同步为 standby。
2. 往返引流：全局session flow‑redirect enable，业务子接口keep‑last‑hop enable实现源进源出，哪个子接口进来流量，回包从对应返回子接口送出，这是 F5000 该组网标准方案。
3. S6850 侧静态 / OSPF 路由指向对应 VRRP 虚拟地址；
4. 放行 VRRP 安全策略；RBM 主备切换时 VRRP 角色自动联动切换。
