ACL调用地址组不生效
- 0关注
- 0收藏，215浏览
问题描述：

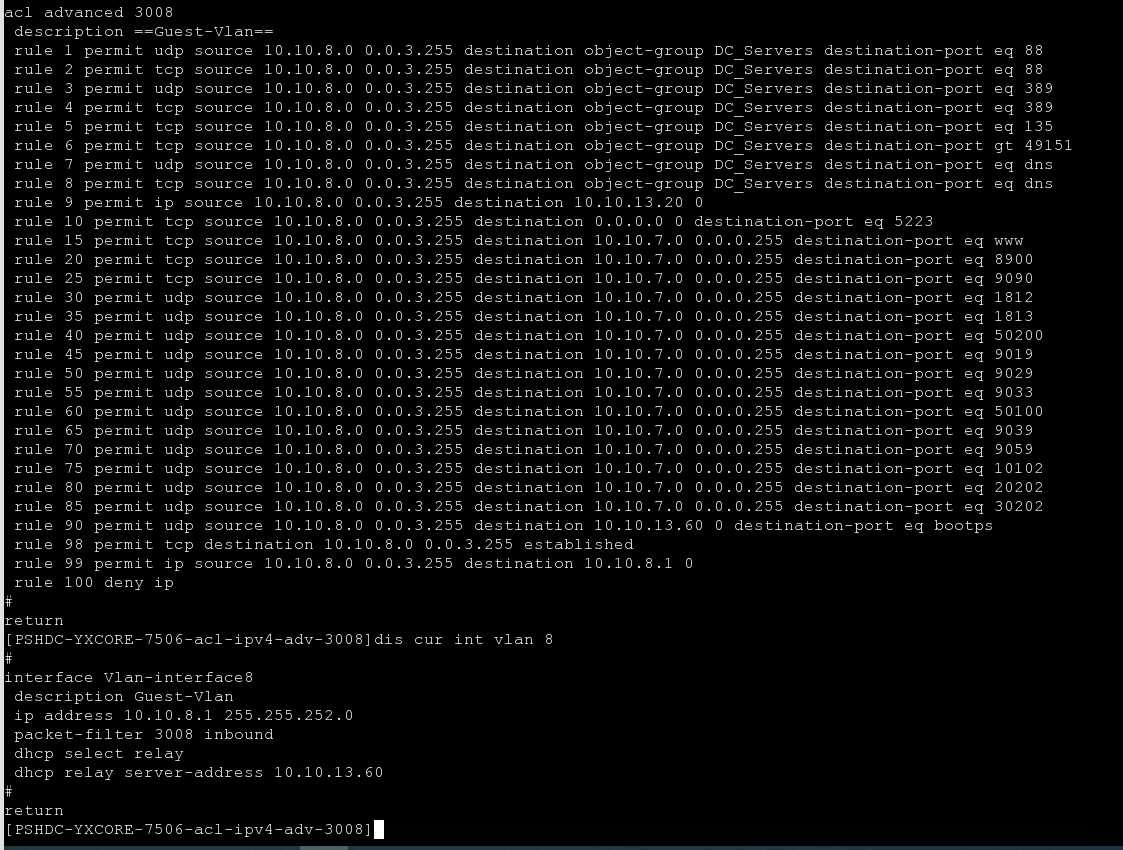

配置了地址组，ACL调用地址组发现不生效，直接将地址组中的地址写到acl中是生效的，有大神能看下是什么原因吗。
- 2026-09-09提问
- 举报
-
(0)
最佳答案
核心问题：V7 平台 S7506 高级 ACL，
destination object-group DC_Servers这条语法，老版本固件存在硬件转发芯片不支持对象组匹配的限制；同时还有 ACL 条目顺序、对象组类型、硬件表项下发的坑。 现象特征：ACL 配置行能正常保存不报错，但流量在硬件转发，没有匹配对象组的 rule；把 object-group 拆开，一条一条写目的 IP，就能正常命中，这是典型硬件不支持高级 ACL 内嵌地址对象组。
1、根因（最可能）
S7506 V7 平台，接口 inbound 调用 advanced ACL，当 rule 里直接写destination object-group，部分版本芯片不支持把地址对象组加载到硬件 TCAM。
- 直接写目的 IP：可以正常下发到硬件，流量命中
- 写 destination object-group：配置保存成功，但硬件没有生成对应的表项，数据包无法匹配这条 rule，直接跳过。
注意：V7 分版本，早期 R7xxx 版本高级 ACL 不支持对象组；基础 ACL（acl number 2000~2999）支持 object-group，高级 acl 3000 + 很多版本硬件不支持。
快速验证是不是硬件下发问题
display acl 3008
看对应 rule 的 hit 计数：访问 DC_Servers 服务器，hit 计数完全不增长，说明这条规则没有被流量匹配。
display packet-filter interface Vlan-interface 8 inbound
查看 ACL 是硬件模式（hardware）还是软件（software）。 如果是硬件模式，高级 acl 内嵌 object-group 不支持，规则不下硬件。
2、备选排查点（次要）
- 对象组名称中间空格！
你的对象组名字是

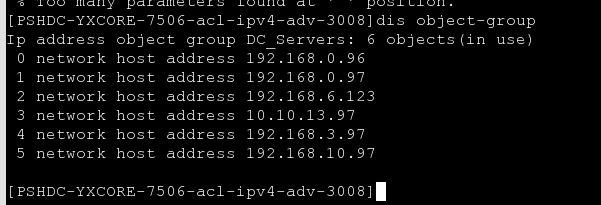

DC_Servers，下划线没问题，不要写成 DC Servers（中间空格），空格会识别成两个参数，配置异常。你截图dis object-group名称DC_Servers是正确的，这条可以排除。 - ACL 规则顺序 rule1~8 是放通 DC_Servers；后面还有大量 rule，最后 rule100 deny ip。
不存在后面规则覆盖的问题，但是注意：硬件 ACL 是并行查找，软件是顺序查找，行为会不一致。
- 接口应用方向
packet-filter 3008 inbound在 Vlan8 入方向（Guest 流量进交换机），方向是正确的。Guest 网段 10.10.8.0/22，源网段匹配没问题。
3、3 套解决办法（按推荐顺序）
方案 1：升级交换机固件（根治，优先评估）
升级到支持高级 ACL 调用 ip object-group 的 V7 新版本，新版本修复 TCAM 硬件表项对高级 ACL 地址对象组支持。升级前查版本发行说明书确认特性支持。
方案 2：拆对象组，用多条 rule（临时应急，你直接写 IP 能生效就是这个原理）
把 DC_Servers 里面 6 个 IP，每条单独写 rule：
rule permit udp source 10.10.8.0 0.0.3.255 destination 192.168.0.96 0 destination-port eq 88
rule permit tcp source 10.10.8.0 0.0.3.255 destination 192.168.0.96 0 destination-port eq 88
……6台服务器依次补齐所有端口
缺点：维护麻烦，服务器增减 IP 需要改 ACL。
方案 3：改用 QOS / 流分类 + 策略（推荐替代方案）
用traffic classifier调用if-match destination-object-group，在流分类里引用地址对象组，然后在接口应用packet-filter改为 qos policy。
流分类是软件层面支持 object-group，不受高级 ACL 硬件 TCAM 限制。示例：
#定义流分类
traffic classifier Guest-DC operator and
if-match source ip-address 10.10.8.0 0.0.3.255
if-match destination object-group DC_Servers
#定义流行为
traffic behavior permit
permit
#策略关联
qos policy Guest-DC
classifier Guest-DC behavior permit
#接口下应用
interface Vlan-interface8
qos apply policy Guest-DC inbound
注意：qos policy 的 permit 只是放行，后面依然需要处理其他拒绝策略；硬件资源占用会比 acl 高。
4、调试命令定位
display acl 3008
display acl resource
display object-group ip address DC_Servers
display packet-filter hardware resource
- 看 acl hit 计数是否增加
- 查看硬件 TCAM 资源是否耗尽，资源满了也会导致部分规则不下硬件
5、重要限制总结（S7506 V7）
- 高级 ACL（3000~3999）很多老 V7 版本硬件 TCAM 不支持
destination object-group/source object-group，配置能保存，但无法命中流量；基础 ACL（2000 段）支持对象组。 - 基础 ACL 只能匹配源 IP，不能匹配目的端口，所以不能直接拿来替代你的业务策略（你需要匹配目的端口 88/389 等）。
- 当 ACL 无法下硬件，会降级到软件转发，大流量场景 CPU 飙升，不建议长期软件转发。
小结
大概率是S7506 当前 V7 固件版本，高级 ACL 硬件 TCAM 不支持内嵌 ip 地址对象组，配置保存成功但是硬件没有下发表项，流量无法命中；手动写单个目的 IP 可以生效。
可选方案：①升级到支持该特性的新版本；②拆分 ACL 规则，逐条写服务器 IP；③改用 QoS 流分类引用 object-group。优先display acl看 hit 计数确认是否命中。
- 2026-09-09回答
- 评论(0)
- 举报
-
(0)
1. 确认对象组（地址组）创建与引用方向是否一致
如果在接口出方向调用，且使用的是 object-group ip address（对象组），部分旧版本可能不支持出方向调用对象组，或需要注意 destination-port 等组合逻辑。
关键检查命令：
display object-group ip address
display acl [ ipv6 ]
2. 排除硬/软件转发差异
有些设备在硬件转发模式下对动态对象组（如含FQDN的）或复杂对象组组合支持不佳。
测试方法：在接口下配置 undo fast-forwarding（仅用于测试，不要长期开启）或切换为软件转发，看是否生效。
3. 版本Bug
H3C 早期版本（特别是 V7 早期的 ESS/EAR 版本）存在对象组在特定场景（如出方向、IPSec VPN多实例等）下不生效的已知Bug。
建议升级至官网最新的 Release 版本。
4. 配置细节检查
确认ACL是 basic/advanced，高级ACL建议同时写 source 和 destination（哪怕是 any），配合对象组使用逻辑最清晰。
- 2026-09-09回答
- 评论(0)
- 举报
-
(0)
暂无评论
ACL调用地址组不生效，但直接写IP地址就正常，这个问题通常由以下几个原因导致。建议按以下顺序排查：
第一步：检查ACL规则与调用方向
检查ACL规则本身：确认ACL规则中是否正确引用了地址组对象。同时，使用
display object-group ip address命令确认地址组内确实包含了预期的IP地址。检查ACL调用方向：这是最常见的原因之一。
第二步：排查策略路由（PBR）场景
如果你的ACL是用于策略路由（PBR），那么很可能是遇到了设备限制。
已知限制：部分H3C交换机的策略路由功能不支持直接调用包含地址对象组的ACL。策略路由通常只支持匹配五元组（源IP、目的IP、源端口、目的端口、协议号）。
解决方案：在这种场景下，需要在ACL中直接写入具体的IP地址或网段，而不是引用地址组对象。你提到“直接将地址组中的地址写到acl中是生效的”，这恰好符合策略路由的这种限制特征。
第三步：检查硬件资源与版本问题
检查硬件ACL资源：如果设备ACL规则数量较多，可能因硬件TCAM资源耗尽导致新增规则无法下发。执行
display qos-acl resource命令查看资源使用情况，如果Remaining条目为0，则说明资源不足。检查软件版本：H3C早期V7版本（特别是ESS/EAR版本）可能存在对象组在特定场景下不生效的已知Bug，建议将设备升级到最新的Release版本。
第四步：其他通用排查点
