问题描述：
wt1024面板AP交换机配置上线，ac是wx5034h AP管理VLAN是4093
- 2026-09-13提问
- 举报
-
(0)
给出完整型号，型号都是错误的。
打开你的电脑，在浏览器输入知了社区，找到这个帖子，要么在别人下面评论，要么点我名字。
给你按WX3540H看。
版本链接 首页支持文档与软件软件下载无线H3C WX3540H无线控制器(适用于WX3540H、WX3540H-F)

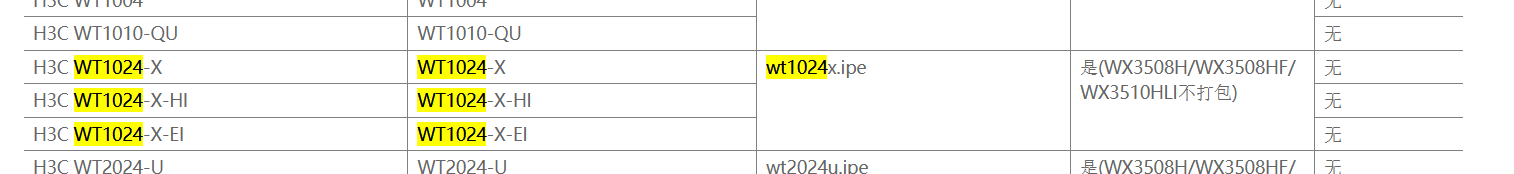

AP型号
AP上线教程 建议 三层注册+本地转发
- 2026-09-13回答
- 评论(0)
- 举报
-
(0)
一、AC (WX5034H) 关键配置
1. 基础互联与AP管理VLAN
假设连接AP的接口为G1/0/1：
vlan 4093
int g1/0/1
port link-type trunk
port trunk permit vlan 4093
port trunk pvid vlan 4093
2. 配置VLAN接口（为AP分配网关/IP）
interface Vlan-interface4093
ip address 192.168.1.1 255.255.255.0
3. 开启DHCP Server（为AP分配地址）
dhcp enable
dhcp server ip-pool ap-pool
network 192.168.1.0 mask 255.255.255.0
gateway-list 192.168.1.1
4. 配置CAPWAP源接口
wlan ac global
capwap source ip 192.168.1.1
5. 配置AP模板（自动固化）
wlan auto-ap enable
wlan auto-persistent enable
二、WT1024 (面板AP) 注意事项
保持空配置（出厂状态），确保上联口通过Trunk允许VLAN 4093并以PVID 4093接入。AP上电后会自动在VLAN 4093内获取IP并发现注册AC。
- 2026-09-13回答
- 评论(0)
- 举报
-
(0)
暂无评论
WT1024-X 面板 AP 与普通 AP 不同，它相当于一个带 PoE 供电的“本体 AP”，必须先在 AC 上注册上线，才能给下挂的 WTU 分体 AP 供电。以下配置基于 AP 管理 VLAN 4093，假设采用 二层注册（AP 与 AC 在同一网段）。
核心前提：WT1024 是“AP”而不是“交换机”
WT1024-X 本身不需要通过 Console 口进行无线配置，所有无线设置都在 AC（WX5034H）上完成。它的上行口需要配置为 Trunk，允许管理 VLAN 4093 通过。
交换机侧配置
假设 WT1024 的上行口连接在交换机的 GigabitEthernet1/0/1 口。
DHCP 与 Option 43 配置
WT1024 需要获取 IP 地址才能与 AC 建立 CAPWAP 隧道。推荐在 AC 上配置 DHCP 服务器，或者确保现有 DHCP 服务器分配 4093 网段的地址。
若采用三层注册（AP 与 AC 跨网段） ，DHCP 服务器必须下发 Option 43 告知 AP 的 AC IP 地址。二层注册可跳过 Option 43。
🖥️ AC（WX5034H）侧配置
1. 配置 VLAN 接口与 DHCP
2. 开启自动 AP 上线
WT1024 获取 IP 后会自动向 AC 发起注册，AC 收到请求后自动固化该 AP。
3. 手动添加 WT1024（可选，若自动上线失败）
序列号可在 WT1024 的标签上查看，或通过
display wlan ap all在 AC 上查看已发现的 AP。
4. 配置无线服务模板
5. 将无线服务绑定到 AP 组
WT1024 上线后，在 AC 上将其加入 AP 组并绑定服务模板：
6. 配置 WTU 分体 AP 的 PoE 供电
WT1024 上线后，PoE 供电功能才会自动使能，下挂的 WTU 分体 AP 才能被供电并上线。无需额外手动开启 PoE。
- 2026-09-14回答
- 评论(0)
- 举报
-
(0)
暂无评论
WT1024（无线终结者 WTU）面板 AP 上线 WX5034H，管理 VLAN 4093
WT1024 属于WTU 无线终结单元，不是普通 FIT‑AP；CAPWAP 隧道跑在 VLAN4093，AC 为 WX5034H，三层跨 VLAN 注册H3C。
1、接入交换机（直连 WT1024 端口）配置
WTU 报文默认不带 tag；接入端口 PVID 设为 4093，放行管理 VLAN4093 以及业务 VLAN。
system‑view
vlan 4093
quit
interface GigabitEthernet 1/0/1 #对接WT1024面板口
port link‑type trunk
port trunk pvid vlan 4093 #WTU管理报文打上VLAN4093标签
port trunk permit vlan 4093 业务VLANID
undo port trunk permit vlan 1
quit
要点：pvid 必须是 4093，WT1024 本身不配置管理 VLAN，依靠交换机 PVID 打管理 VLAN 标签H3C。
2、核心交换机配置
- 创建 VLAN4093，配置 Vlan‑interface4093 作为 AP 管理网关；
- DHCP 地址池（VLAN4093 网段）分配 IP 给 WT1024，配置 option138（推荐 WTU 使用 option138，优先于 option43），值填写 WX5034H 的 CAPWAP 源 IP 地址H3C。
dhcp server ip‑pool wt‑pool
network 管理网段 mask 子网掩码
gateway‑list Vlan‑if4093IP
dns‑list x.x.x.x
option 138 ip‑address X.X.X.X #X.X.X.X是WX5034H CAPWAP源IP
quit
- 上行至 AC 的互联 Trunk 必须放行 VLAN4093；路由保证 VLAN4093 可以访问 AC。
3、WX5034H（AC 侧配置）
- AC 上创建 VLAN4093，Vlan‑interface4093 或者 AC 其他接口 IP 作为 CAPWAP 源地址；
- AC 与核心互联 Trunk 放通 VLAN4093；
- 开启 WTU 自动上线，或者使用 serial‑id 手工添加 WT1024 序列号：
wlan ap wt1024‑1 model WT1024
serial‑id xxxxxxxx
quit
WTU 上线后，绑定 service‑template 到 radio，开启射频。
4、关键注意点（WT1024 特有）
- WT1024 是 WTU 无线终结者，优先使用 DHCP option138发现 AC；option43 可以备选，但 WTU 优先识别 option138H3C。
- 网络三层可达：VLAN4093 网段必须路由可达 AC 的 CAPWAP IP；AC 要有回程路由指向 VLAN4093 网段。
- 交换机互联链路 Trunk 必须允许 VLAN4093 通过，不要过滤 UDP 5246/5247（CAPWAP 端口）。
- 版本匹配：WX5034H 的镜像版本要兼容 WT1024；版本不兼容会出现获取 IP 成功，但隧道建不起来。
5、排查命令
#交换机
display vlan 4093
display dhcp server pool wt‑pool
#AC查看WT注册状态
display wlan wt status
display wlan wt summary
简短总结
- 直连 WT1024 的交换机端口 Trunk，PVID=4093，放行 4093 与业务 VLAN；
- VLAN4093 网关 DHCP 配置option138 指向 WX5034H 的 CAPWAP IP；
- 全网 Trunk 链路放行 VLAN4093，三层路由互通，AC 添加 WTU 序列号；
- WT1024 是 WTU 终结者单元，优先 option138，不是普通 fit‑ap。
- 2026-09-14回答
- 评论(0)
- 举报
-
(0)
暂无评论
