VMware、win server2019部署imc＋组件EIA做802.1X认证典型配置失败

提问发错图了

你遇到的“偶然成功一次后无法复现”以及抓包发现“两份AC认证请求”的情况，在无线802.1X与iMC EIA对接的场景中确实比较典型。结合你的拓扑（AC-SW-AP-无线客户端，iMC有线连接），这个问题通常不是单一原因造成的，而是AC配置、iMC/EIA部署以及虚拟机网络几个环节共同作用的结果。抓包看到的“两份请求”是排查的关键线索。

 核心线索解读：“两份AC发来的认证请求”

抓包中看到两份认证请求，通常指向以下两种可能，这是定位问题的关键第一步：

• 情况一：AC重复发送请求：这通常发生在无线终端漫游或重复关联时。当终端从一个AP移动到另一个AP，或AC误判终端状态时，可能会触发新的认证流程，但旧的会话未正常结束，导致iMC收到相同用户的重复认证请求，EIA会记录为“重复认证报文”并可能中断旧的会话。

• 情况二：网络中存在环路或镜像：如果交换机网络存在二层环路，或配置了端口镜像，可能导致同一个认证请求报文被复制成两份送达iMC。这属于网络基础问题，需要检查交换机配置。

 分步排查方案

建议按照从外到内的顺序，逐一排查以下环节。

第一步：检查虚拟机与Windows Server基础环境（最易忽略）

iMC在虚拟机中的部署，网络模式是重中之重。

1. VMware网络模式：确保虚拟机的网卡设置为 “桥接模式”（Bridged），并勾选“复制物理网络连接状态”。这是确保iMC服务器能与物理网络中的AC正常通信的基础。

2. 防火墙策略：彻底关闭VMware宿主机（你的电脑）的防火墙，以及Windows Server 2019虚拟机的防火墙。Windows防火墙经常拦截RADIUS的1812/1813端口，导致认证失败。

3. 依赖组件：确认Windows Server 2019已安装 .NET Framework 3.5 和 4.7+，并添加了必要的IIS和“.”组件（具体组件名称可参考H3C官方安装指南）。

4. 主机名解析：检查 C:\Windows\System32\drivers\etc\hosts 文件，确保其中包含 iMC服务器主机名与IP地址的正确绑定。这可以避免因主机名解析失败导致的认证超时。

第二步：核对iMC/EIA平台状态

1. 进程与授权：登录iMC部署监控代理，确认所有进程（特别是 EIA相关进程）状态为“正在运行”。同时，在iMC“关于”页面中，确认 EIA授权数量充足，避免因License超限导致认证失败。

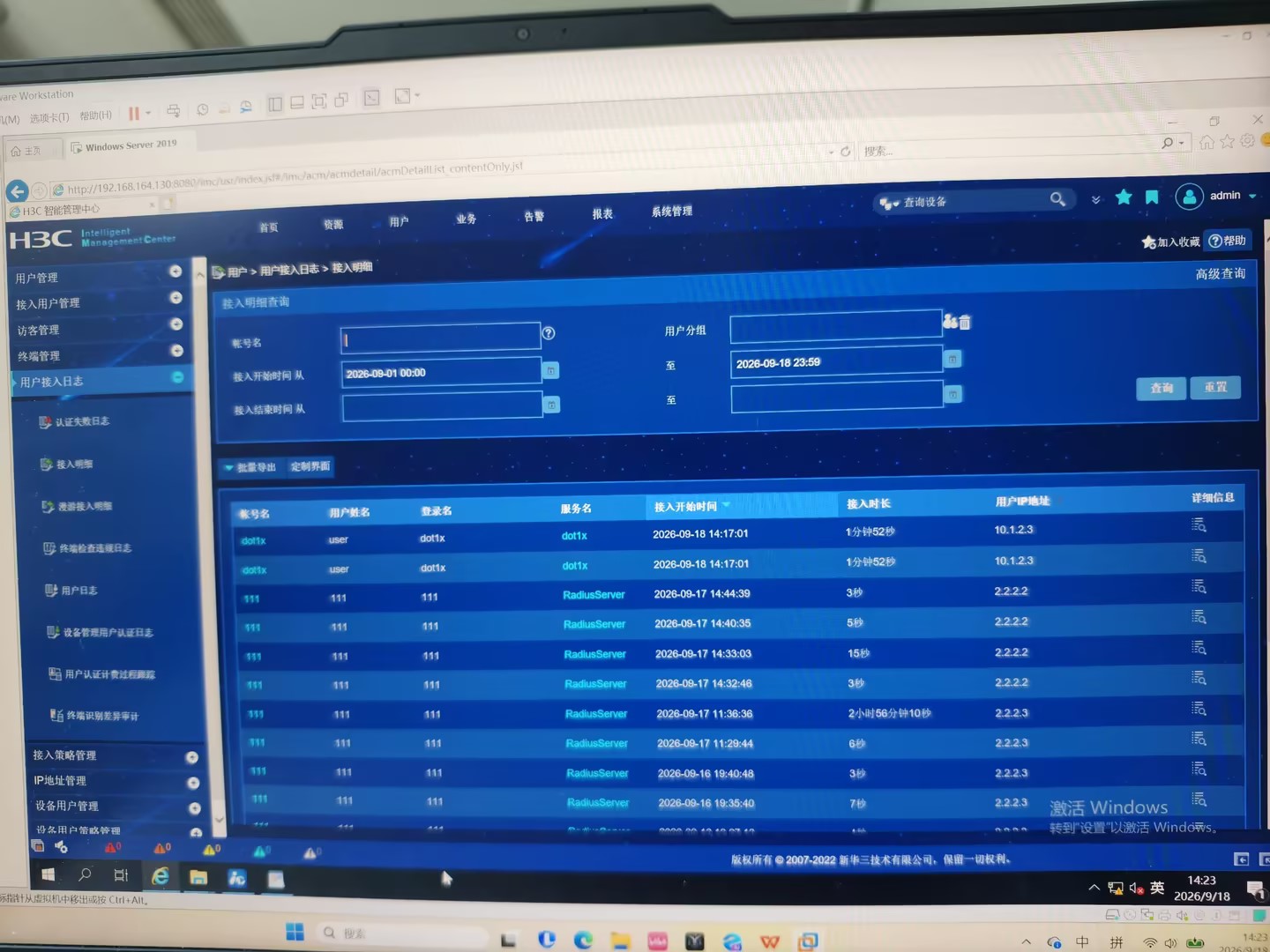

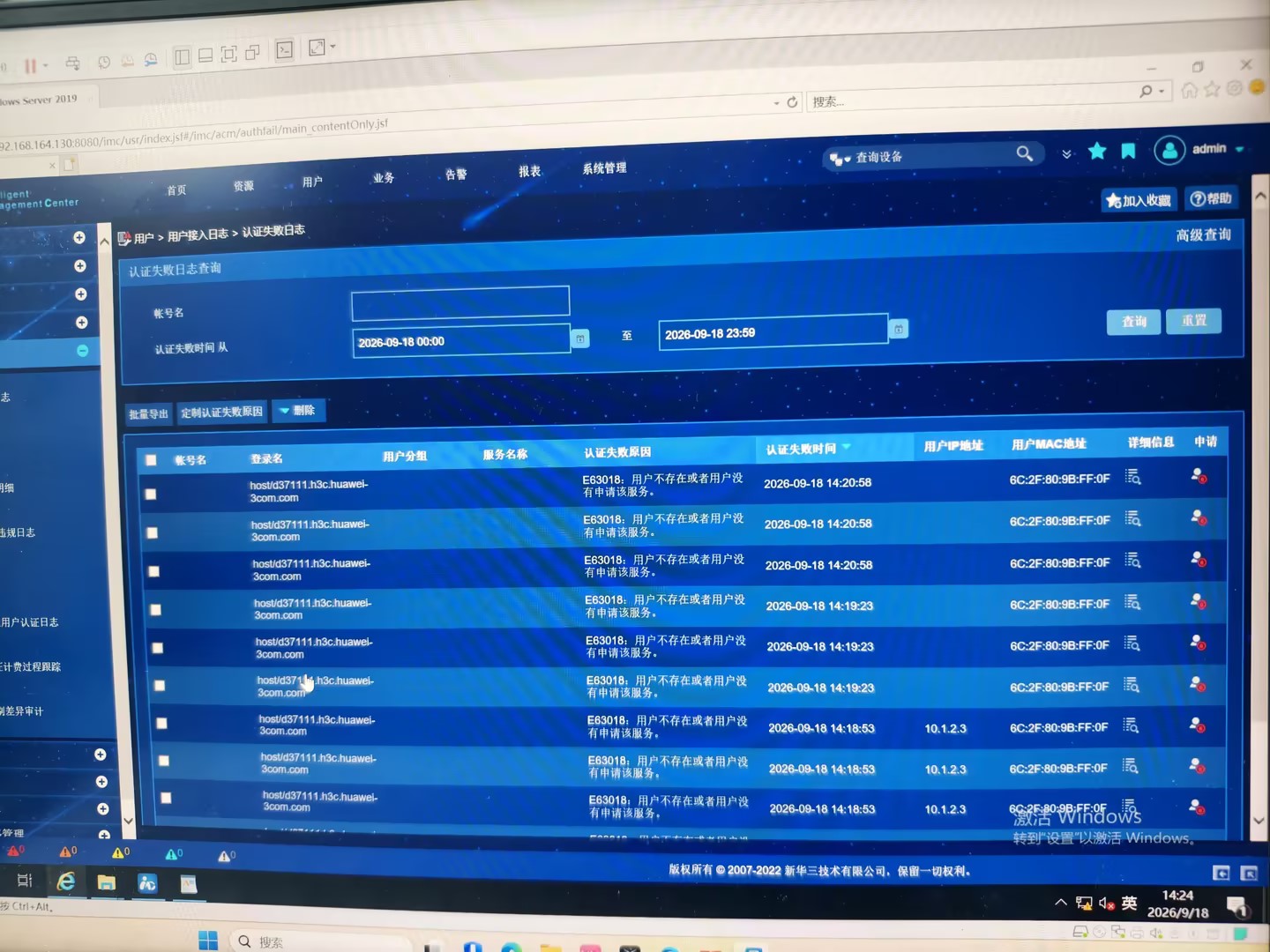

2. 查看失败日志：在iMC的 “接入明细” 或日志中，查看具体的认证失败原因。常见的错误码如 E63054（重复认证报文） 或 E63073（用户不允许接入） 都能提供明确指向。

第三步：重点检查AC侧配置（问题高发区）

AC的配置是解决“两份请求”问题的关键。

1. RADIUS方案与授权：确认AC上配置的 RADIUS服务器IP 与你的iMC虚拟机IP一致，共享密钥（Key） 必须完全一致。同时，确保AC上配置了 RADIUS授权方案（authorization lan-access radius-scheme xxx）。如果只有认证方案没有授权方案，会出现服务器认证成功但AC侧拒绝接入的情况，客户端会提示“Rejected by local server”。

2. 排查重复配置：在AC上使用 display radius scheme 和 display domain 命令，检查是否存在 重复的RADIUS方案或认证域配置。多余的配置可能导致AC向错误的服务器发送请求或重复发送。

3. 无线服务模板：确认无线服务模板下绑定了正确的认证域（domain）。如果认证域配置错误，AC可能无法将请求正确转发到iMC。

4. 802.1X端口方法：检查AC的802.1X端口方法配置。如果配置了 dot1x port-method portbased（基于端口），当一个用户认证成功后，其他用户无需认证即可接入，这可能导致会话状态混乱。无线场景通常应使用默认的 macbased（基于MAC）。

第四步：抓包分析，定位重复请求源头

这是解决你“抓包文件看到两份请求”问题的直接方法。

• 抓包位置：在 AC的上联口 和 iMC服务器端 同时抓包。

• 分析目标：

  • 如果 AC上联口 只发出了一份认证请求，但 iMC服务器端 收到了两份，说明问题出在中间网络（如交换机环路、端口镜像）。

  • 如果 AC上联口 本身就发出了两份请求，那么问题在 AC本身。这通常与无线终端漫游、AP关联状态或AC的802.1X处理机制有关

1. NAS-IP（最高优先级）：EIA 接入设备里填写的 AC IP，必须是 AC发送 RADIUS 报文的源 IP；如果 NAS-IP 填错，IMC 收到报文后回包目的地错误，产生重复会话、随机认证成功，断网重测就失败。
2. VMware 虚拟机网卡问题：IMC 服务器虚拟机网卡不要用桥接混杂模式 / 多网卡，VMware 虚拟交换机开启了MAC 地址复制 / 广播泛洪，会造成 RADIUS 包复制一份，抓包看到双份请求响应，导致 iNode 客户端异常重启下线。
3. AC 侧 RADIUS 配置：AC 上的 RADIUS 服务器 IP、共享密钥必须和 EIA 接入设备完全一致；RADIUS 的源 VLAN / 接口要保证双向可达，检查 AC 的 RADIUS 重传次数。

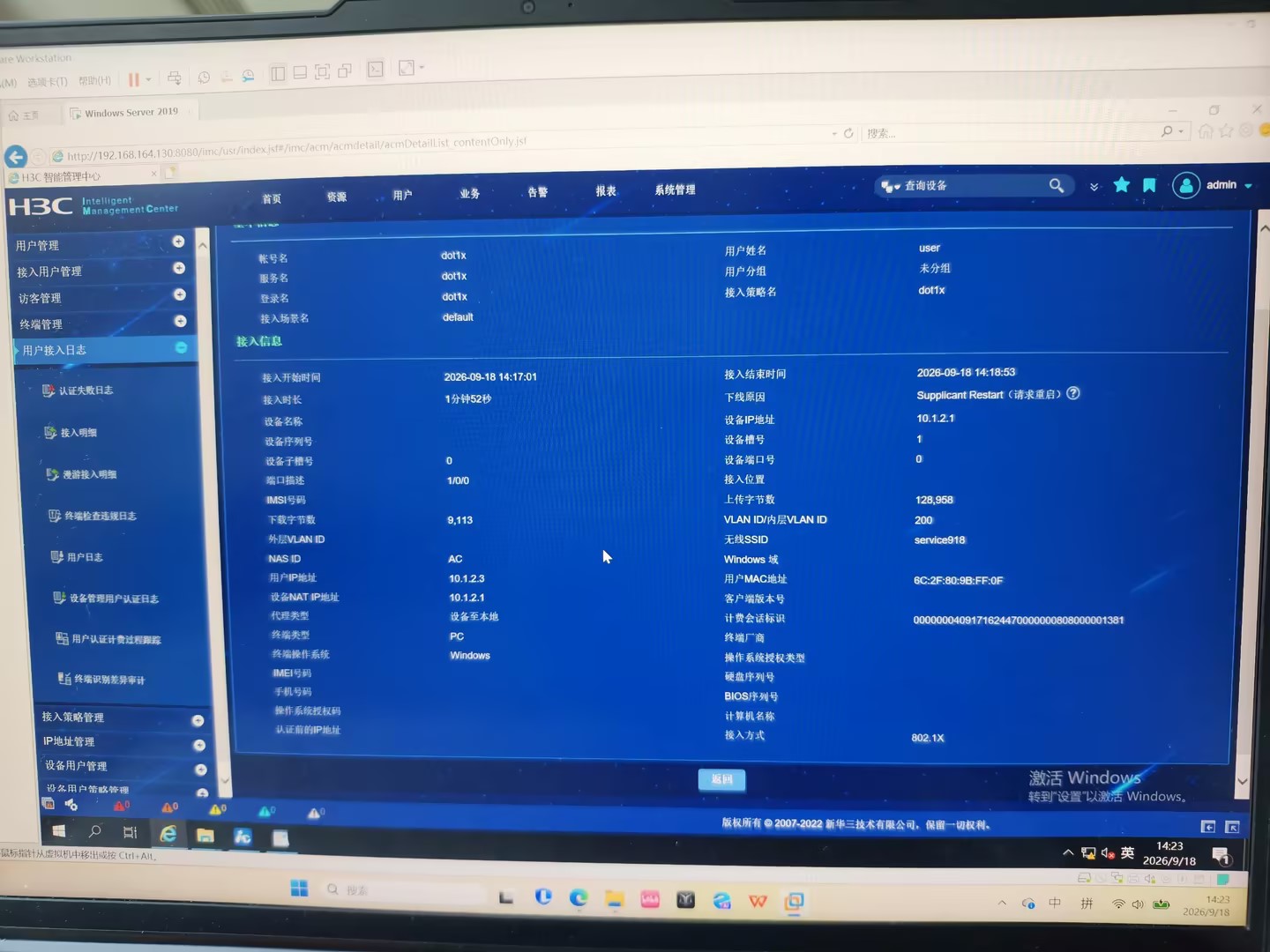

4. iNode 客户端侧：Windows 无线网卡 802.1X 自动重认证、快速漫游，会触发 supplicant 重启；测试时关闭无线网卡的 802.1X 周期性重认证。
5. 排查顺序： ①核对 EIA 接入设备 NAS-IP=AC 发送 RADIUS 的源 IP； ②VMware 侧：IMC 虚拟机网卡改成仅单网卡，关闭虚拟交换机混杂模式，关闭 MAC 地址学习复制，消除报文复制； ③AC 与 EIA 核对 RADIUS 共享密钥； ④AC 侧开启 debug radius，看是否重复发送 RADIUS 报文； ⑤关闭 Windows 网卡的 802.1X 周期重认证。
