- 先执行
display interface brief查看当前可用的接口。 - 如果没有任何 Serial/Async/Cellular 接口，大概率是需要加装硬件模块。
- 如果是通过以太网拨号（PPPoE），则不需要 MP，改用 Dialer 接口。
- 如果是 L2TP VPN 场景，用 Virtual-Template 实现多链路捆绑。
[D-XJ-CJ-ZLDCLFDHJZ-R1]dis ip int b *down: administratively down (s): spoofing (l): loopback Interface Physical Protocol IP Address Description GE0/0 down down -- -- GE0/0.901 down down 65.106.153.254 -- GE0/1 down down -- -- GE0/1.902 down down 65.107.153.254 -- GE0/2 down down -- -- GE0/3 down down -- -- GE0/4 down down -- -- GE0/5 down down -- -- Loop0 up up(s) 65.2.36.232 -- MP0 down down 65.3.251.161 D-XJ-CJ-WCWHJ-R1 MP1 down down 65.3.251.165 D-XJ-CJ-WCWHJ-R2 [D-XJ-CJ-ZLDCLFDHJZ-R1] [D-XJ-CJ-ZLDCLFDHJZ-R1]dis int b Brief information on interfaces in route mode: Link: ADM - administratively down; Stby - standby Protocol: (s) - spoofing Interface Link Protocol Primary IP Description GE0/0 DOWN DOWN -- GE0/0.901 DOWN DOWN 65.106.153.254 GE0/1 DOWN DOWN -- GE0/1.902 DOWN DOWN 65.107.153.254 GE0/2 DOWN DOWN -- GE0/3 DOWN DOWN -- GE0/4 DOWN DOWN -- GE0/5 DOWN DOWN -- InLoop0 UP UP(s) -- Loop0 UP UP(s) 65.2.36.232 MP0 DOWN DOWN 65.3.251.161 D-XJ-CJ-WCWHJ-R1 MP1 DOWN DOWN 65.3.251.165 D-XJ-CJ-WCWHJ-R2 NULL0 UP UP(s) -- REG0 UP -- -- [D-XJ-CJ-ZLDCLFDHJZ-R1]
图片发不了 有GE0/0-GE0/5，InLoop0、Loop0、MP0-1、NULL0、REG0。 前面有一个SIC板，四个网口，给配的网口转BNC公头的成品线。麻烦看一下。

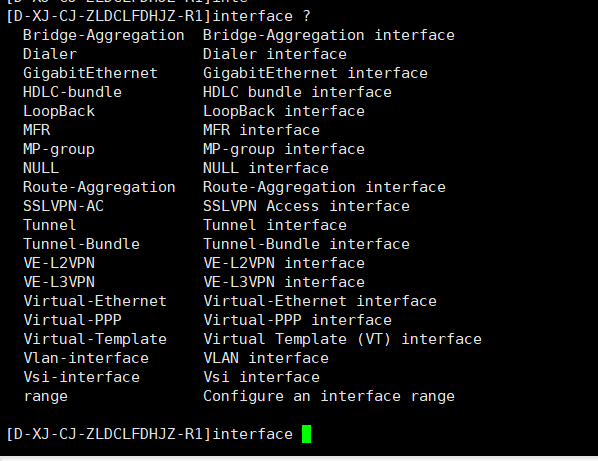

[D-XJ-CJ-ZLDCLFDHJZ-R1]interface ? Bridge-Aggregation Bridge-Aggregation interface Dialer Dialer interface GigabitEthernet GigabitEthernet interface HDLC-bundle HDLC bundle interface LoopBack LoopBack interface MFR MFR interface MP-group MP-group interface NULL NULL interface Route-Aggregation Route-Aggregation interface SSLVPN-AC SSLVPN Access interface Tunnel Tunnel interface Tunnel-Bundle Tunnel-Bundle interface VE-L2VPN VE-L2VPN interface VE-L3VPN VE-L3VPN interface Virtual-Ethernet Virtual-Ethernet interface Virtual-PPP Virtual-PPP interface Virtual-Template Virtual Template (VT) interface Vlan-interface VLAN interface Vsi-interface Vsi interface range Configure an interface range [D-XJ-CJ-ZLDCLFDHJZ-R1]interface
dis 看下有没有相关接口
图片发不了 有GE0/0-GE0/5，InLoop0、Loop0、MP0-1、NULL0、REG0。 前面有一个SIC板，四个网口，给配的网口转BNC公头的成品线。麻烦看一下。
图片发不了 有GE0/0-GE0/5，InLoop0、Loop0、MP0-1、NULL0、REG0。 前面有一个SIC板，四个网口，给配的网口转BNC公头的成品线。麻烦看一下。
要选配模块的：
SIC可选模块 | |
RT-SIC-1XPF-G | 1端口10GBASE-R-SFP+ L3 FlexE接口SIC模块 |
RT-SIC-4GSW-G | 4端口100/1000BASE-T-RJ45 L2/L3接口SIC模块 |
RT-SIC-4GSWF-G | 4端口100/1000BASE-X-SFP L2/L3接口SIC模块 |
RT-SIC-1GEC-V2 | 1端口1000BASE-T(RJ45)+1端口1000BASE-X(SFP,Combo)以太网SIC模块 |
RT-SIC-4GSW | 4端口10/100/1000BASE-T以太网二层交换电接口SIC模块 |
RT-SIC-16AS-H3 | 16端口异步串口SIC接口模块 |
RT-SIC-8AS-H3 | 8端口异步串口SIC接口模块 |
RT-SIC-4SAE | 4端口增强型同/异步串口接口模块 |
RT-SIC-2SAE | 2端口增强型同/异步串口接口模块 |
RT-SIC-1SAE-H3 | 1端口增强型同/异步串口接口模块 |
RT-SIC-2FXS-V2-H3 | 2端口语音模块用户电路接口板 |
RT-SIC-1VE1T1 | 1端口E1/T1语音SIC模块(内置DSP) |
RT-SIC-2FXS1FXO-H3 | 2FXS+1FXO语音SIC接口模块 |
RT-SIC-2E1-G | 2端口部分通道化E1(E1-F)-RJ45或通道化E1(CE1/PRI)-RJ45接口SIC模块 |
RT-SIC-1EPRI-V3 | 1端口E1/CE1/PRI SIC模块 |
RT-SIC-1E1-F-V3-H3 | 1端口非通道化E1接口SIC模块 |
RT-SIC-2E1-F-H3 | 2端口非通道化E1接口SIC模块 |
RT-SIC-M2-SATA | M.2转接(支持1个SATA 3.0)SIC模块 |
RT-SIC-4E1-F | 4端口通道化E1接口SIC模块 |
RT-SIC-4G-LTE-M | 4G LTE(TDD/FDD LTE,TD-SCDMA,WCDMA,EVDO全频段)SIC模块 |
RT-SIC-4G-CNDE | 4G LTE(TDD/FDD LTE,TD-SCDMA,WCDMA,EVDO全频段,双SIM)和国密办加密(不包含加密模块)SIC模块 |
RT-SIC-D4G-CNDE | 双4G LTE(TDD/FDD LTE,TD-SCDMA,WCDMA,EVDO全频段,双SIM)和国密办加密(不包含加密模块)SIC模块 |
RT-SIC-AP320-FIT | H3C SIC-AP320 外置天线双频三流802.11ac/n Wave 2插卡式无线接入点-FIT |
RT-SIC-CNDE-SJK | 国密加密SIC模块(支持SM1/2/3/4) |
RT-SIC-4G-CNDE-SJK | 4G LTE(TDD/FDD LTE,TD-SCDMA,WCDMA,EVDO全频段,双SIM)和国密加密SIC模块(支持SM1/2/3/4) |
RT-SIC-D4G-CNDE-SJK | 双4G LTE(TDD/FDD LTE,TD-SCDMA,WCDMA,EVDO全频段,双SIM)和国密加密SIC模块(支持SM1/2/3/4) |
RT-SIC-5G | 5G NR (NSA/SA/4G FDD/TDD LTE-A/3G WCDMA,Sub6,GNSS) SIC模块 |
HMIM模块 | |
RT-HMIM-4XP | 4端口以太网万兆光接口HMIM模块 |
RT-HMIM-8GEF-V2 | 8端口千兆以太网光L3接口HMIM模块 |
RT-HMIM-4GEF-V2 | 4端口千兆以太网光L3接口HMIM模块 |
RT-HMIM-8GEE-V2 | 8端口千兆以太网电L3接口HMIM模块 |
RT-HMIM-4GEE-V2 | 4端口千兆以太网电L3接口HMIM模块 |
RT-HMIM-8GEF | 8端口千兆以太网光接口HMIM模块 |
RT-HMIM-4GEF | 4端口千兆以太网光接口HMIM模块 |
RT-HMIM-2GEF | 2端口千兆以太网光接口HMIM模块 |
RT-HMIM-8GEE | 8端口千兆以太网电接口HMIM模块 |
RT-HMIM-4GEE | 4端口千兆以太网电接口HMIM模块 |
RT-HMIM-2GEE | 2端口千兆以太网电接口HMIM模块 |
RT-HMIM-24GSW | 24端口千兆以太网二层交换电接口HMIM模块 |
RT-HMIM-8GSW | 6端口100/1000BASE-T-RJ45+2端口100/1000BASE-T(X)-Combo L2/L3接口 HMIM 模块 |
RT-HMIM-8GSWF | 8端口百/千兆以太网(4光 + 4光/电 Combo) L2/L3 HMIM模块 |
RT-HMIM-4POS-STM1/4 | 4端口OC-3c/STM-1c或OC-12c/STM-4c POS HMIM模块 |
RT-HMIM-1POS | 1端口OC-3c/STM-1c POS HMIM模块 |
RT-HMIM-2CPOS | 2端口OC-3/STM-1 CPOS HMIM模块 |
RT-HMIM-1CPOS | 1端口OC-3/STM-1 CPOS HMIM模块 |
RT-HMIM-16ASE-V2 | 16端口增强型异步串口HMIM模块-V2版 |
RT-HMIM-8SAE | 8端口增强型同/异步串口HMIM模块 |
RT-HMIM-4SAE | 4端口增强型同/异步串口HMIM模块 |
RT-HMIM-4FXS | 4端口FXS HMIM模块 |
RT-HMIM-4FXO | 4端口FXO HMIM模块 |
RT-HMIM-8E1T1 | 8端口E1/CE1/T1/CT1/PRI HMIM模块 |
RT-HMIM-4E1T1 | 4端口E1/CE1/T1/CT1/PRI HMIM模块 |
RT-HMIM-2E1T1 | 2端口E1/CE1/T1/CT1/PRI HMIM模块 |
RT-HMIM-8E1T1-F | 8端口非通道化E1/T1 HMIM接口模块 |
RT-HMIM-4E1T1-F | 4端口非通道化E1/T1 HMIM接口模块 |
RT-HMIM-2E1T1-F | 2端口非通道化E1/T1 HMIM接口模块 |
RT-HMIM-8EM | 8端口E&M HMIM模块 |
RT-HMIM-CNDE-SJK | 国密加密HMIM模块(支持SM1/2/3/4) |
XMIM模块 | |
RT-XMIM-4XP | 4端口10GBASE-R-SFP+ L3接口XMIM模块 |
RT-XMIM-8GEF-R | 8端口100/1000BASE-X-SFP L3接口XMIM模块 |
RT-XMIM-8GEE-R | 8端口100/1000BASE-T-RJ45 L3接口XMIM模块 |
RT-XMIM-8E1 | 8端口部分通道化E1(E1-F)-RJ45或通道化E1(CE1/PRI)-RJ45接口XMIM模块 |
RT-XMIM-4E1 | 4端口部分通道化E1(E1-F)-RJ45或通道化E1(CE1/PRI)-RJ45接口XMIM模块 |
RT-XMIM-2E1 | 2端口部分通道化E1(E1-F)-RJ45或通道化E1(CE1/PRI)-RJ45接口XMIM模块 |
RT-XMIM-2POS | 2端口OC-3c/STM-1c-SFP或1端口OC-12c/STM-4c-SFP接口XMIM模块 |
RT-XMIM-1POS | 1端口OC-3c/STM-1c-SFP或1端口OC-12c/STM-4c-SFP接口XMIM模块 |
RT-XMIM-1CPOS | 1端口OC-3/STM-1通道化POS光接口XMIM模块 |
RT-XMIM-CNDE-SJK | 国密加密(支持SM1/2/3/4)XMIM模 |

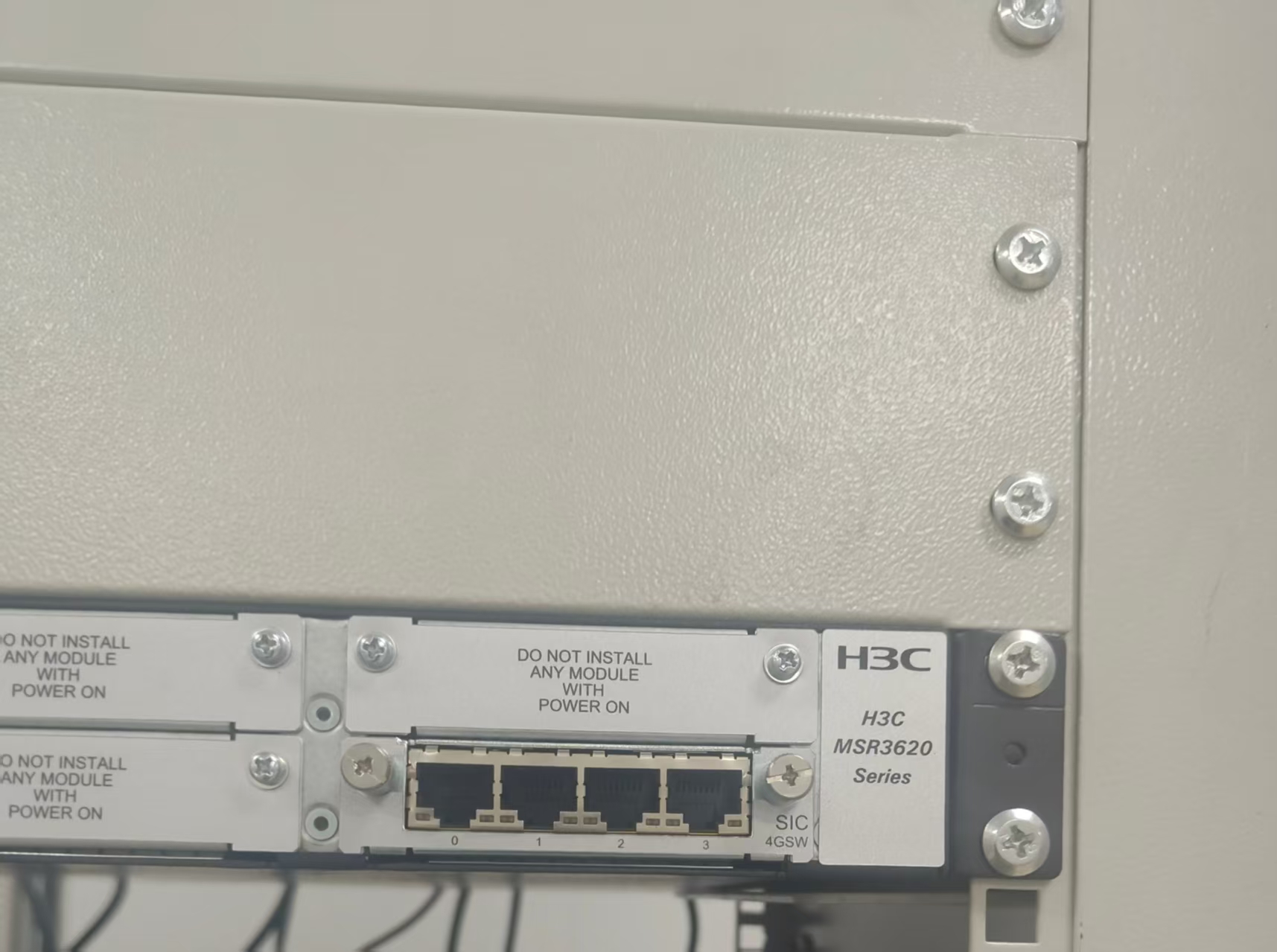

是插得RT-SIC-4GSW这个板
是插得RT-SIC-4GSW这个板
一、先确认硬件槽位
- 查看板卡识别是否正常
<H3C>display device
确认 DP‑E1 板卡已经被识别，记下槽位号，例如槽位 2，子编号 0，即controller e1 2/0/0。
❌错误：直接敲
interface Serial 2/0/0，不存在，命令报错。 ✅正确：先进 controller E1 控制器，配置时隙捆绑，系统自动生成 Serial 逻辑接口。
二、两种 E1 工作模式生成 Serial 接口
模式 A：E1‑F（整帧 E1，全部时隙捆绑成 1 个串口）
system‑view
controller e1 2/0/0
using e1 # 设置为E1‑F模式，全部时隙作为1个接口
quit
# 配置完控制器，系统自动生成 Serial2/0/0:0
interface Serial 2/0/0:0
link‑protocol ppp
模式 B：CE1 通道化，channel‑set 拆分多个逻辑串口（做多链路 MP 捆绑就用这个）
system‑view
controller e1 2/0/0
using ce1
# 把部分时隙打包成channel‑set，每一条channel‑set生成一个Serial逻辑口
channel‑set 0 timeslot‑list 1‑4
channel‑set 1 timeslot‑list 5‑8
quit
# 系统自动生成 Serial2/0/0:0、Serial2/0/0:1
interface Serial 2/0/0:0
link‑protocol ppp
interface Serial 2/0/0:1
link‑protocol ppp
每配置一条
channel‑set N，就会多出一个Serial X/Y/Z:N逻辑接口，之后 MP‑Group 或者 VT 模板就可以引用这些 Serial 接口做 MP 捆绑H3C。
校验是否生成成功：
display interface serial brief
能看到生成出来的 Serial 逻辑接口，就代表成功。
三、MP‑Group 方式 MP 捆绑（推荐，配置简单）
MP‑group 是专门 MP 捆绑接口，把上面生成的多个 Serial 逻辑口加入 MP‑group。
# 1 创建MP‑group接口
interface mp‑group 0
ip address 10.1.1.1 255.255.255.0
undo shutdown
# 2 将E1生成的Serial逻辑接口加入MP‑group
interface Serial 2/0/0:0
ppp mp mp‑group 0
interface Serial 2/0/0:1
ppp mp mp‑group 0
四、Virtual‑Template (VT) 模板方式 MP 捆绑（用户名绑定模式）
interface Virtual‑Template 1
ip address 10.1.1.1 255.255.255.0
interface Serial 2/0/0:0
ppp mp virtual‑template 1
interface Serial 2/0/0:1
ppp mp virtual‑template 1
五、排查命令
# 看控制器E1状态
display controller e1 2/0/0
# 看逻辑串口列表
display interface serial brief
# 看MP捆绑状态
display ppp mp
display interface mp‑group 0
关键注意点
- MSR3620‑DP没有原生 Async 接口，不要尝试 interface async，该硬件不支持。
- Serial 接口不能手动创建，必须在 controller e1 下做
using e1或者channel‑set时隙捆绑，系统自动生成逻辑 Serial 接口H3C。 - DP 板卡必须硬件在位，display device 可以识别板卡，否则 controller e1 命令也识别不到。
- 物理层时钟：E1 对接需要确认时钟模式（line/internal），两边 E1 时钟要对，否则接口物理层 down。
常见踩坑
- 只敲 interface serial，没配置 controller e1 时隙 → 命令不识别。
- 把 DP 板卡当成普通同步串口板卡，直接指定 serial 编号。
- 想用 Async 接口做 MP，DP‑E1 板卡不支持异步模式。
