Portal协议的UDP报文细节和RFC标准

一、协议分层区分（很多人混淆）

Portal 整套认证分为两部分：

1. Portal 接入层（HTTP/HTTPS，TCP）：终端浏览器与 Portal Web 服务器交互，用户输入账号密码提交表单；这部分是标准 HTTP，开发者自己写 Web 页面就是这一层。
2. Portal 认证协议（UDP，BAS 设备 <‑‑>Portal 服务器）：这就是你要找的 UDP 报文部分，交换机 / 防火墙（BAS）和你的自研 Portal 服务器之间通信，完成认证请求、下线通知、心跳、挑战应答，承载于 UDP，没有 RFC，是私有协议H3C。

注意：RFC2865/2866 是 RADIUS 协议，Portal UDP ≠ RADIUS，Portal 只是认证成功后内部再调用 RADIUS 做账号校验。

二、H3C Portal UDP 基础参数（iMC 模式，server‑type imc）

1. 默认 UDP 端口：50100（BAS 设备和 Portal 服务器双向报文，可修改）H3C
   • BAS 主动发送非响应报文，目的端口 50100；响应报文目的端口复用请求报文源端口。
   • 自研服务器需要监听本机 UDP 50100 端口接收 BAS 设备报文。
2. 协议版本：支持 Portal1.0 / Portal2.0 / Portal3.0，V7 设备默认使用 Portal3.0（iMC 模式）H3C。
3. 报文安全：报文携带共享密钥 key，用来做报文校验，BAS 和服务器两边必须配置完全一致；报文无加密，只是校验摘要。
4. 传输特性：UDP 不可靠，BAS 侧有重传机制，可配置重传次数、重传间隔；通知类报文（强制下线）会多次重传H3C。

报文类型（UDP 报文的消息类型）

• Request‑Auth：认证请求
• Response‑Auth：认证应答（成功 / 失败）
• NTF‑Logout：设备主动通知服务器用户下线
• ACK‑Logout：下线应答
• NTF‑User‑Notify、NTF‑User‑Heartbeat：用户状态、保活心跳
• Challenge 挑战报文，用于密码摘要认证，避免明文密码在 UDP 报文中传输H3C

以上类型是配置指导中公开的消息名称，但每个消息内部二进制 TLV 字段、长度、偏移、编码，官方没有对外公开文档，iMC 内部实现，不对外输出协议 spec。

三、另外一套：CMCC Portal（中国移动 Portal，server‑type cmcc）

如果你设备配置server‑type cmcc，此时使用的是中国移动公开的 Portal 技术规范，不是 H3C 私有 iMC 协议，这个有公开行业文档，不属于 IETF RFC。

重点：H3C 设备两种模式二选一：imc（H3C 私有） /cmcc（移动公开规范），报文完全不互通，不要混用。自研服务器如果对接 H3C 设备，两种路线：

1. 使用server‑type cmcc，遵循移动公开 Portal 规范开发，文档网上可获取；
2. 使用server‑type imc，只能抓包逆向 UDP 二进制报文，官方不开放完整协议文档。

四、自研 Portal 服务器开发可行方案

方案 1（推荐）：设备配置为server‑type cmcc

按照中国移动 CMCC‑Portal 公开规范开发 UDP 服务，H3C 交换机 / 防火墙支持该模式，报文格式公开可查，不用逆向私有二进制。

设备配置参考：

方案 2：使用 H3C 默认 imc 私有模式

• 官方不提供完整 UDP 报文字段文档，只能通过 wireshark 抓包（过滤 udp.port ==50100）逆向解析二进制报文结构。
• 交互流程：浏览器提交账号密码到你的 Web 服务器 → 你的服务组装私有 Portal UDP 报文发给 BAS 设备 → BAS 收到报文后授权用户网络权限；设备侧也会主动发送下线、心跳 UDP 报文到你的服务器。

坑：Portal3.0 相比 Portal2.0 新增很多 TLV 扩展字段，不同软件版本报文会有差异，逆向要针对对应设备版本抓包。

方案 3：不使用 Portal UDP 私有协议，改用 RADIUS CoA (RFC5176)

Web 页面认证完成后，自研服务器发送 RADIUS 动态授权报文 CoA（RFC5176 标准）给 BAS 设备，授权 / 踢用户下线。

优点：RFC 公开标准，不受 H3C 私有 Portal UDP 限制；缺点：BAS 设备上需要开启 RADIUS CoA 功能，需要用户 IP、NAS‑IP 等参数配合。

五、常见误区澄清

1. ❌不存在 RFC 定义 “H3C Portal UDP 协议”。RFC 没有定义 Portal 这个 UDP 协议；RFC2865 是 RADIUS，RFC5176 是 CoA 动态授权，二者是配套，不是 Portal 本身H3C。
2. ❌HTTP 重定向 URL 参数 ≠ UDP Portal 协议。设备重定向带给 Web 页面的 url‑parameter（source‑mac、source‑ip、original‑url）属于 HTTP GET 参数，和后端 50100 的 UDP 报文是两套东西H3C。
3. ❌iMC 模式和 CMCC 模式报文不能互通，服务器只能适配其中一种。

六、排错与抓包提示

抓包过滤表达式：

可观察：认证请求、应答、下线通知、重传报文；共享密钥错误会直接校验失败，报文丢弃，无任何日志提示，务必两边密钥完全一致。

补充说明：如果是商用项目，自研 iMC 模式私有 Portal 风险较高，不同版本设备 UDP 报文字段会微调，版本升级容易出现兼容性问题，优先选 CMCC 标准模式或者 RADIUS‑CoA 方案。

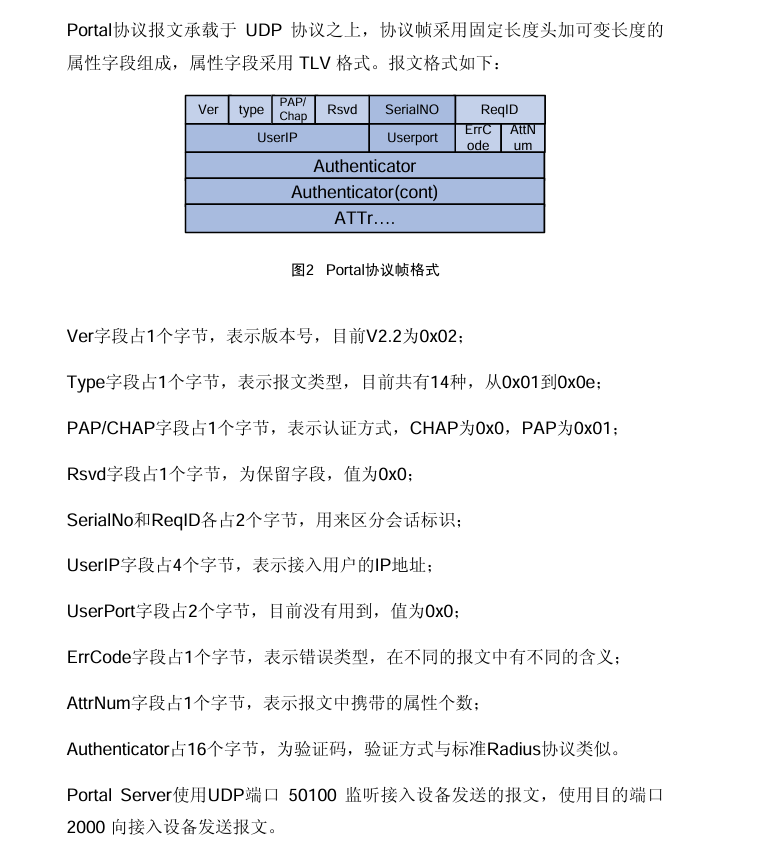

Portal技术白皮书-6W100-新华三集团-H3C

联系400要一下

自己做 就用cmcc2.0的接口规范
