H3C PL100面板式无线接入点

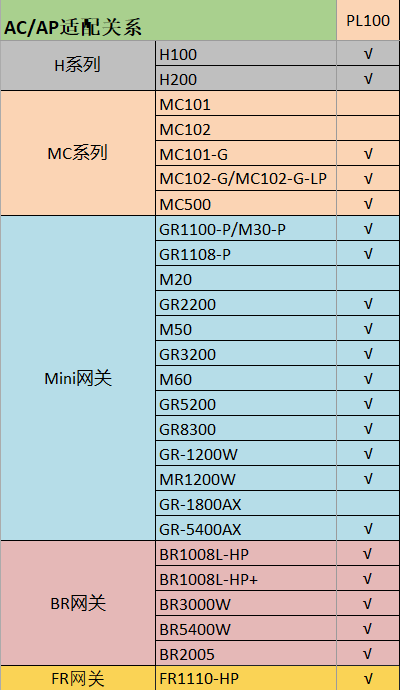

可配套中枢有H系列，MC系列（除MC101和MC102），Mini系列（除M20和GR-1800AX），BR系列，FR系列。请在下图中查看详细中枢型号

PL100 属于 H3C Magic 全屋 Wi-Fi 体系，不是传统 Comware V7 FIT AP，不使用 CAPWAP 隧道协议，采用 Magic 私有发现与管理协议。WX 系列无线控制器、ER 系列路由器内置 AC（ER8300G3 等）全部无法管理 PL100，这点是核心，很多人踩坑。

一、支持的中枢型号

1. H 系列智能中枢 H100、H100-EI、H200、H200-EI，全部支持 PL100 面板 AP，是早期 Magic 全屋主力中枢。
2. MC 系列智能中枢 ✅ 支持：MC102-G、MC102-G-LP、MC500 ❌ 不支持：MC101、MC102（基础款 MC101/MC102 硬件 / 固件不兼容 PL100）
3. Mini 系列（Magic 网关中枢） ✅ 支持：GR1100-P/M30-P、GR108-P、M50、GR3200、M60、GR5200、GR8300、GR1200W、GR-B1008L-HP、GR-B3008L-HP、GR-B5400AX ❌ 不支持：M20、GR-1800AX（这两款 Magic 网关不能管理 PL100）
4. BR 系列智能中枢 BR1008L-HP、BR3008L-HP、BR5400、BR2005。
5. FR 系列光中枢 FR1110-HP（PoF 光口智能中枢，光组网场景）

二、组网与版本硬性要求

1. 二层可达：PL100 面板和中枢必须在同一个广播域，AP 上电后自动广播发现中枢；跨 VLAN 部署需要放通 Magic 私有发现报文，不推荐跨三层部署。
2. 固件配套：中枢固件版本不能过低，老版本中枢固件会识别不到 PL100 面板。上线前优先把中枢升级到官网推荐稳定版本，否则会出现 AP 无法注册、射频参数下发异常、漫游失效。
3. 供电：PL100 面板支持标准 PoE 供电（802.3af），交换机需要提供 PoE，或者中枢自带 PoE 口直连。

三、功能说明（中枢管理 PL100 之后可实现）

中枢统一管理 PL100 面板：AP 自动发现、信道 / 功率自动优化、多 SSID 下发、客户端隔离、无线定时开关、漫游、AP 远程重启、批量升级 AP 固件、接入终端黑名单 / 白名单。

四、常见误区

1. ❌ 不能用 WX2510H/WX3520H 这类传统 V7 AC 管理 PL100，协议完全不一样，CAPWAP 隧道无法建立。
2. ❌ ER 系列路由器内置 AC（ER8300G3 等）只能管理 Mini FIT AP（AX60-E、AX61-E 这类），无法识别 PL100 Magic 面板，不要混用两套体系。
3. ❌ 不要认为只要是 Magic 网关就一定支持，M20、GR-1800AX、MC101、MC102 明确不支持 PL100。

五、排障思路（PL100 上电不上线）

1. 确认中枢型号是否在上面兼容列表内；
2. 检查 PoE 供电是否正常；
3. 确认 AP 和中枢二层互通，无防火墙 / ACL 拦截广播报文；
4. 升级中枢固件到新版本；
5. 检查 PL100 本身固件版本，必要时在中枢上触发 AP 自动升级。
