某局点ERG3路由器反馈多WAN配置主备模式不生效案例

       某局点网络近期新增一条出口，客户希望调整原先配置，将原来三个WAN口作为备端口，所有流量引向新增的主端口。反馈多WAN配置主备模式后不生效，做ping和tracert测试流量依然从备端口发出。 主端口外网连通性测试正常，尝试增加策略路由测试，终端可以通过策略路由向主端口发送流量，关闭策略路由后流量又回到备端口。

1、流量监控检查

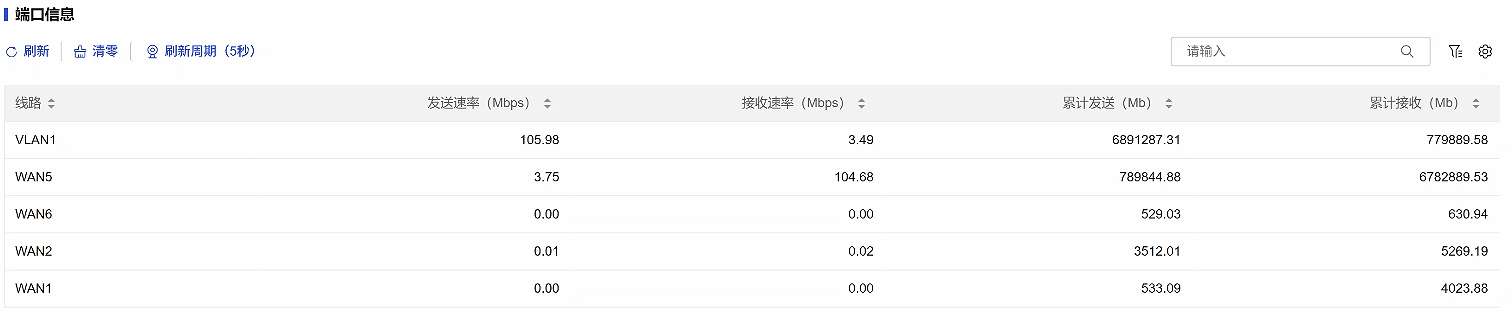

       根据客户描述，首先检查端口信息，调整刷新周期后发现流量基本都在主端口WAN5上，且累计流量远远高于其他WAN口，与客户描述的主备不生效不符合。

2、模拟测试

      后续检查客户测试方式，客户通过跟踪223.5.5.5（阿里公共DNS服务器地址）确认从备端口流量发出。在客户环境尝试跟踪223.6.6.6，发现跟踪路径是可以正常从主WAN5口发出的。

3、路由表检查

       通过上述测试，进一步检查路由器的路由表，发现223.5.5.5在WAN2存在一条32位掩码的路由，该机制与WAN口配置相关。

在配置WAN口的DNS后，会自动生成一条目的为DNS地址，32位掩码的静态路由，并以本端口为出接口。

       检查主备端口配置，进一步确定了这一点，主端口WAN5配置的为两个运营商提供的DNS，而备端口WAN2配置了223.5.5.5。由于客户此前测试一直都是通过223.5.5.5，导致转发通过路由表优先直接从WAN2发出。另外也验证了客户所述的配置策略路由后正常转发，策略路由的优先级高于静态路由，将流量强制通过WAN5转发，至此完成排查。

       经过排查后确认多WAN主备模式没有问题，可以正常生效，问题本质在于客户的测试方法比较单一，导致误认为存在问题。
