1 配置需求或说明

1.1 适用产品系列

本案例适用ER G2路由器结合支持 DHCP 服务器的交换机实现多网段上网。交换机

型号包括：S5560S 系列、S5130S 系列、S7000E 系列、S5500V2 系列，S5120V2 系列等

1.2 配置需求及实现的效果

将路由器的 LAN 口与交换机 G1/0/1 口相连。交换机 G1/0/2 口接 PC2，交换机

G1/0/3 口接 PC3。交换机除默认管理 vlan1 之外，需新建两个网关地址，分别为

vlan2:192.168.2.1、vlan3:192.168.3.1.以及两个 DHCP 服务器给终端 PC 分配地址要求终端 PC2 和 PC3 可以自动获取到 2 网段地址和 3 网段地址，并可以访问互联网 (访问路由器的网关)。

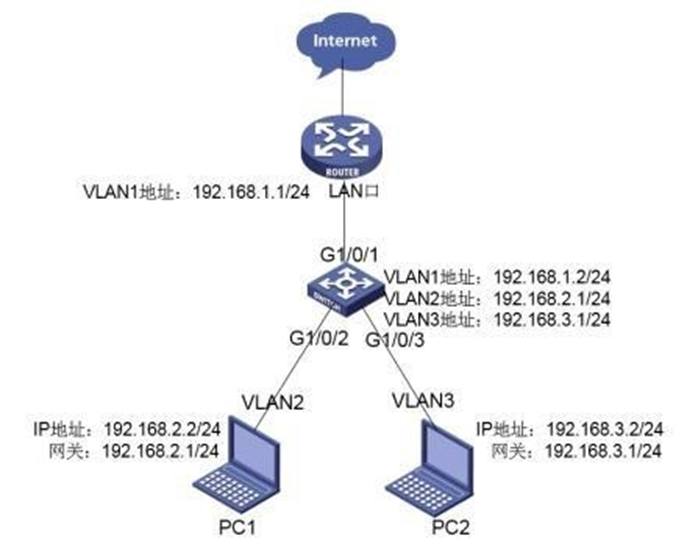

2 组网图

3 配置步骤

3.1 路由器配置

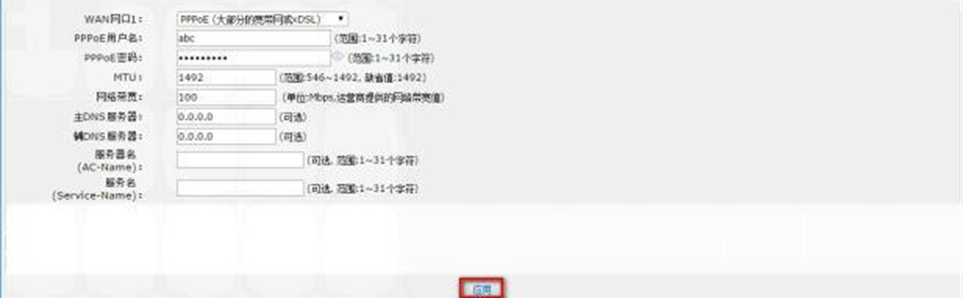

1.1.1 WAN口设置【以PPPoE拨号为例】

单击【接口管理】--【WAN 设置】--【连接到因特网】，WAN 网口 1 选择 PPPoE，运营商提供 PPPoE 用户名为 adc PPPoE 密码为 abc123456 最后点击【应用】。

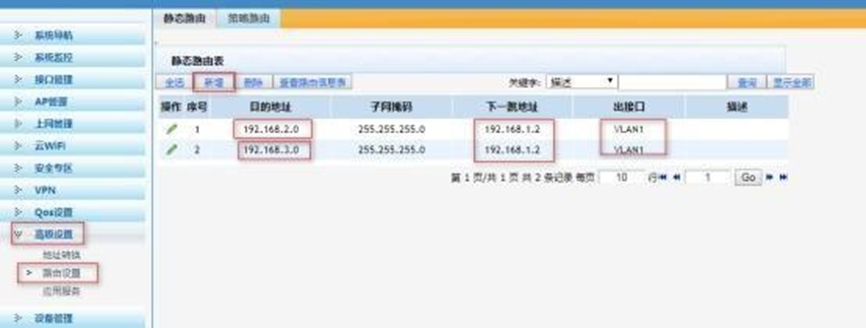

1.1.2 静态路由配置

单击 【高级设置】--【路由设置】--【静态路由】，目的地址分别是交换机 vlan2、 vlan3 的网关，下一跳地址是交换机和路由器互连接口的地址。交换机上新增了 vlan2 和 van3，因此需要配置两条静态路由。

1.1.3 保存配置

设备默认会保存配置。

3.2 交换机配置

#进入命令行，创建 VLAN 2 、VLAN3，并配置网关

<H3C>system-view   //进入系统视图

System View: return to User View with Ctrl+Z.

[H3C]vlan 2   //创建vlan2

[H3C-vlan2]quit   //退出当前视图

[H3C]vlan 3   //创建vlan2

[H3C-vlan2] quit   //退出当前视图

[H3C] interface Vlan-interface 1   //创建vlan1虚接口并进入接口视图

[H3C-Vlan-interface1]ip address 192.168.1.2 24   //指定vlan1虚拟接口IP地址为192.168.1.2/24

[H3C] interface Vlan-interface 2   //创建vlan2虚接口并进入接口视图

[H3C-Vlan-interface2]ip address 192.168.2.1 24   //指定vlan2虚拟接口IP地址为192.168.2.1/24

[H3C-Vlan-interface2]quit   //退出当前视图

[H3C] interface Vlan-interface 3   //创建vlan3虚接口并进入接口视图 [H3C-Vlan-interface3]ip address 192.168.3.1 24   //指定vlan3虚拟接口IP地址为192.168.3.1/24

[H3C-Vlan-interface3]quit   //退出当前模式

#为 vlan2、vlan3 两个网段配置 DHCP 服务

[H3C]dhcp enable   //开启DHCP服务

#创建 vlan2 的地址池

[H3C]dhcp server ip-pool vlan2   //创建名称为vlan2的DHCP地址池

#发布网段为 192.168.2.0 网段

[H3C-dhcp-pool-vlan2]network 192.168.2.0   //配置DHCP地址池vlan1动态分配的主地址网段为192.168.2.0/24

#指定网关地址

[H3C-dhcp-pool-vlan2]gateway-list 192.168.2.1   //指定网关地址为192.168.2.1

#指定 dns

[H3C-dhcp-pool-vlan2]dns-list 114.114.114.114   //配置DHCP地址池vlan2为

DHCP客户端分配的DNS服务器地址为114.114.114.114

[H3C-dhcp-pool-vlan2]quit   //退出当前视图

#创建 vlan2 的地址池

[H3C]dhcp server ip-pool vlan3   //创建名称为vlan3的DHCP地址池

#发布网段为 192.168.2.0 网段

[H3C-dhcp-pool-vlan3]network 192.168.3.0   //配置DHCP地址池vlan3动态分配的主地址网段为192.168.3.0/24

#指定网关地址

[H3C-dhcp-pool-vlan3]gateway-list 192.168.3.1   //指定网关地址为192.168.3.1

#指定 dns

[H3C-dhcp-pool-vlan3]dns-list 114.114.114.114   //配置DHCP地址池vlan3为

DHCP客户端分配的DNS服务器地址为114.114.114.114

[H3C-dhcp-pool-vlan3]quit   //退出当前视图

#将交换机与 PC 互联接口分别加入 VLAN 中

[H3C] interface GigabitEthernet 1/0/2   //进入接口g1/0/2

[H3C-GigabitEthernet1/0/2]port access vlan 2   //将接口划分到vlan2

[H3C-GigabitEthernet1/0/2]quit   //退出当前视图

[H3C] interface GigabitEthernet 1/0/3   //进入接口g1/0/3

[H3C-GigabitEthernet1/0/3]port access vlan 3   //将接口划分到vlan3

[H3C-GigabitEthernet1/0/3]quit   //退出当前视图

#配置出口默认静态路由

[H3C]ip route-static 0.0.0.0 0.0.0.0 192.168.1.1   //配置默认路由，下一跳为 192.168.1.1

#保存配置

[H3C]save force   //保存配置

Validating file. Please wait...

         Saved the current configuration to mainboard device successfully.
