1 配置需求或说明

1.1 适用产品系列

本案例适用于ERG2系列路由器，

1.2 配置需求及实现的效果

ERG2 管理 mini ap，旁挂部署，地址池都在核心交换机上，vlan2是管理vlan，vlan3是业务vlan，实现ERG2只管理AP，地址都是由核心下发

2 组网图

3 配置步骤

3.1 配置 ERG2

3.1.1 创建 vlan 并放通对应的 vlan

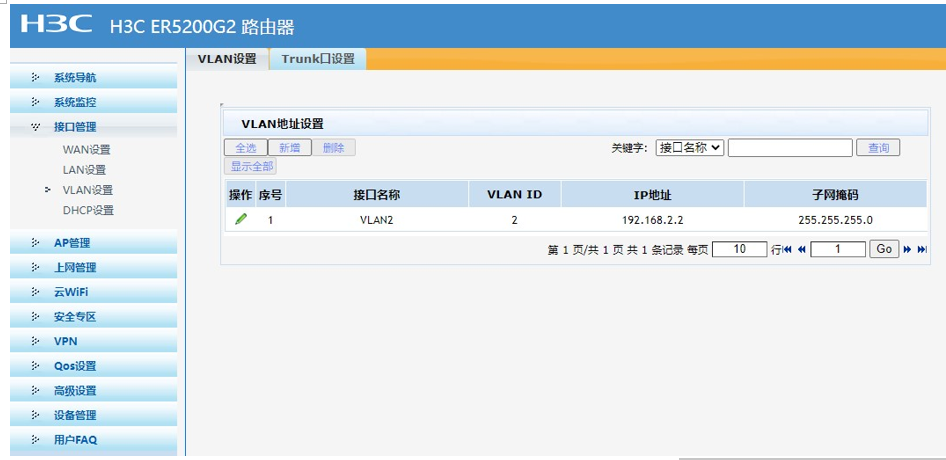

【接口管理】--【VLAN设置】--【新增】

注：vlan 2 不开启 DHCP 功能

3.1.2 开启 AP 管理功能

【AP 管理】--【AP 管理设置】--启用 AP 管理功能，并使用 VLAN2 进行管理

配置服务模板并设置桥接 vlan 为 3

3.2 配置核心交换机

interface GigabitEthernet1/0/1   //进入g1/0/1接口  port link-type trunk     //配置为Trunk端口  port trunk permit vlan all   //配置接口允许所有vlan通过 #

interface Vlan-interface2   //创建并进入vlan2虚接口  ip address 192.168.2.1 255.255.255.0   //给接口配置IP地址为192.168.2.1/24

#

interface Vlan-interface3   //创建并进入vlan3虚接口  ip address 192.168.3.1 255.255.255.0   //给接口配置IP地址为192.168.3.1/24

#

dhcp enable   //开启DHCP功能

#

dhcp server ip-pool 2   //创建名为2的地址池  gateway-list 192.168.2.1   //配置地址池DHCP客户端所在的网段的地址为192.168.2.1  network 192.168.2.0 mask 255.255.255.0   //配置DHCP地址池2动态分配的地址网段为192.168.2.0/24 dns-list 114.114.114.114   //配置DHCP地址池2为DHCP客户端分配的DNS服务器地址为114.114.114.114

#

dhcp server ip-pool 3   //创建名为3的地址池  gateway-list 192.168.3.1   //配置地址池DHCP客户端所在的网段的地址为192.168.3.1  network 192.168.3.0 mask 255.255.255.0   //配置DHCP地址池3动态分配的地址网段为192.168.3.0/24 dns-list 114.114.114.114   //配置DHCP地址池3为DHCP客户端分配的DNS服务器地址为114.114.114.114

3.3 POE交换机的配置

#

vlan 2 to 3   //创建vlan2 3

#

interface GigabitEthernet1/0/1   //进入接口1/0/1  port link-type trunk   //配置接口类型为trunk口  port trunk permit vlan all   //配置接口允许所有vlan通过

#

interface GigabitEthernet1/0/9   //进入接口1/0/9  port link-type trunk   //配置接口类型为trunk口  port trunk permit vlan all   //配置接口允许所有vlan通过 port trunk pvid vlan 2  //配置接口的PVID为vlan2

#

4 结果验证

AP 上线且终端获取 vlan3 的地址

5 保存配置

交换机上 save f 保存配置路由器默认自动保存
