Mini/Magic AC旁挂核心管理AP常见配置

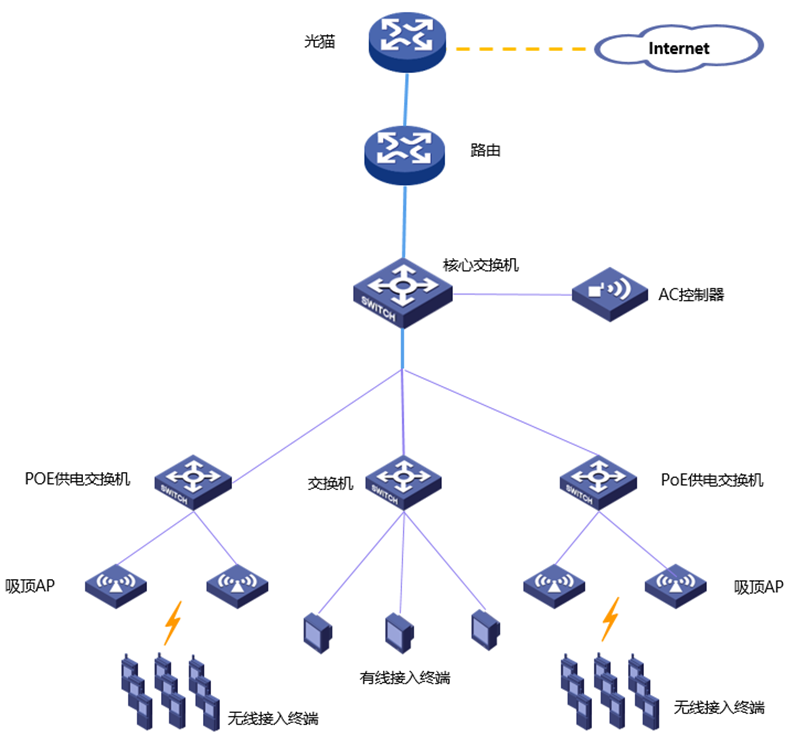

本案例适用于上述组网架构，

AC型号限于M50、M60、BR系列路由器、GR系列路由器；

AP型号限于Magic/mini系列AP；

核心以S7003X为例；

核心配置：

[XYZYY-WW-Core]dis cu

#

 version 7.1.070, Release 7748P01

#

 sysname XYZYY-WW-Core

#

 telnet server enable

#

 multicast forwarding-mode default

#

 ip unreachables enable

 ip ttl-expires enable

#

 dhcp enable

#

 dns server 114.114.114.114

#

 lldp global enable

#

 system-working-mode standard

 password-recovery enable

#

vlan 1

#

vlan 90

 name MenZhenLou

 description MenZhenLou

#

vlan 100

 name ZhuYuanLou

 description ZhuYuanLou

#

vlan 110 //门诊楼无线VLAN

 name MZL-wireless

 description MZL-wireless

#

vlan 120 //住院楼无线VLAN

 name ZYL-wireless

 description ZYL-wireless

#

vlan 1000

#

vlan 3999 //AP的管理VLAN

#

dhcp server ip-pool 110 //开启VLAN110的DHCP

 gateway-list 192.168.11.254

 network 192.168.11.0 mask 255.255.255.0

 dns-list 114.114.114.114 119.29.29.29

 expired day 0 hour 2

 forbidden-ip 192.168.11.1 //11.1用于AC的WAN口

 forbidden-ip 192.168.11.254

#

dhcp server ip-pool 120 //开启VLAN120的DHCP

 gateway-list 192.168.12.254

 network 192.168.12.0 mask 255.255.255.0

 dns-list 114.114.114.114 119.29.29.29

 expired day 0 hour 2

 forbidden-ip 192.168.12.254

#

interface Vlan-interface110

 description MZL-wireless

 ip address 192.168.11.254 255.255.255.0

 dhcp server apply ip-pool 110

#

interface Vlan-interface120

 description ZYL-wireless

 ip address 192.168.12.254 255.255.255.0

 dhcp server apply ip-pool 120

#

interface GigabitEthernet0/0/1 //核心0/0/1口连接AC的WAN口

 port link-mode bridge

 description GR8300

 port link-type trunk

 port trunk permit vlan 1 110 120 3999

 port trunk pvid vlan 110

#

interface GigabitEthernet0/0/2 //核心0/0/2口连接AC的LAN口

 port link-mode bridge

 description GR8300

 port link-type trunk

 port trunk permit vlan 1 110 120 3999

#1/0/1-1/0/6连接门诊楼POE交换机

interface GigabitEthernet1/0/1

 port link-mode bridge

 description MZL-Wireless

 port link-type trunk

 port trunk permit vlan 1 110 120 3999

#

interface GigabitEthernet1/0/2

 port link-mode bridge

 description MZL-Wireless

 port link-type trunk

 port trunk permit vlan 1 110 120 3999

#

interface GigabitEthernet1/0/3

 port link-mode bridge

 description MZL-Wireless

 port link-type trunk

 port trunk permit vlan 1 110 120 3999

#

interface GigabitEthernet1/0/4

 port link-mode bridge

 description MZL-Wireless

 port link-type trunk

 port trunk permit vlan 1 110 120 3999

#

interface GigabitEthernet1/0/5

 port link-mode bridge

 description MZL-Wireless

 port link-type trunk

 port trunk permit vlan 1 110 120 3999

#

interface GigabitEthernet1/0/6

 port link-mode bridge

 description MZL-Wireless

 port link-type trunk

 port trunk permit vlan 1 110 120 3999

#1/0/7-1/0/12连接住院楼POE交换机

interface GigabitEthernet1/0/7

 port link-mode bridge

 description ZYL-Wireless

 port link-type trunk

 port trunk permit vlan 1 110 120 3999

#

interface GigabitEthernet1/0/8

 port link-mode bridge

 description ZYL-Wireless

 port link-type trunk

 port trunk permit vlan 1 110 120 3999

#

interface GigabitEthernet1/0/9

 port link-mode bridge

 description ZYL-Wireless

 port link-type trunk

 port trunk permit vlan 1 110 120 3999

#

interface GigabitEthernet1/0/10

 port link-mode bridge

 description ZYL-Wireless

 port link-type trunk

 port trunk permit vlan 1 110 120 3999

#

interface GigabitEthernet1/0/11

 port link-mode bridge

 description ZYL-Wireless

 port link-type trunk

 port trunk permit vlan 1 110 120 3999

#

interface GigabitEthernet1/0/12

 port link-mode bridge

 description ZYL-Wireless

 port link-type trunk

 port trunk permit vlan 1 110 120 3999

#配置上行静态路由

 ip route-static 0.0.0.0 0 192.168.99.254

#端口配置如下，GE0/0/1和GE0/0/2连接AC，GE1/0/1-GE1/0/12连接至AP，其余用作有线

[XYZYY-WW-Core]dis  po tr

Interface             PVID    VLAN Passing

GE0/0/1               110    1, 110, 120, 3999

GE0/0/2                1       1, 110, 120, 3999

GE1/0/1                1       1, 110, 120, 3999

GE1/0/2                1       1, 110, 120, 3999

GE1/0/3                1       1, 14, 3999

GE1/0/4                1       1, 110, 120, 3999

GE1/0/5                1       1, 110, 120, 3999

GE1/0/6                1       1, 110, 120, 3999

GE1/0/7                1       1, 110, 120, 3999

GE1/0/8                1       1, 110, 120, 3999

GE1/0/9                1       1, 110, 120, 3999

GE1/0/10              1       1, 110, 120, 3999

GE1/0/11              1       1, 110, 120, 3999

GE1/0/12              1       1, 110, 120, 3999

GE1/0/13              90      90

GE1/0/14              90      90

GE1/0/15              90      90

GE1/0/16              90      90

GE1/0/17              90      90

GE1/0/18              90      90

GE1/0/19              100     100

GE1/0/20              100     100

GE1/0/21              100     100

GE1/0/22              100     100

GE1/0/23              100     100

GE1/0/24              100     100

AC配置：

1.       调整AC正面拨码为纯AC模式，将WAN口接入核心0/0/1，LAN1口接入核心0/0/2

2.       电脑连接AC的LAN2口，配置静态地址进入AC的管理界面

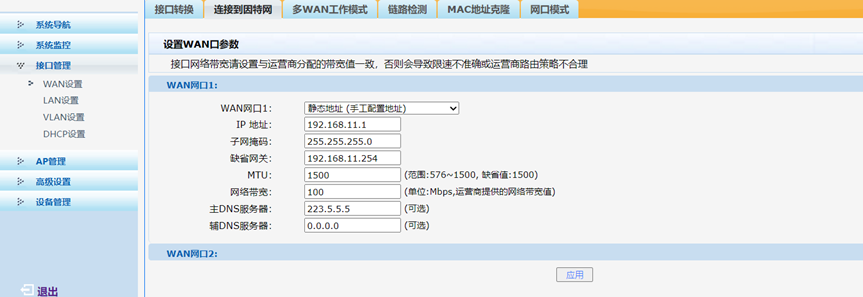

3.       在接口管理-WAN设置处，配置核心预留的静态地址

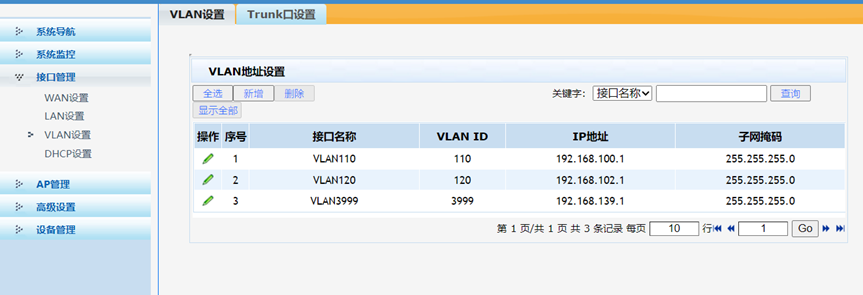

4.       在接口管理-VLAN设置处，新增所需要的业务VLAN110，120，管理VLAN3999（业务VLANID可自由更改，但管理VLAN3999不可更改，需固定为VLAN3999）

5.       在Trunk口设置处，将连接核心的LAN口（本次连接为LAN1口）放通VLAN3999

6.       AP管理处，开启AP管理功能，将AP管理使用VLAN设置为VLAN3999

7.       设置桥接不同VLAN的AP模板

本案例使用了2个业务VLAN，故使用了2个AP配置模板，若实际情况中需要更多的业务VLAN，可以相对应增加配置模板的数量，同理在核心的GE1/0/1到GE1/0/12要permit对应的业务VLAN

8.       选择对应位置的AP，绑定之前设置好的模板即可，以图片中的设置为例，绑定门诊模板的AP，连接WiFi后会获取到VLAN110的地址；绑定住院模板的AP，连接WiFi后会获取到VLAN120的地址

9.       开启远程运维，通过H3C点点通APP扫码绑定设备，实现远程管理

注意事项：

1.       本案例中的POE交换机，接入交换机为傻瓜式，若涉及S5024，S5120，S5500等可管理交换机作为接入或者汇聚，需修改其对应接口为Trunk口，放通VLAN110,120,3999（同核心GE1/0/1到GE1/0/12配置）

2.       本案例采用桥接VLAN方法仅是划分业务VLAN其中一种选择，还有另一种方法，下面举例说明：

核心配置：

Interface             PVID    VLAN Passing

GE0/0/1               110       1,3999

GE0/0/2                1         1,3999

GE1/0/1               110       110, 3999

GE1/0/2               110       110, 3999

GE1/0/3               110       110,  3999

GE1/0/4               120       120, 3999

GE1/0/5               120       120, 3999

GE1/0/6               120       120, 3999

AC配置：

同上文AC配置，沿用VLAN3999管理AP，仅模板处配置桥接VLAN1即可

如上配置可实现GE1/0/1-GE1/0/3下AP连接获取VLAN110地址，GE1/0/4-GE1/0/6下AP连接获取VLAN120地址
